Titel: FFT- princomp - Eigenvektoren- Winkel
|
 |
| |
 |
 |
Hallo Leute,
ich habe hier ein Programm, welches den Winkel meines Gewebes berechnen soll.
Dieses Bild wird mit einer FFT zerlegt und anschließend gefiltert, ich möchte nun mit diesen Daten zum Beispiel den Eigenvektoren über "princomp" diesen Winkel zu einer Achse berechnen.

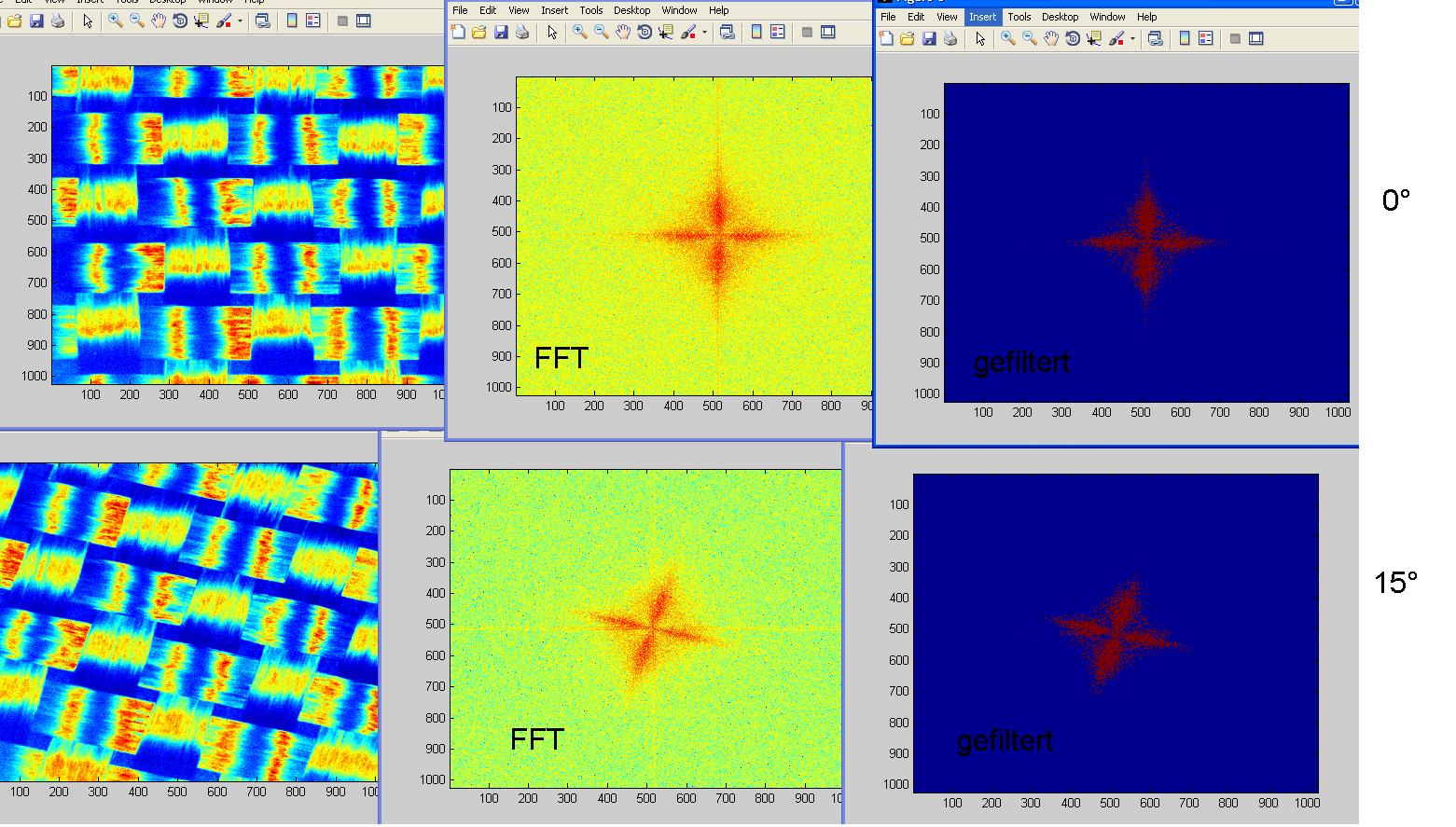

Unten steht der Code und ich habe zusätzlich eine Bilddatei hinzugefügt, von zwei verschiedenen Durchläufen mit verschiedenen Winkeln.
Meine Vermutung ist das "princomp" nicht der geeignete Befehl ist und ich über einen anderen Weg den Winkel berechnen sollte, leider fehlen mir dazu ausreichende MATLAB Kenntnisse,
kann mir bitte jemand helfen?
loops = 1;
angles = zeros(1, loops);
angles2 = zeros(1, loops);
filterfactor = 1.22;
% hier beginnt die Schleife
for i=1:loops
filename = ['img' int2str(i) '.BMP'];
img = imread (filename, 'BMP');
dimg = double (img);
[m,n] = size (img);
alpha = 0.16;
a0 = (1-alpha)/2; %Wikipedia Blackmann-Fenster
a1 = 1/2; %Wikipedia Blackmann-Fenster
a2 = alpha/2; %Wikipedia Blackmann-Fenster
nvec = -m/2:1:(m/2-1); %das n (hier: nvec) für Blackmann-Fenster
% Standardabweichung des Gaussfilters
dsigma=6;
% Groesse des Filterkerns
nsize=15;
% Filterkern auf dimg anwenden, Ergebnis in dlowpass speichern
dlowpass = filter2(fspecial('gaussian',nsize, dsigma), dimg, 'same');
% dlowpass von dimg subtrahieren, Ergebnis in dhighpass speichern
dhighpass = dimg - dlowpass;
windowvec = a0 + a1*cos((2*pi*nvec)/(m-1)) + a2*cos((4*pi*nvec)/(m-1)); %Wikipedia Blackmann-Fenster
windowmat = windowvec(:)*windowvec;
dimg = dimg.*windowmat;
figure;
imagesc(img);
himg = gcf;
fftdata = fftshift(fft2 (dhighpass));
amplog = log(abs(fftdata));
figure;
imagesc(amplog);
hamp = gcf;
amplogfiltered = amplog > filterfactor*mean(amplog(:));
figure;
imagesc(amplogfiltered);
IND = 1:(m*n);
[I,J] = ind2sub (size(img),IND);
I(amplogfiltered(:)==0) = [];
J(amplogfiltered(:)==0) = [];
mat2d = [I(:) J(:)];
[coeff2d,score2d] = princomp(mat2d);
angle2d = radtodeg(atan (coeff2d(1,1)/coeff2d(2,1)));
angle2d2 = radtodeg(atan (coeff2d(1,2)/coeff2d(2,2))); % nicht dominierender Winkel, wird auch nicht ausgegeben
angles(i) = angle2d;
angles2(i) = angle2d2; % nicht verwendet
end
angles(:)
| Beschreibung: |
|
Download |
| Dateiname: |
test1.JPG |
| Dateigröße: |
267.94 KB |
| Heruntergeladen: |
355 mal |
|
|
|
|
|
|
|
|
|
