Verfasst am: 18.06.2014, 10:51
Titel: FFT
|
 |
Hallo Matlab Freunde..
ich habe einen Beschleunigungsverlauf
die Werte des verlaufs sind in einem 1x100001 vektor gespeichert
die abtast intervall beträgt 0,001sek
ich würde jetzt gerne eine fft mit diesem beschleunigungsverlauf durchführen
und diesen dann plotten
soll ungefähr so aussehen, dass ich auf der x achse die frequenz in Hz habe im Bereich von 0 bis 500
und auf der y achse soll die amplitude in meter angegeben werden...
läuft sowas?? hab nicht gerade viel ahnung von fft
vllt könnt ihr mir da ja helfen
vielen dank
|
|
|
|
|
|
| SkyRazor |
Forum-Century
|
|
Beiträge: 106
|
|
|
|
Anmeldedatum: 07.05.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.06.2014, 13:32
Titel:
|
|
Hallo,
wenn du nur den Plot brauchst, ist PowerGUI FFT analysis tool schon genug und bequem. Wenn deine Dateien in workspace vorhanden sind, typst du einfach die Command power_fftscope , um den Tool zu öffnen.
Wenn du selbst eine FFT Funktion schreiben möchtest, findest du vielleicht die folgende Linke hilfreich.
http://www.mathworks.com/help/matlab/ref/fft.html
Grüße
|
|
|
|
| Jan3456 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2014, 13:16
Titel:
|
|
Hi
vielen dank für die antwort
aber ich stell mich grad ziemlich schlecht an...
ich bekomm keine daten in dieses programm eingelesen...
also ich habe ein mat file mit einem beschleunigungsverlauf
ist ein vetor mit 1x20000 werten
ich würde mir gerne den frequenzbereich von 0 bis 10 Hz anschauen
wenn ich dieses gui fft öffen weiß ichh aber nicht wie ich diesen vektor da rein kopiere da steht überall empty
brauch ich einen 2x20000 vektor mit einem zeitbereich oder wo könnte da der fehler sein
viele grüße
|
|
|
|
| SkyRazor |
Forum-Century
|
|
Beiträge: 106
|
|
|
|
Anmeldedatum: 07.05.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2014, 14:25
Titel:
|
|
Hallo,

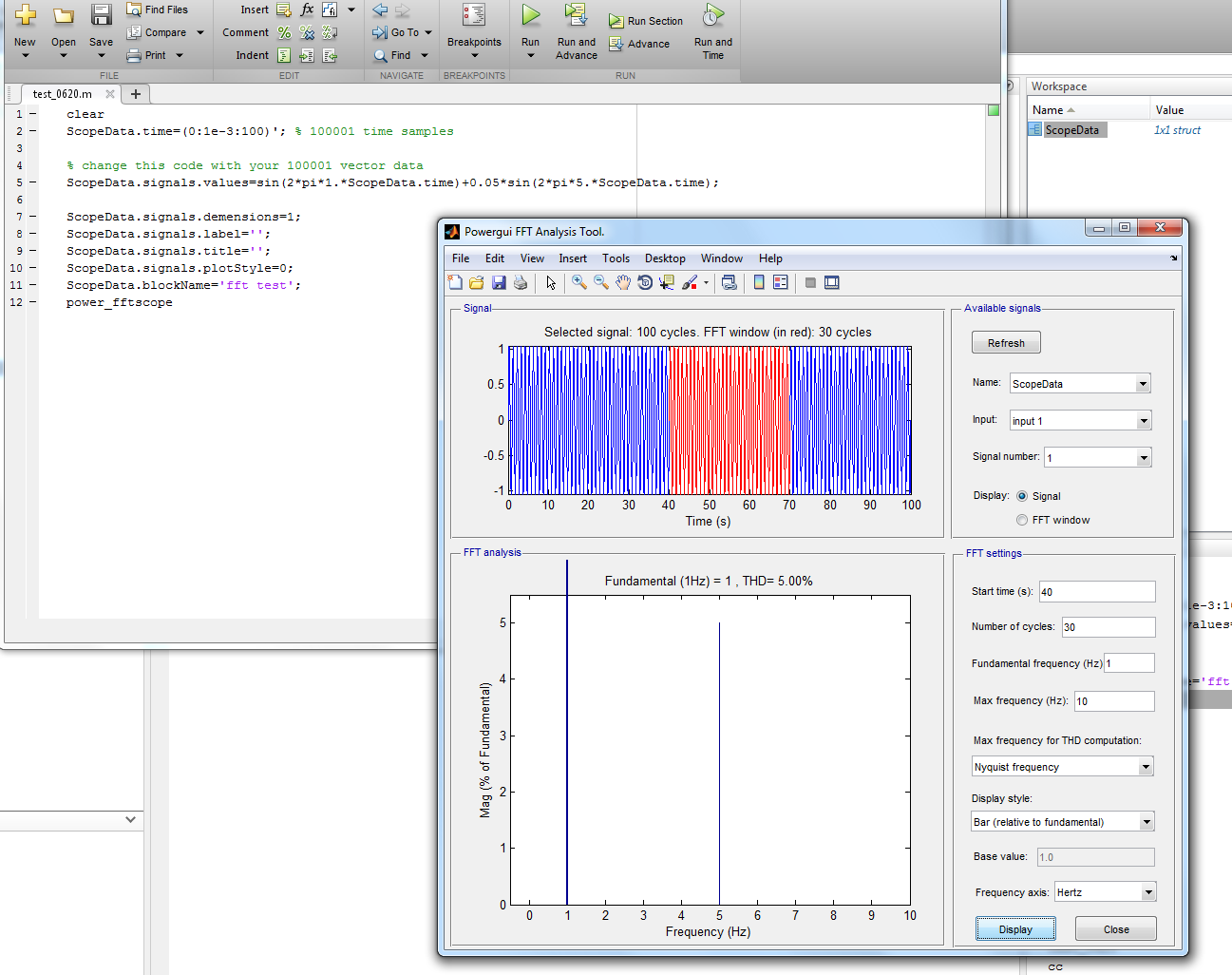

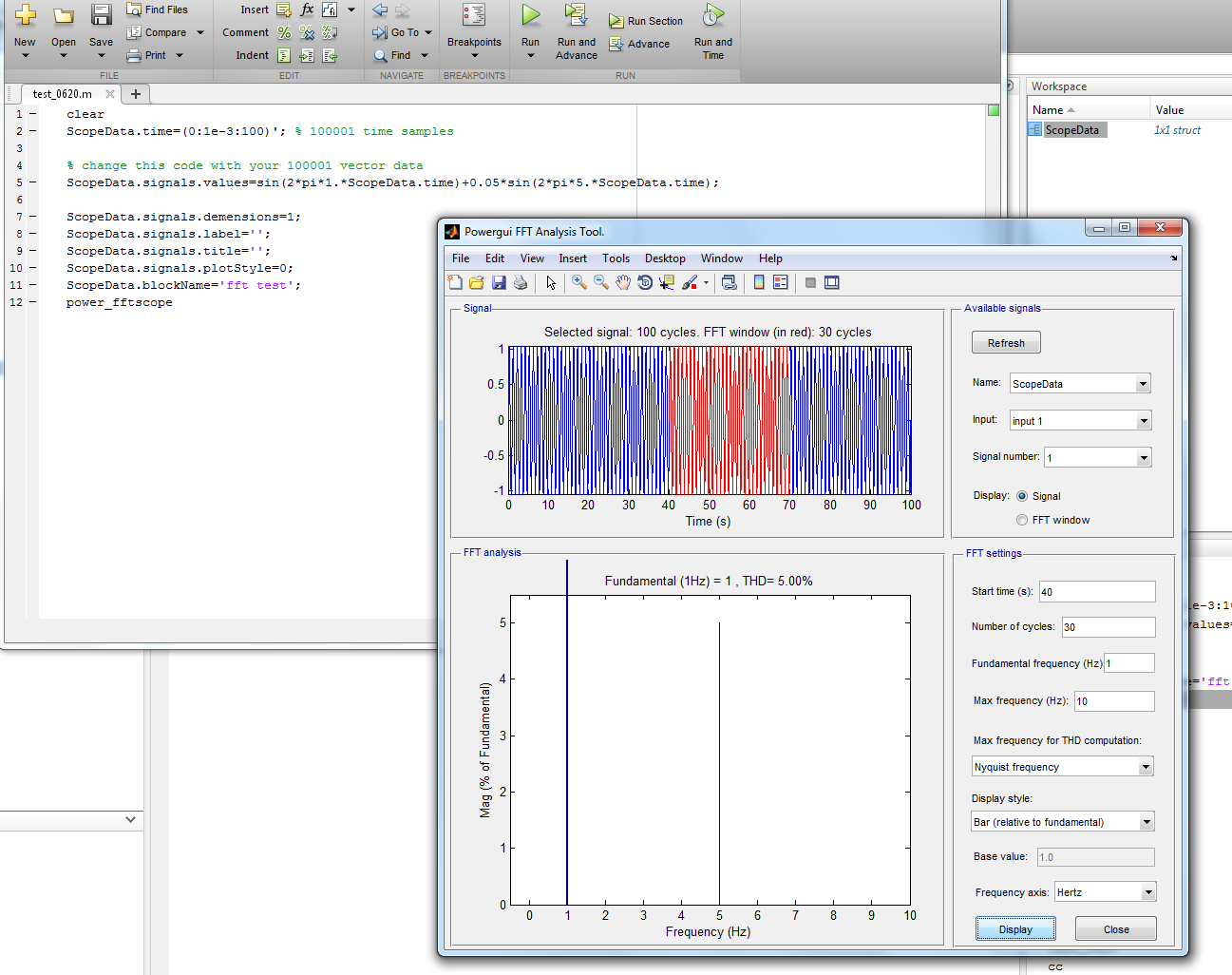

tut mir leid, ich hab etwas vergessen, um power_fftscope zu verwenden, muss ein structure vorhanden sein.
einfach den folgenden code kopieren und testen.
Grüße
| Beschreibung: |
|
Download |
| Dateiname: |
Capture.PNG |
| Dateigröße: |
173.44 KB |
| Heruntergeladen: |
294 mal |
|
|
|
|
|
|
|
