FFT und Pwelch: Auswertung analoges Signals



irzigen
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 10.09.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.09.2019, 20:27     Titel: FFT und Pwelch: Auswertung analoges Signals
  Antworten mit Zitat
Hallo zusammen,

ich habe (s. Anhang) folgende Textdatei und möchte die Frequenz mittels
MATLAB daraus ermitteln. Es sind gemessene Drücke (analoges Signal) über
die Zeit. Ich habe alles mit # entfernt und die Datei separat (pr_1.txt)
eingespeichert, um die Werte mit load laden zu können. Wenn ich es
plotte, bekomme ich wie in Bild dargestellt ein sehr willkürliches
Signal. Die Frequenzen sollen Theoretisch sich irgendwo im Bereich von 0
bis 500 Hz befinden. Ich hatte die ersten Schritte mit FFT probiert:
Code:

>> load pr_1.txt;
>> Fs = 1000; %Abtastfrequenz
>> T = 1/Fs; %Periode
>> L = length(pr_1); %Länge vom Signal
>> FFT = fft(pr_1);
>> P2 = abs(FFT/L);
>> P1 = P2(1:L/2+1);
>> P1(2:end-1) = 2*P1(2:end-1);
>> f = Fs*(0:(L/2))/L;
>> plot(f,P1)




Was da raus kam, sah nicht annähernd dem aus, was ich erwartet hatte.
Also habe ich die Funktion pwelch genutzt:

>> pwelch(pr_1,[],[],[],Fs)
Hier konnte einen Peak bei 300 Hz feststellen. Um das Signal zu glätten nutze ich Kaiser window von Matlab:
Code:

>> len = 2050;
>> h = kaiser(len,4.53);
>> pwelch(pr_1,h,[],len,Fs)


Die Peaks wurden bei mir bei 302 und 396 Hz angezeigt.

Jezt kommen meine Punkte, die mich interessieren:
1. Ist es überhaupt richtig, was ich mit Pwelch herausbekommen habe oder
erzähle ich hier Mist?
2. Warum hat es mit FFT nicht so gut funktioniert wie mit Pwelch?
3. Ich verstehe noch nicht genau die Kaiser Window - Funktion. Lese mich
aktuell in Matlab ein. Die Werte habe ich aus einer Frequenzanalyse aus
einem Video entnommen. https://www.youtube.com/watch?v=qrU2jsSqWD8
4. Die x-Achse bei Pwelch variiert je nachdem welche Abtastfrequenz ich
benutze. So ändert sich mein Wert je nach welcher Abtastfrequenz ich
einsetze. Bei Fs=1000 habe ich 300 und 400 Hz Peaks, Bei Fs=500 habe ich
entsprechend die Hälfte: 150 und 200 Hz Peaks. Wie genau muss die
Abtastfrequenz definieren, damit ich mit Pwelch das richtige Ergebnis bekomme?

Liebe Grüße

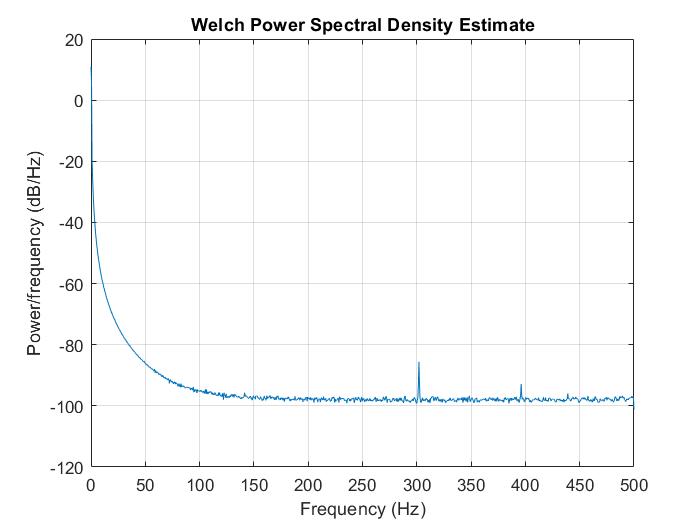

 Beschreibung:
Plot: Pwelch Analyse

Download
 Dateiname:  fr_1_pw.jpg
 Dateigröße:  32.45 KB
 Heruntergeladen:  4 mal

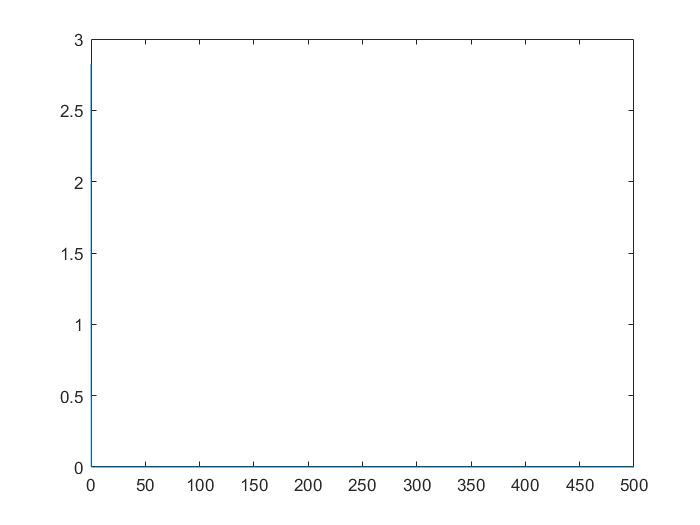

 Beschreibung:
Plot: FFT Analyse

Download
 Dateiname:  fr_1_FFT.jpg
 Dateigröße:  16.05 KB
 Heruntergeladen:  3 mal

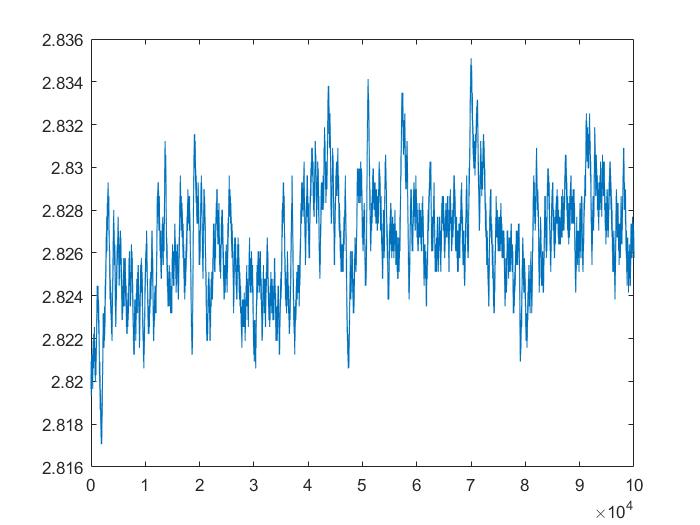

 Beschreibung:
Plot von Probe_1.txt

Download
 Dateiname:  Probe_1.jpg
 Dateigröße:  42.11 KB
 Heruntergeladen:  4 mal
Probe_1.txt
 Beschreibung:
Analoge Werte

Download
 Dateiname:  Probe_1.txt
 Dateigröße:  2.48 MB
 Heruntergeladen:  3 mal
