Verfasst am: 07.07.2016, 01:10 Titel: FFT Wasserfalldiagramm

Hallo zusammen,
ich hab da ein Problem. Und zwar möchte ich ein Wasserfalldiagramm einer FFT erstellen. Die Messdaten habe ich in einer Matrix (4x251172) mit 2 Zeilen Messdaten und 1 Zeile die Drehzahl und noch eine Zeile Drehzahl die ich aber nicht benötige.
Das Wasserfalldiagramm soll dann die Frequenzen und Amplituden über der Drehzahl zeigen.
Das einzige was mir dazu bisher eingefallen ist, ist die Matrix aufsplitten, immer die Messwerte von einem Drehzahlbereich von z.B. 100 min^-1 in eine separate Matrix packen und dann davon eine FFT machen. Das dann wieder zu einer Matrix zusammen bauen und plotten.

Jetzt meine frage gibt es eine elegantere Lösung?
Wie kann ich meine Matrix entsprechend der Werte der Drehzahl aufteilen?

Ich hoffe das ist halbwegs verständlich.

Grüße Rene

ro_mat

Forum-Century


	Beiträge: 158

	Anmeldedatum: 20.10.15

	Wohnort: ---

	Version: ---

Verfasst am: 07.07.2016, 08:15 Titel: Aufteilung der Matrix

Hallo,

zum Thema Aufteilung hilft dir die logische Indexierung sehr weiter - gerichtet nach deiner Drehzahl die ja in der 3. Zeile ist ging das dann so:

Code:

Mat = A(:,A(3,:) == drehzahl);

Funktion ohne Link?

So speichert er jede Spalte in der die dritte Zeile deiner Drehzahl entspricht in eine neue Matrix! Die Variable drehzahl kannst du wie erforderlich gestalten!

gruß Rob

Rene123

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 21.04.16

	Wohnort: ---

	Version: ---

Verfasst am: 07.07.2016, 12:14 Titel:

hi das scheint genau das zu sein was ich vorerst brauche.
jetzt komme ich aber nicht drauf wie ich einen bereich von Drehzahlen da raus bekomme.
Also ich möchte immer alle Werte im Bereich von 100 Umdrehungen in eine neue Matrix schreiben. Und das sind dann auch immer unterschiedlich viele.

also so in etwa nur das das nicht funktioniert.

Code:

[Mat] = [MAT1](:, [MAT1](3,:) >= drehzahl-100 : <= drehzahl );

Funktion ohne Link?

ro_mat

Forum-Century


	Beiträge: 158

	Anmeldedatum: 20.10.15

	Wohnort: ---

	Version: ---

Verfasst am: 07.07.2016, 12:46 Titel:

Hallo,

das mit dem Bereich sollte so gehen:

Code:

Mat = Mat1(:,Mat1(3,:)>80 & Mat1(3,:)<120);

Funktion ohne Link?

Als Beispiel

Rene123

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 21.04.16

	Wohnort: ---

	Version: ---

Verfasst am: 07.07.2016, 18:03 Titel:

ok vielen Dank für die Hilfe.
habe aber festgestellt das das vielleicht nicht so das schlauste vorgehen für eine FFT ist, da ja so die Reinfolge der Messwerte bei schwankender Drehzahl geändert wird. Habe das jetzt wie folgt gelöst.

Code:

load 'messung018.mat'

Messwet1 = Messung018.Y(1).Data;
Messwet2 = Messung018.Y(2).Data;
Drehzahl_gemessen = Messung018.Y(3).Data;
Drehzahl_vorgabe = Messung018.Y(4).Data;

Ts = 0.001;

N = size (Messwet1);
N = N(2); % bestimmung der Anzahl Messpunkte

Tmax = (N-1)*Ts; % gesamt Messzeit
t=0:Ts:Tmax; % Vektor für Zeitachse

fs = 1/Ts; % Samplingfrequenz/Abtastfrequenz
f=0:fs/(N-1):fs/2; % Verktor für Frequenzachse

if rem(N,2) ~= 0 % Es wird eine gerade Anzahl von Schritten benoetigt die FFT füllt dann automatisch mit Nullen auf
N = N+1;
end

Nfft = floor(N/100); % Aufteilen der Messpunkte in 100 Teilbereiche und Abgerundet

if rem(Nfft,2) ~= 0 % Es wird eine gerade Anzahl von Schritten benoetigt, die FFT füllt dann automatisch mit Nullen auf
Nfft = Nfft-1;
end
ffft=0:fs/(Nfft-1):fs/2; % Erzeugung Frequenzachse für Wasserfalldiagramm

% Brechnungen für Wasserfalldiagramm%%%%%%

WF1 = zeros( 100 , Nfft/2); %Vordefinition der größe der Matrix
WF2 = zeros( 100 , Nfft/2); %Vordefinition der größe der Matrix
n_achse = zeros(100,1); %Vordefinition der größe des Vektors

% FFT Analyse für die einzelnen Teilbereiche
for k = 0:1:99

FFT1 = fft(Messwet1((k)*Nfft+1:(k+1)*Nfft),Nfft);
FFT1 = FFT1(1:(Nfft)/2);
FFT1 = abs(FFT1);

WF1(k+1,1:Nfft/2 ) = FFT1;

FFT2 = fft(Messwet2((k)*Nfft+1:(k+1)*Nfft),Nfft);
FFT2 = FFT2(1:(Nfft)/2);
FFT2 = abs(FFT2);

WF2(k+1,1:Nfft/2 ) = FFT2;

% Berechnung der mittleren Drehzahl im Teilbereich
n_achse(k+1) = (Drehzahl_gemessen((k)*Nfft+1)+ Drehzahl_gemessen((k+1)*Nfft))/2;

end

figure (6)
hold on;
waterfall (ffft,n_achse,WF1)
title(' Wasserfalldiagramm Sensor 1 ');
xlabel(' Frequenz [Hz] ')
ylabel(' Drehzahl (min^-1) ')
zlabel(' Amplitude ')
hold off;

Funktion ohne Link?

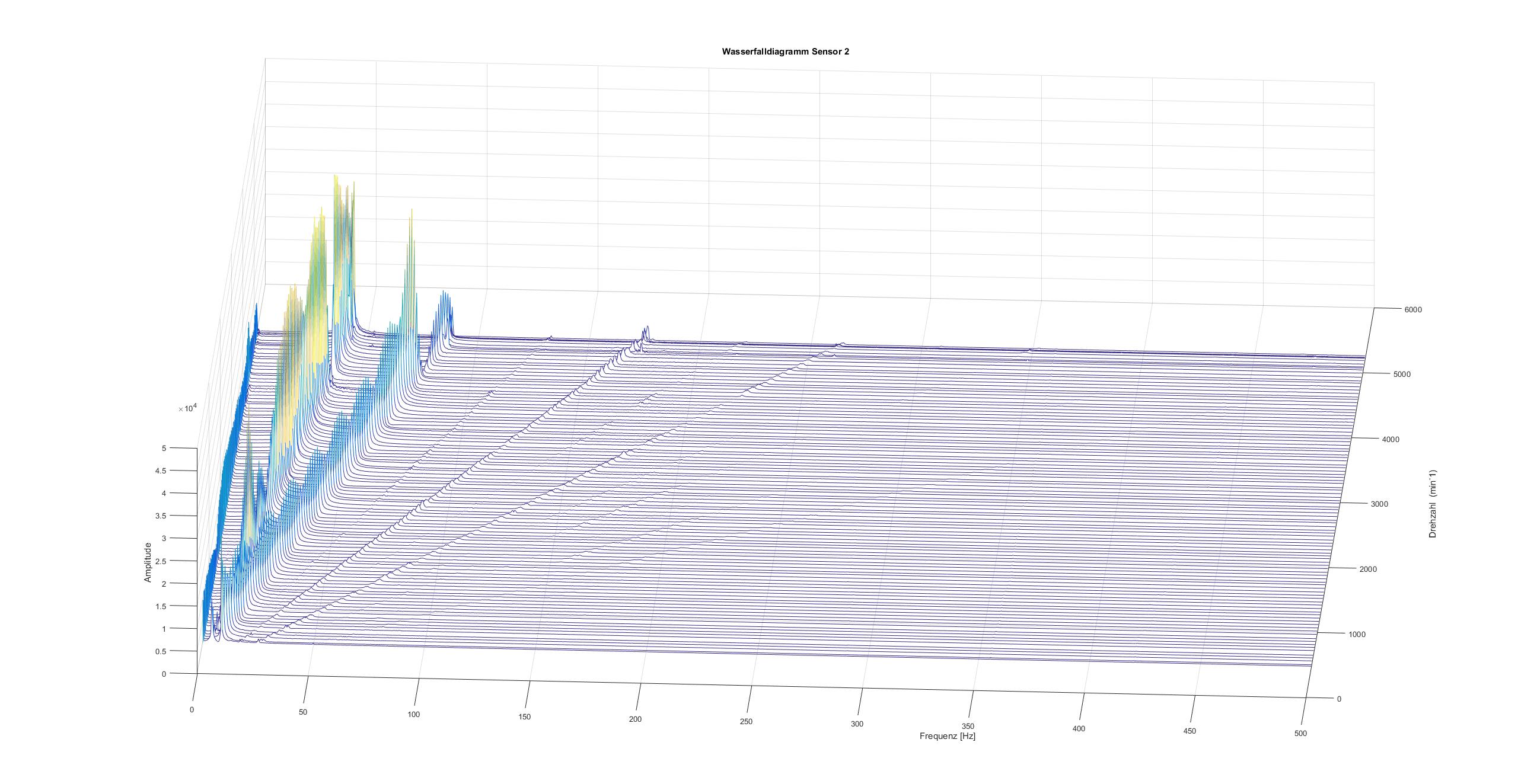

Im Bild seht ihr wie es jetzt aussieht.
und noch eine Frage kann ich in meinem Programm in den ersten Zeilen beim aufrufen die Zahl 018 durch eine Variable x ersetzen damit ich wenn ich eine andere Messung laden möchte nicht alle 5 Einträge ändern muss. oder Vielleicht besser gleich den ganzen Text mesung018.
