Verfasst am: 23.07.2013, 17:22 Titel: Fig. mit Subplots speichern->Achsenbeschriftungen überla

Hallo,

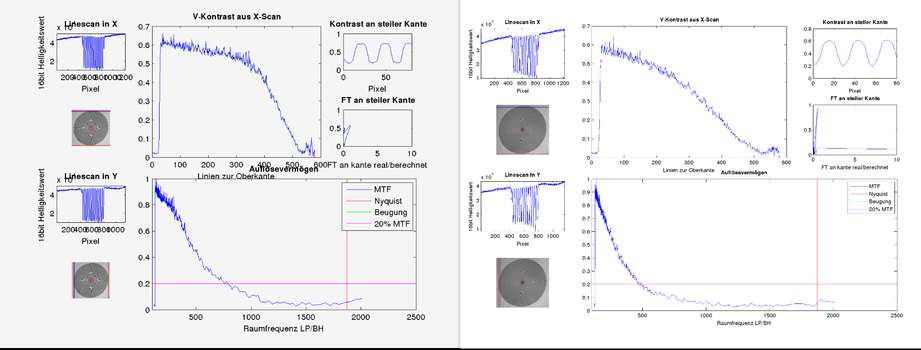

ich habe eine Figure bestehend aus einigen Subplots erstellt, die ich in einer Datei als png abspeichere.
Mein Problem ist, dass bei der Default-Einstellung, also bei

Code:

print(f,'-dpng',[bild,'_',objektivname,'_f',num2str(fzahl) ,'_', messort,'.png'])

Funktion ohne Link?

die Größe von Plot und Schrift schlecht angepasst ist und sich die Achsenbeschriftungen überschneiden.
Nutze ich die Option

Code:

set(f, 'PaperPositionMode','auto')

Funktion ohne Link?

sieht es so aus, wie auf dem Bildschirm - zum Einfügen in eine Dokument ist die Achsenbeschriftung jedoch so etwas zu winzig

Gibt es irgendeine Zwischengröße?

Vielen Dank im Voraus
Gruß
LJ

BTW: auch wenn es hiermit jetzt nichts zu tun hat; oben rechts im Bild seht ihr eine Art Sinus-Schwingung - das ist ein Ausschnitt mit normierten Helligkeitswerten aus einem Linescan durch den Siemensstern. In diesem Fall ist es eine 1x80 Matrix; kann ich aus dem Verlauf der Messwerte (Helligkeitswerte pro Pixel) eine Funktion generieren, die ich Fouriertransformieren kann? Also ich hätte gerne die FT der Kontrastmodulation.


Beschreibung:

Download

Dateiname:


Dateigröße:

120.86 KB

Heruntergeladen:

660 mal

L. J.

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 28.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 28.07.2013, 13:19 Titel:

Da ich zur Skalierung der Subplots nichts weiter gefunden habe, versuche ich gerade die Formatierung der Bildschirmausgabe etwas zu modifizieren.

Wie ich hier im Forum gelesen habe, soll

Code:

set(0, 'DefaultTextFontSize', 14)

Funktion ohne Link?

die Schriftgröße aller Plots ändern. Leider zeigt sich bei mir nicht der gewünschte Effekt, sondern alles bleibt unverändert. Liegt das an den Subplots?
Hier mal ein paar Code-Auschschnitte:

Code:

%Graphische Darstellung
f = figure('name',['MTF-Auswertung: ', objektivname, ', Blende f',num2str(fzahl) ,', Ausschnitt: ', messort]);
set(f, 'Units', 'normalized', 'Position', [0.2, 0.1, 0.65, 0.75] );
set(f, 'DefaultTextFontSize', 14);

Funktion ohne Link?

Code:

subplot(4,4,13), imshow(im_gray)

hold on
line([sp,sp],[0,size(A,1)]);
line([left,left], [0,size(A,1)],'Color','r');
line([right,right], [0,size(A,1)],'Color','r');
plot(smph,smpv, 'ro');
hold off

Funktion ohne Link?

Was mache ich falsch?

Vielen Dank im Voraus
Gruß
LJ
