figure windows diagonal auf dem bildschirm anordnen


Tom

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.04.2010, 12:00     Titel: figure windows diagonal auf dem bildschirm anordnen
  Antworten mit Zitat
Hi,

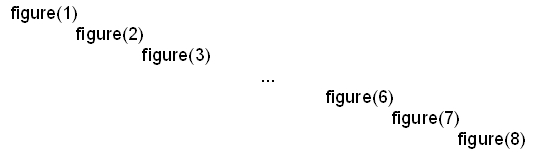

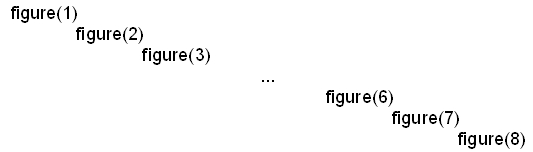

ich möchte 8 figures diagonal auf dem Bildschirm anordnen, d.h. figure(1) oben links in der Ecke und figure (8) unten rechts in der Ecke. Die Figures können sich an ihren Ecken ruhig überlagern und ihre Größe ist auch nicht so wichtig. Es sollte also etwa so aussehen (s. Anhang):

Geht sowas?
Gruß&Danke
Tom

 Beschreibung:

Download
 Dateiname:  FiguresPosition.jpg
 Dateigröße:  14.83 KB
 Heruntergeladen:  507 mal


Fourier
Forum-Guru

Forum-Guru

Beiträge: 329
Anmeldedatum: 05.04.10
Wohnort: Karlsruhe
Version: 2009b
     Beitrag Verfasst am: 16.04.2010, 10:25     Titel:
  Antworten mit Zitat
Code:
h=figure(1);
pos=get(h,'Position');

f(1)=figure(2);
f(2)=figure(3);
.
.
.
f(7)=figure( 8 );

for x=1:7
    set(f(x),'Position',[pos(1)+20*x   pos(2)  pos(3)   pos(4)-20*x])
end



BEISPIEL:
Code:
x=-1:0.1:10;
y=sin(x);
h=figure(1);
p=get(h,'Position');
plot(x,sin(x);
f(1)=figure(2);
plot(x,y,'r');
f(2)=figure(3);
plot(x,y,'g');
for x=1:2
    set(f(x),'Position',[p(1)+x*20 p(2) p(3) p(4)-x*20])
end
Private Nachricht senden Benutzer-Profile anzeigen

Tom

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2010, 17:29     Titel: AW: figure windows diagonal auf dem bildschirm anordnen
  Antworten mit Zitat
Super, danke! Besonders für die schnelle Antwort.
Leider gibt es für mein Beispiel eine Fehlermeldung:

??? Invalid handle object.

Liegt vielleicht daran, daß ich schon einen set-Befehl benutze, da gibt es evtl. eine Kollision.

Gibt es vielleicht eine Alternative zu:

Code:
set(f(x),'Position',[p(1)+20*x p(2) p(3) p(4)-20*x])


ohne set-Befehl???

Gruß&Danke im voraus!

Bijick
Ehrenmitglied

Ehrenmitglied


Beiträge: 914
Anmeldedatum: 18.06.07
Wohnort: Nürnberg
Version: R2006b, R2008b
     Beitrag Verfasst am: 16.04.2010, 18:07     Titel:
  Antworten mit Zitat
Hallo Tom,

mit set kann das eigentlich nichts zu tun haben. Stelle doch mal ein Beispiel ein, das den Fehler liefert, am besten mit kompletter Fehlermeldung.

Herzliche Grüße
Bijick

Edit: Typo entfernt
_________________

>> why

Zuletzt bearbeitet von Bijick am 16.04.2010, 19:31, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Fourier
Forum-Guru

Forum-Guru

Beiträge: 329
Anmeldedatum: 05.04.10
Wohnort: Karlsruhe
Version: 2009b
     Beitrag Verfasst am: 16.04.2010, 18:58     Titel: Re: AW: figure windows diagonal auf dem bildschirm anordnen
  Antworten mit Zitat
Tom hat Folgendes geschrieben:
Super, danke! Besonders für die schnelle Antwort.
Leider gibt es für mein Beispiel eine Fehlermeldung:

??? Invalid handle object.

Liegt vielleicht daran, daß ich schon einen set-Befehl benutze, da gibt es evtl. eine Kollision.

Gibt es vielleicht eine Alternative zu:

Code:
set(f(x),'Position',[p(1)+20*x p(2) p(3) p(4)-20*x])


ohne set-Befehl???

Gruß&Danke im voraus!


also bei mir gehts, es gibt allerdings ein kleiner fehler
nach dem sinus fehlt eine klammer .

plot(x,sin(x));
Private Nachricht senden Benutzer-Profile anzeigen

Tom

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.04.2010, 17:13     Titel: AW: figure windows diagonal auf dem bildschirm anordnen
  Antworten mit Zitat
Hi,
das einfaches sinx-Beispiel funktioniert bei mir auch bestens (nochmals danke!), allerdings für meinen konkreten Fall habe ich noch ein ganzes Paket vorgeschaltet, daher kann ich das Programm leider nicht mitliefern. Sad

Tom
