Figuresize anpassen



Starfritz

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.06.2022, 07:50     Titel: Figuresize anpassen
  Antworten mit Zitat
Hallo zusammen,

ich stehe vor einem gefühlt recht einfachen Problem, das ich leider nicht lösen kann.
Ich möchte drei gleich große Abbildung als eps herausschreiben. Einmal mit einer Achsenbeschriftung links, einmal ohne Achsenbeschriftung und einmal nur mit einer rechts. Über den Position-Befehl kann ich jedoch nur die Größe der gesamten Abbildung verändern.
Code:
   set(fig,'color','white','units', 'centimeters', 'position', [0,0,5,4]);
    set(gca,'units', 'centimeters', 'position', [1,1,3,2]);

Wenn ich die Achsenbeschriftungen weglasse, dann ändert sich auch der "Zeichenbereich".

Hat jemand eine Idee wie sich das lösen lässt?

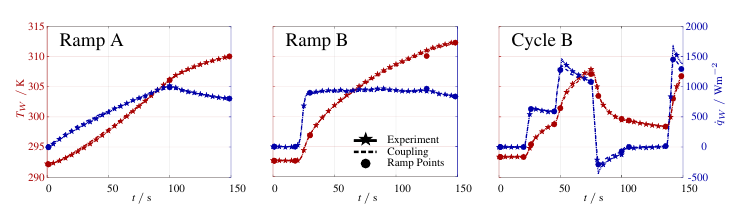

Anbei eine Abbildung, wie ich mir das vorstelle.

Viele Grüße und besten Dank,

Fritz

 Beschreibung:

Download
 Dateiname:  Screenshot_20220601_084536.png
 Dateigröße:  41.83 KB
 Heruntergeladen:  52 mal


Starfritz

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.06.2022, 13:27     Titel:
  Antworten mit Zitat
Eine Möglichkeit ist wohl über:
Code:
   ax.Units = 'centimeters';
    ax.InnerPosition = [1.25 1.25 4 3];


Die Positionen der Achsen zusätzlich festzulegen.

Viele Grüße Fritz
