Filter eines Frequenzbereiches


Zoe401
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 88
Anmeldedatum: 07.10.15
Wohnort: Bei Stuttgart
Version: R2015a
     Beitrag Verfasst am: 27.10.2015, 10:37     Titel: Filter eines Frequenzbereiches
  Antworten mit Zitat
Hallo,

ich habe eine Frage zur Filterfunktion. (Ich habe leider nicht die Signal Processing Toolbox)

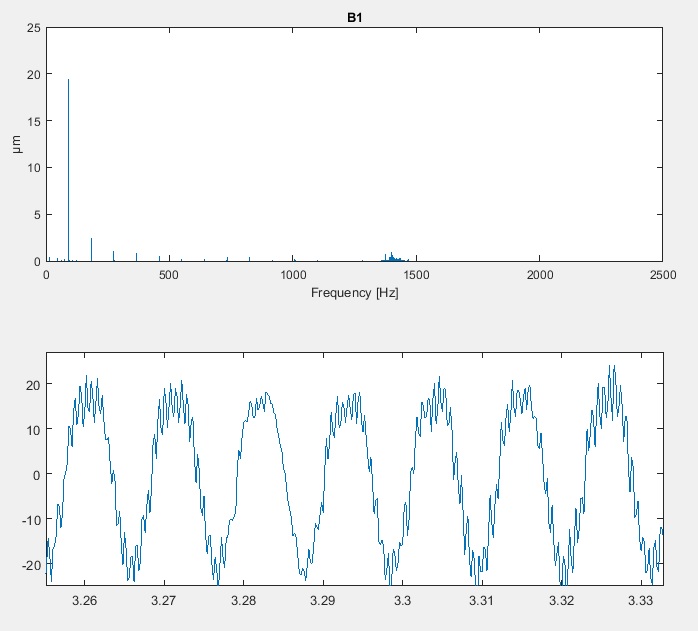

Ich habe (Bild) ein Zeitsignal und davon auch das Frequenzspektrum.
Jetzt würde ich aber gerne die Tiefen Frequenzen rausschmeisen um nur die Oberschwingungen zu haben. Ist das möglich?

Liebe Grüße

 Beschreibung:

Download
 Dateiname:  Signal-Fourier.jpg
 Dateigröße:  60.25 KB
 Heruntergeladen:  362 mal
Private Nachricht senden Benutzer-Profile anzeigen


DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 31.10.2015, 11:28     Titel:
  Antworten mit Zitat
Hallo,

um die niedrigen Frequenzen zu dämpfen, braucht es einen Hochpassfilter. Da ohne die Toolbox fast sämtliche Filterdesign Funktionen entfallen, kann ich dir diesen Filter empfehlen.

http://www.gomatlab.de/window-sinc-filter-t19156.html

Damit kann du einen FIR Hochpass erstellen. Da du keine näheren Angaben zur Abtastfrequenz des Messignals und der Grenzfrequenz des Filters machst, kann ich dir nur ein allgemeines Bsp. zeigen.

Code:

% Funktionsaufruf in Command Window oder m-file

order = 100; % Filterordnung -> 101 Koeffizienten
fc1 = 10; % 1. Grenzfrequenz in Hz
fc2 = 0; % wird für Hochpass nicht verwendet
fs = 1000 % Abtastfrequenz in Hz
filter_type = 'high'; % Hochpass Filter
window_typ = 'hamming';
analyse_plot = 'y'; % Filterfrequenzantwort darstellen


% Berechnung der Impulsantwort = Filterkoeffizienten
h = window_sinc_filter(order, fc1, fc2, fs, filter_type, window_type, analyse_plot)

% Signal mit dem Bandpass filtern
gefilteres Signal = FFT_Faltung(Signal,h) ;



Du benötigst natürlich die m-files aus dem Thread.

Gruß DSP
