Finde die Längste zusammenhängende Liene und Speichere die



Robert1991

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.03.2023, 11:52     Titel: Finde die Längste zusammenhängende Liene und Speichere die
  Antworten mit Zitat
Hey Leute,

ich habe eine Schwarz weise Bildmatrix die Verschiedene Figuren Darstellen. Ich möchte die Längste zusammenhängende Liene in dieser Bildmatrix finden und nur diese in eine gleich große neue Bildbratmix speichern.
Im Fall meines Bildes wäre das der umriss meines 'Blattes'. Es ist mir wichtig, das die Gesamte Länge der Liene gemessen wird, also ein mal hin und wieder zurück.

Leider fehlt mir dafür jeglicher Ansatz.

Ich bin also über Lösungsvorschläge und auch Codeschnipsel sehr dankbar.

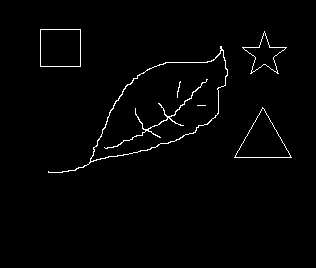

Schnittvorlage SchwarzWeiss.png
 Beschreibung:
Zu bearbeitendes Bild

Download
 Dateiname:  Schnittvorlage SchwarzWeiss.png
 Dateigröße:  2.4 KB
 Heruntergeladen:  76 mal


steve
Ehrenmitglied

Ehrenmitglied



Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 08.03.2023, 21:46     Titel:
  Antworten mit Zitat
Hallo,

schau dir am besten die Funktion bwconncomp (https://de.mathworks.com/help/images/ref/bwconncomp.html) an. Damit müsstest du ziemlich weit kommen. Ansonsten könnten dir evtl. die regionprops noch weiterhelfen.

Ich kann leider im Moment nichts davon test, da ich keinen Zugriff auf die Image Processing Toolbox habe, aber das Beispiel in der Dokumentation müsste sich sehr leicht auf dein Problem anpassen lassen.

Viele Grüße
Steve
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen

steve
Ehrenmitglied

Ehrenmitglied



Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 09.03.2023, 09:20     Titel:
  Antworten mit Zitat
Update: Dank MatlabOnline konnte ich doch ein bisschen probieren...

Code:
% Bild einlesen
BW = imread('Schnittvorlage SchwarzWeiss.png');
% nur das erste Layer weiterverwenden (binary)
BW(:,:,2:3) = [];
imshow(BW)

% Option 1: nur geschlossene Objekte betrachten
% Objekte füllen
BWfill = imfill(BW,'holes');
imshow(BWfill)
% Umriss der gefüllten Objekte erstellen
BWoutline = bwperim(BWfill);
imshow(BWoutline)
% Objekteigenschaften auslesen
CC1 = bwconncomp(BWoutline)  % hier werden 4 Objekte erkannt
% Anzahl der Pixel pro Objekt bestimmen
numPixels = cellfun(@numel,CC1.PixelIdxList);
% Maximum und zugehörige Objektnummer bestimmen
[maxLength1, idx1] = max(numPixels)
% Bild komplett schwärzen
BWoutline(:) = 0;
% nur das Objekt mit der max. Umrandung darstellen
BWoutline(CC1.PixelIdxList{idx}) = 1;
imshow(BWoutline)

% Option 2: alle zusammenhängenden Linien betrachten
CC2 = bwconncomp(BW)   % hier werden 7 Objekte erkannt (zusätzlich die Blattadern)
numPixels2 = cellfun(@numel,CC2.PixelIdxList);
[maxLength2, idx2] = max(numPixels)
BW2 = zeros(size(BW));
BW2(CC2.PixelIdxList{idx}) = 1;
imshow(BW2)


Gruß
Steve
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen

rob1991

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.03.2023, 14:59     Titel:
  Antworten mit Zitat
Danke, das hat mir sehr geholfen
