FIR compensator approximating system inverse



Felix22
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 05.09.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.09.2016, 12:47     Titel: FIR compensator approximating system inverse
  Antworten mit Zitat
Hi,
ich bin in ein Neuling in Matlab und Regelungstechnik und habe folgendes problem:

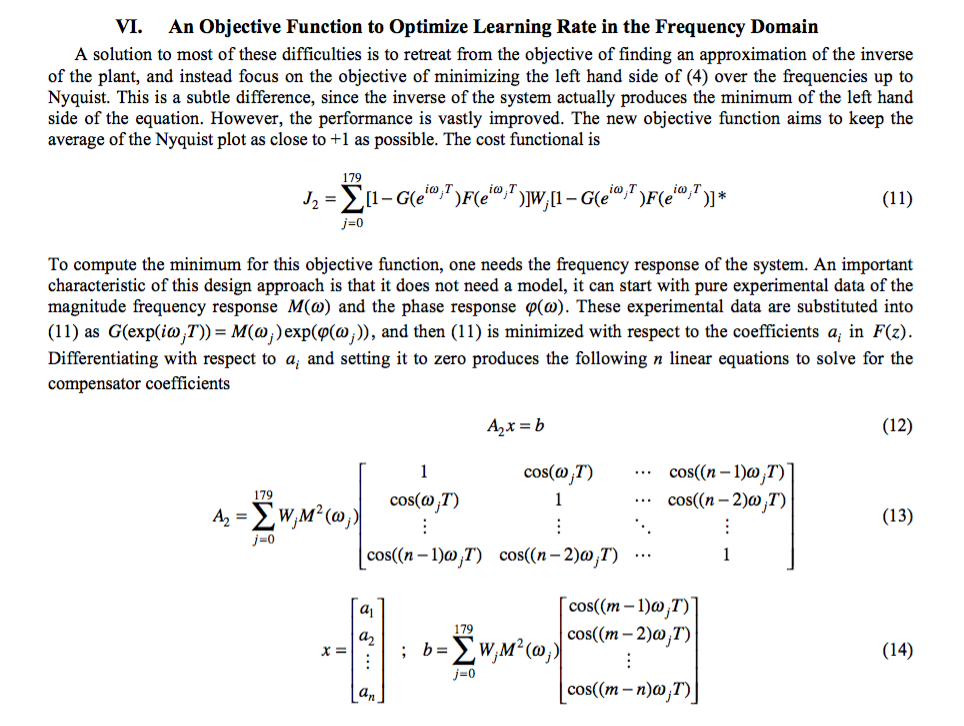

Ich habe versucht das Gleichungssystem (siehe Anhang) in Matlab aufzubauen, erhalte aber nicht die gewünschten Ergebnisse. Hier der code:

Code:

Tsample = 1/200;

s = tf('s');
G1 = 8.8/(8.8+s);
G2 = 37^2/(s^2+2*0.5*37*s+37^2);
Gcl = G1 * G2;

wnyquist = pi/(Tsample);
[mag,phase,wout] = bode(Gcl,0:wnyquist/180:wnyquist);
mag = squeeze(mag);
ph = squeeze(phase);

n = 8;
m = 5;

S = ones(n,n);
A = zeros(n,n);
v = zeros(n,1);
b = zeros(n,1);

for j = 1:1:size(wout,1)

    for i = 1:n
        S(i,i+1:n) = cos((1:n-i)*wout(j)*Tsample);
        S(i+1:n,i) = S(i,i+1:n).';
    end
    A = A + mag(j)*exp(ph(j)*pi/180)*S;
    v(1:n) = cos((m-(1:n))*wout(j)*Tsample);
    b = b + v;

end

x = A\b;
z = tf('z',Tsample);
F = tf(x',[1],Tsample)/(z^(n-m));
pzmap(F*c2d(Gcl,Tsample))


Erkennt ihr einen Fehler?

 Beschreibung:

Download

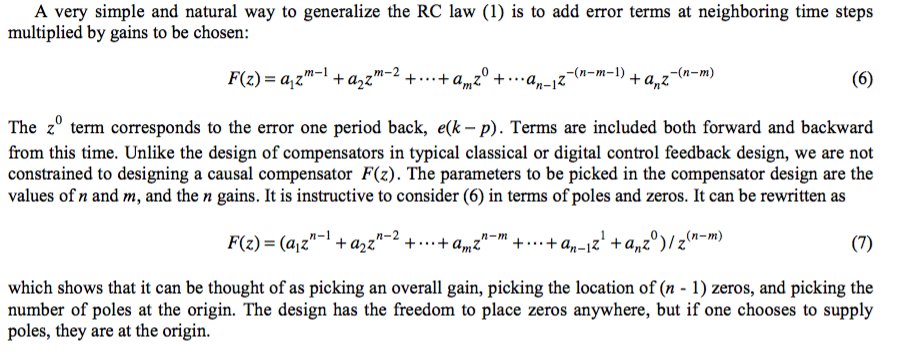

 Dateiname:  F.png
 Dateigröße:  175.51 KB
 Heruntergeladen:  114 mal
 Beschreibung:

Download

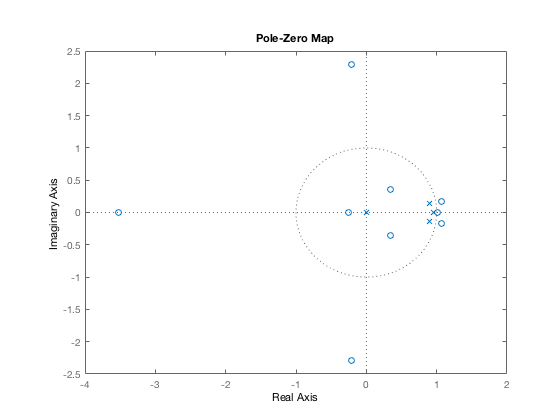

 Dateiname:  meinErgebnis.png
 Dateigröße:  12.42 KB
 Heruntergeladen:  139 mal
 Beschreibung:

Download

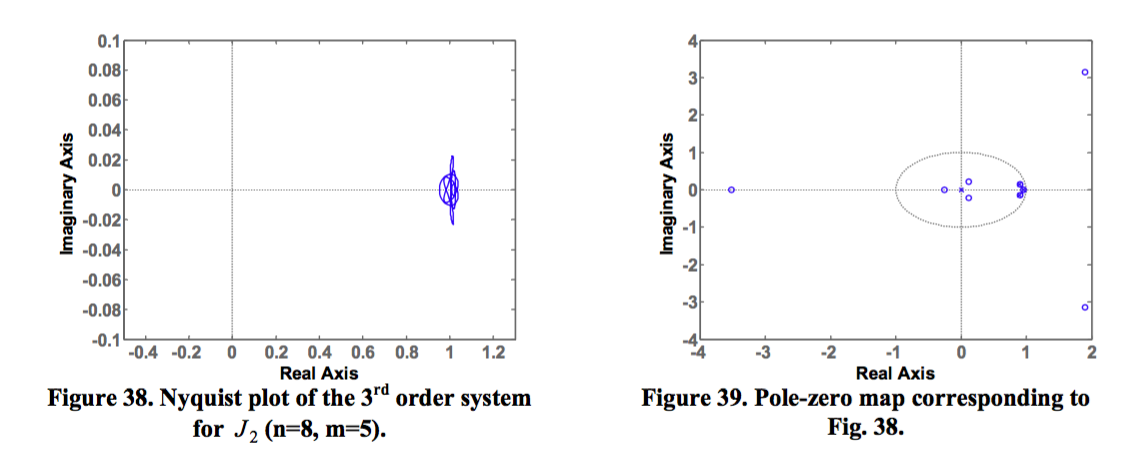

 Dateiname:  IdealesErgebnis.png
 Dateigröße:  110.67 KB
 Heruntergeladen:  146 mal
 Beschreibung:

Download

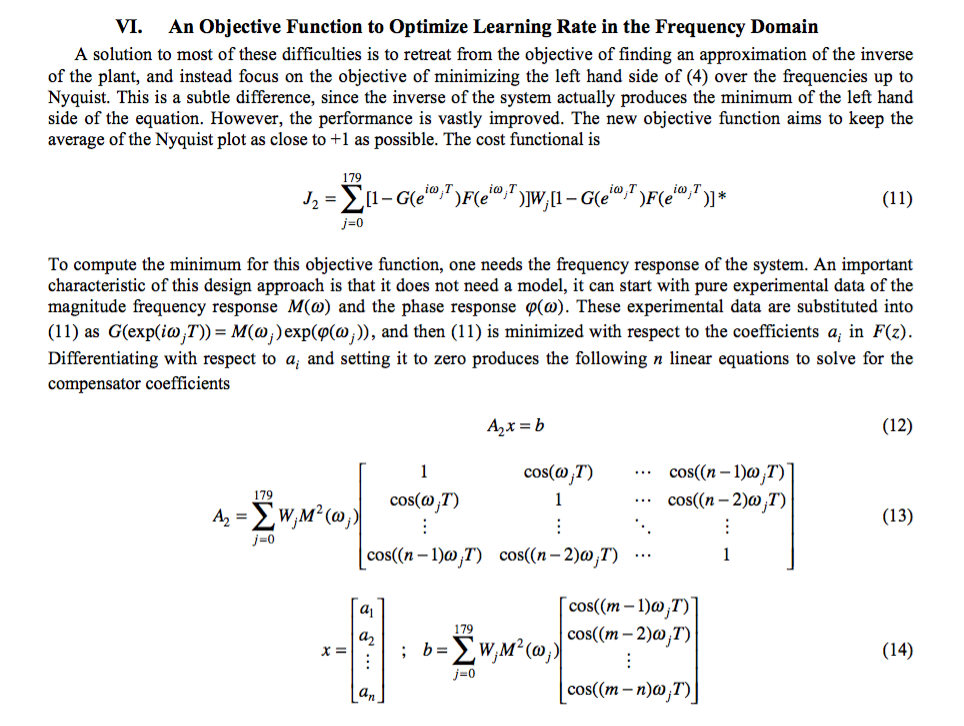

 Dateiname:  Gleichungssystem.png
 Dateigröße:  291.49 KB
 Heruntergeladen:  161 mal
Private Nachricht senden Benutzer-Profile anzeigen


Felix22
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 05.09.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.09.2016, 19:35     Titel:
  Antworten mit Zitat
keiner?
