FIR Filter 2 Ordnung entworfen Merkwürdiges Bild.


segutal

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.04.2016, 10:55     Titel: FIR Filter 2 Ordnung entworfen Merkwürdiges Bild.
  Antworten mit Zitat
Code:

%% FIR Filter 2 Ordnung

% Koeffitienten
b = zeros(1,3);
b(1) = [1];
b(2) = [0];
b(3) = [0.25];

%Time specifications:
  Fs = 125000000;            % samples per second
  dt = 1/Fs;                   % seconds per sample
  StopTime = 0.000001;                % seconds
  t = (0:dt:StopTime-dt)';     % seconds
%Sine wave Eingänge:

N=1024;
y=0;                    % hertz

for i = 0:10000:62500000
  x0 = b(1)*sin(2*pi*i*t);
  x1 = b(2)*sin(2*pi*i*(t + dt));
  x2 = b(3)*sin(2*pi*i*(t + 2*dt));
  y = y + x0 + x1 + x2;
end
%Ausgang

Y = fft(y,N); % Wandlung in Frequenzbereich
f = linspace(-1/2,1/2,N);

figure(1);
plot(f,fftshift(20*log10(abs(Y))),'m');
grid on;
xlabel('f/f_a'); ylabel('Y(f)');
title('Frequenzgang log FIR 2 Ordnung');



Ich bin jetzt seit einiger Zeit am suchen finde aber den Fehler nicht. Im grunde funktioniert das Programm den ich erkenne die Unterschiede der verschiedenen Filter. Aber da ist eiinfach ein merkwürdiger Fehler bei einem Koeffitienten. Der dürfte eigentlich in der Theorie nur eine gerade geben

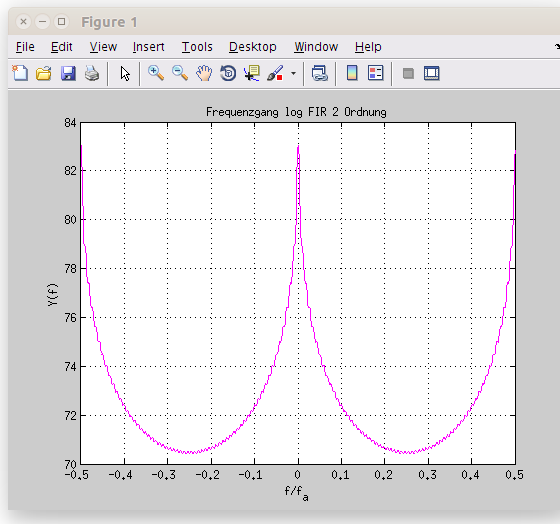

 Beschreibung:
Hier ekenne ich den Fehler. Aber ich verstehe nicht woher er kommt. Eigentlich müsste ich eine gerade sehen. Woher kommt diese merkwürdige Frigur ?

Download
 Dateiname:  Koeff_b0=1.png
 Dateigröße:  18.33 KB
 Heruntergeladen:  480 mal

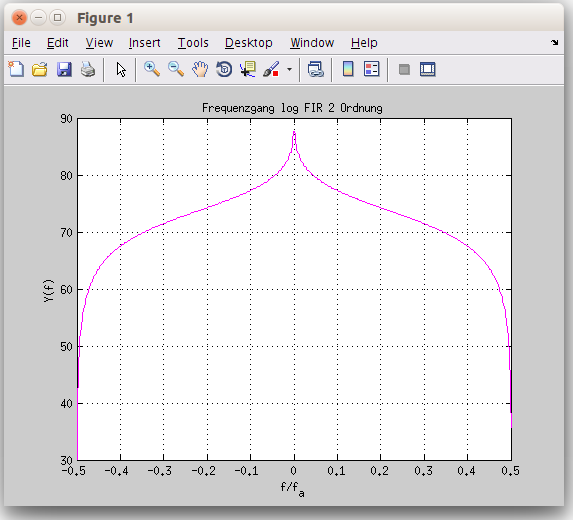

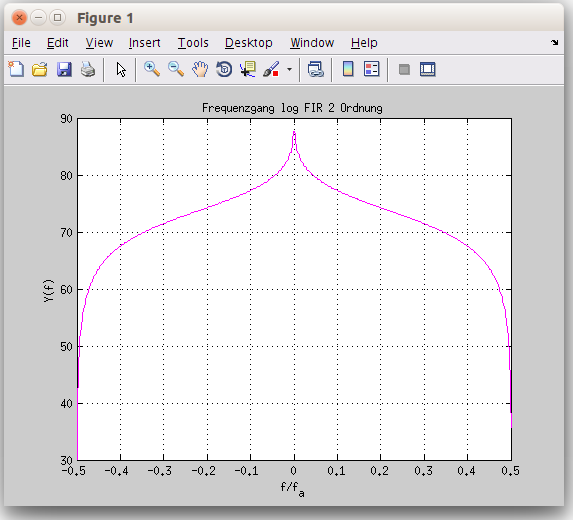

 Beschreibung:
Ich erkenne deutlich das Tiefpass Verhalten. bei b0=1 und b1=1. Genauso lässt sich ein Hochpass erstellen.

Download
 Dateiname:  Tiefpass_b0=1_b1=1.png
 Dateigröße:  19.64 KB
 Heruntergeladen:  459 mal
