Titel: Fitting einer gekrümmten Kurve in logarithmischen Diagramm
|
 |
| |
 |
 |
Hallo Zusammen,
ich hoffe ihr könnt mir helfen. Ich möchte ein Diagramm in Matlab nachzeichnen und dachte ich könnte ein Fitting Tool verwenden. Leider ist das grade nicht ganz so einfach da sich die Kurve in einem logarithmisch skaliertem Diagramm befindet und ich komme nicht zurecht. Es handelt sich um eine Auslösekurve eines Sicherungssystems (ähnlich einer Schmelzsicherung) in der Elektrotechnik.
Es handelt sich um das angehangene Diagramm. Gibt es eine Möglichkeit das mit dem Fitting tool zu fitten, oder kann ich das ganze vielleicht auch analytisch lösen? Ich habe Bereits versucht das ganze mit einer ln-Funktion abzubilden. Die Funktion die ich dafür verwendet habe ist die folgende:
y(x) = 1200/ln(x)-425
Das passt einigermaßen, aber ich bin noch nicht zufrieden, insbesondere weil die Funktion im Mittleren Teil nicht ganz hinkommt.
Wenn ihr irgendwelche Hinweise habt, bin ich mehr als dankbar!
Schöne Grüße
Hilby
| Beschreibung: |

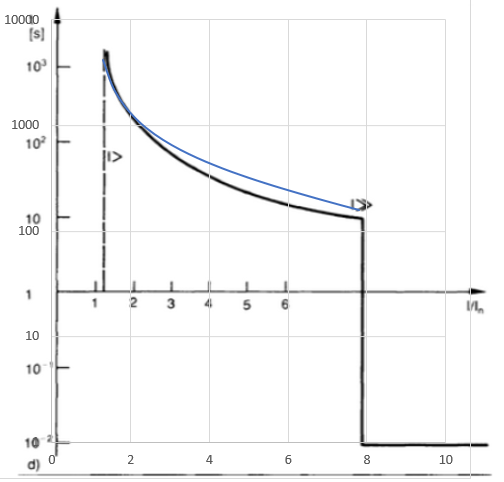

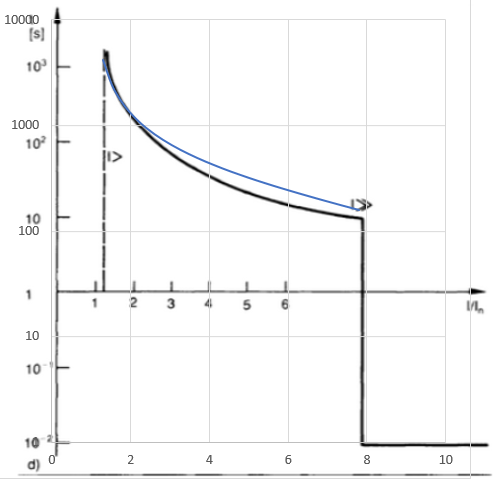

| Kurve überlagert mit y(x) = 1200/ln(x)-425 |
|
Download |
| Dateiname: |
AMZ_Kennlinie_analytisch.png |
| Dateigröße: |
39.54 KB |
| Heruntergeladen: |
347 mal |
| Beschreibung: |

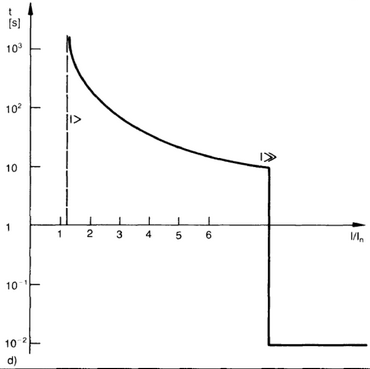

| AMZ Auslösekurve die ich interpolieren möchte. |
|
Download |
| Dateiname: |
AMZ_Kennlinie.png |
| Dateigröße: |
22.82 KB |
| Heruntergeladen: |
352 mal |
|
|
|
|
|
|
| hilby84 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.01.2020, 23:00
Titel:
|
|
|
|
|
| hilby84 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.01.2020, 23:01
Titel:
|
|
|
Der erste Wert ist natürlich 1024 -.-
|
|
|
|
|
|
|
