Fläche unter "Stairs" farblich ausfüllen


effe
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 04.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.02.2010, 18:26     Titel: Fläche unter "Stairs" farblich ausfüllen
  Antworten mit Zitat
Hallo zusammen, ich möchte einen plot erstellen, der aus einzelnen Balken besteht, welche allerdings unterschiedlich breit sein sollen. Die funktion die es trifft wäre eigentlich der Diagrammtyp "Stairs" allerdings hätte ich es gern so, dass die einzelnen Flächen unter der jeweiligen Kurve farbig sind. Leider bekomme ich das nicht hin. Habe jetzt schon einige Foren leider ohne Erfolg durchsucht. Kann mir jmd helfen?

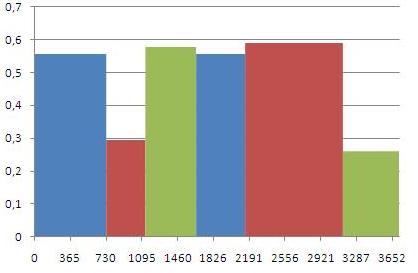

P.S. Wenn die Möglichkeit besteht bei einem Balkendiagramm die Breite des Balken jedes mal zu verändern wäre mir auch schon geholfen. In EXCEL habe ich das schon einmal hinbekommen. (Siehe Anhang)

variable Balkenbreite.JPG
 Beschreibung:

Download
 Dateiname:  variable Balkenbreite.JPG
 Dateigröße:  12.67 KB
 Heruntergeladen:  780 mal
Private Nachricht senden Benutzer-Profile anzeigen


Titus
Forum-Meister

Forum-Meister

Beiträge: 871
Anmeldedatum: 19.07.07
Wohnort: Aachen
Version: ---
     Beitrag Verfasst am: 05.02.2010, 11:56     Titel:
  Antworten mit Zitat
Hallo,

eine fertige Funktion kenne ich nicht, aber es lässt sich leicht durch einzelne Patches erstellen:
Code:
x = [0    730 1095  1500];
y = [0.55 0.3 0.58  0.56];
col = {'r' 'g' 'b'};
for i=1:length(x)-1
    iCol = col{rem(i, length(col)) + 1};
    patch([x(i) x(i+1) x(i+1) x(i)], [0 0 y(i) y(i)], iCol);
    hold on
end


Ciao,
Titus
Private Nachricht senden Benutzer-Profile anzeigen

effe
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 04.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.02.2010, 17:10     Titel:
  Antworten mit Zitat
Super, das bringt mich schon mal ein ganzes stück weiter! Dankeschön Smile Schönes WE
