Flächenfunktion ermitteln



HD909

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.06.2019, 16:43     Titel: Flächenfunktion ermitteln
  Antworten mit Zitat
Hallo,

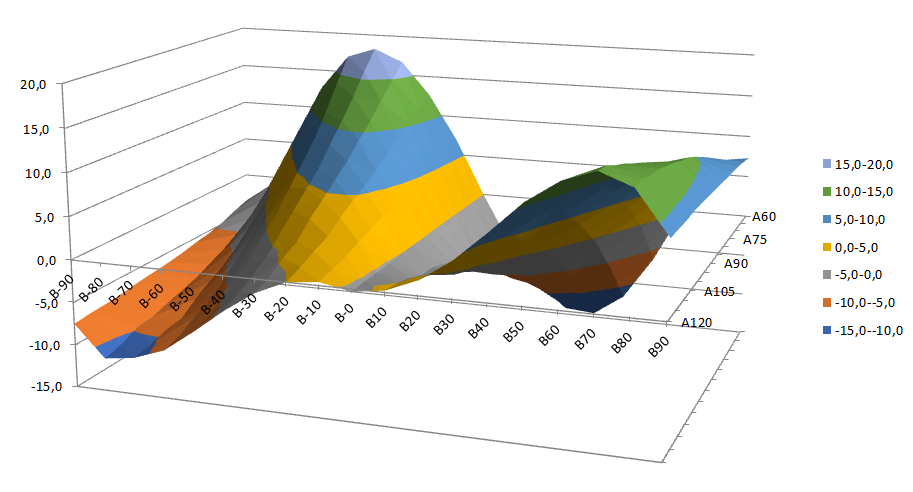

in einem Versuch mit einem Magnetsensor wurde ein Magnetfeld gemessen. Die Werte weichen von erwarteten Sollwert ab. Das Diagramm der Abweichung ist beigefügt.
Nun würde ich gerne anhand der Werte eine angenäherte Flächenfunktion ermitteln, um die Werte zu korrigieren.

Ist das mit Mathlab möglich und wenn ja wie? Very Happy Embarassed

Über eure Hilfe würde ich mich sehr freuen.

Viele Grüße.

Werte.xls
 Beschreibung:

Download
 Dateiname:  Werte.xls
 Dateigröße:  26.5 KB
 Heruntergeladen:  23 mal
 Beschreibung:

Download
 Dateiname:  Diagramm.PNG
 Dateigröße:  57.09 KB
 Heruntergeladen:  34 mal


Jan S
Moderator

Moderator


Beiträge: 10.952
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 14.06.2019, 18:24     Titel: Re: Flächenfunktion ermitteln
  Antworten mit Zitat
Hallo HD909,

Zitat:
in einem Versuch mit einem Magnetsensor wurde ein Magnetfeld gemessen. Die Werte weichen von erwarteten Sollwert ab.

Ein allgemeiner Tipp für Fragen im Forum: Für Matlab und eine Lösung ist nur relevant, dass du hier einen Satz von Zahlen hast. Statt der physikalischen Bedeutung wäre es praktischer zu wissen, in welcher Form die Vorliegen: Als timeseries Objekte, table oder double Arrays?

Zitat:
Nun würde ich gerne anhand der Werte eine angenäherte Flächenfunktion ermitteln, um die Werte zu korrigieren.

Was bedeutet das? Anhand welcher Werte? Was ist eine "Flächenfunktion"? Wenn du die Parameter einer Funktion so fitten möchtest, dass sie "möglichst nahe" an den Messwerten liegen, gibt es unendlich viele verschiedene Möglichkeiten. Selbst "möglichst nahe" ist nicht eindeutig definiert: Minimum der durchschnittlichen oder maximalen Abweichung? Geometrischer oder arithmetischer Mittelwert? Usw.

Was möchtest du also genau berechnen? Sowie du das weißt und es ist berechenbar, dann geht das auch in Matlab.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

HD909

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.06.2019, 10:13     Titel: Flächenfunktion ermitteln
  Antworten mit Zitat
Hallo Jan,

vielen Dank für deine Hinweise.

Zitat:
Ein allgemeiner Tipp für Fragen im Forum: Für Matlab und eine Lösung ist nur relevant, dass du hier einen Satz von Zahlen hast. Statt der physikalischen Bedeutung wäre es praktischer zu wissen, in welcher Form die Vorliegen: Als timeseries Objekte, table oder double Arrays?


Die Zahlen liegen in Form einer table vor. Diese habe ich als .xls in den ersten Beitrag eingefügt.


Zitat:
Was bedeutet das? Anhand welcher Werte? Was ist eine "Flächenfunktion"? Wenn du die Parameter einer Funktion so fitten möchtest, dass sie "möglichst nahe" an den Messwerten liegen, gibt es unendlich viele verschiedene Möglichkeiten. Selbst "möglichst nahe" ist nicht eindeutig definiert: Minimum der durchschnittlichen oder maximalen Abweichung? Geometrischer oder arithmetischer Mittelwert? Usw.


Ich habe mit den Messwerten in Excel ein Flächendiagramm erstellt. Einen Screenshot davon habe ich dem ersten Beitrag angeheftet. Die Form ähnelt einer Funktion mit zwei Variablen, diese habe ich fälschlicherweise als "Flächenfunktion" bezeichnet.

z.B. f(x, y)= x^2+y^2

Die maximale Abweichung vom arithmetischen Mittelwert sollte unter 0,05 liegen.

HD909

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.06.2019, 10:47     Titel: Flächenfunktion ermitteln
  Antworten mit Zitat
Hi,

ich bin mit der Curve Fitting Tool ein ganzes Stück weitergekommen und konnte eine angenäherte Funktion erstellen lassen.

Die Ergebnis lautet wie folgt:

Linear model Poly25:
f(x,y) = p00 + p10*x + p01*y + p20*x^2 + p11*x*y + p02*y^2 + p21*x^2*y +
p12*x*y^2 + p03*y^3 + p22*x^2*y^2 + p13*x*y^3 + p04*y^4
+ p23*x^2*y^3 + p14*x*y^4 + p05*y^5
where x is normalized by mean 90 and std 18.75
and where y is normalized by mean 0 and std 54.88
Coefficients (with 95% confidence bounds):
p00 = 0.4648 (0.241, 0.6886)
p10 = 0.08981 (-0.07697, 0.2566)
p01 = -13.3 (-13.77, -12.83)
p20 = -0.08084 (-0.231, 0.06934)
p11 = 11.11 (10.89, 11.33)
p02 = 3.004 (2.631, 3.376)
p21 = -1.899 (-2.151, -1.646)
p12 = -0.4334 (-0.7895, -0.07721)
p03 = 20.77 (20.22, 21.32)
p22 = 0.07598 (-0.03663, 0.1886)
p13 = -4.153 (-4.268, -4.039)
p04 = -1.069 (-1.204, -0.9345)
p23 = 0.6392 (0.5092, 0.7691)
p14 = 0.09268 (-0.04209, 0.2274)
p05 = -5.28 (-5.441, -5.12)

Goodness of fit:
SSE: 114.8
R-square: 0.9913
Adjusted R-square: 0.9908
RMSE: 0.7034

Sobald ich aber die Variabel x und y einsetze, werden nicht die richtigen z-Werte ausgegeben.

z.B.
x=-70
y=120
z(IST)=-1.26995E+11
z(SOLL)=-10,7

Wüsste jemand woran dies liegen könnte?

Vielen Dank vorab.
