Verfasst am: 10.04.2013, 09:28 Titel: Formatierungsproblem bei einem plotyy

Hallo zusammen!

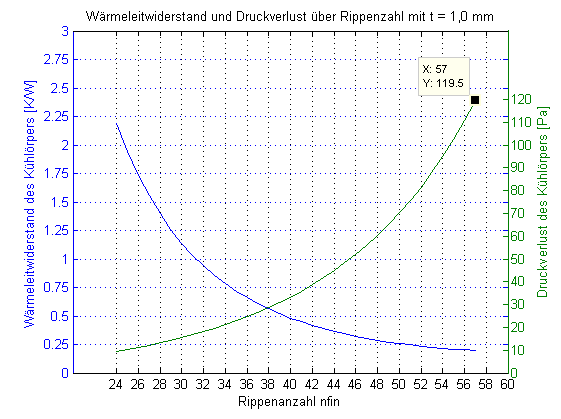

Ich habe ein Problem bei einem plotyy. Ich möchte, dass die Skalierungen der beiden y-Achsen übereinander liegen. Leider bekomme ich mit meinen Versuchen nur das Ergebnis das per Bild angehängt ist. Trotz der gleichen Anzahl an Skalierungspunkte will er die einfach nicht übereinander legen...
Hätte auch gerne, dass die x-Achse mit dem Wert 24 im Ursprung startet schaut einfach schöner aus...

Der Code dazu sieht folgendermaßen aus:

Code:

figure('name', 'Rippendicke 1,00 mm')

[AX3,H13,H23] = plotyy(t(1:34,3), RKKRes(1:34,3),t(1:34,3), pdropRes (1:34,3));

set(AX3(1), 'XTick', 24:2:60 )
set(AX3(2), 'XTick', 24:2:60 )
set(AX3(1), 'YTick', 0:0.25:3)
set(AX3(2), 'YTick', 0:10:120)
grid on

title ('Wärmeleitwiderstand und Druckverlust über Rippenzahl mit t = 1,0 mm');
xlabel ('Rippenanzahl nfin');
set(get(AX3(1),'Ylabel'),'String','Wärmeleitwiderstand des Kühlörpers [K/W]') ;
set(get(AX3(2),'Ylabel'),'String','Druckverlust des Kühlörpers [Pa]') ;

Funktion ohne Link?

Ich hoffe es kann mir wer helfen.

Gruß
Martin


Beschreibung:

Download

Dateiname:


Dateigröße:

13.04 KB

Heruntergeladen:

468 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 10.04.2013, 14:08 Titel: Re: Formatierungsproblem bei einem plotyy

Hallo Martin L,

Mangels Deiner Daten kann ich es nicht ausprobieren, aber versuche doch die X- und Y-Limits zu setzen:

Code:

set(AX3, 'Xlim', [24, 60]); % Wirkt auf beide AX3
set(AX3(1), 'YLim', [0, 3]);
set(AX3(2), 'Ylim', [0, 120]);

Funktion ohne Link?

Gruß, Jan

Martin L

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 10.04.2013, 14:22 Titel:

Hey Jan,

vielen Dank für die Antwort hat sofort funktioniert!
Und die unvollständigen Daten rühren einfach daher, dass das Programm davor extrem lang ist und somit wohl den Rahmen eines einzelnen Posts gesprengt hätte Smile

Nochmal vielen Dank!

Gruß
Martin
