Fragen zur PLOT-Funktion / Skalierung / Variablen darstellen


msc1978

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.08.2011, 19:23     Titel: Fragen zur PLOT-Funktion / Skalierung / Variablen darstellen
  Antworten mit Zitat
Hallo zusammen
zuerst einmal kurz zu mir. Name: Michael. und ganz neu hier im Forum.
Ich bin sozusagen ein kleiner Anfänger in Matlab und habe gleich 3 Fragen an euch:

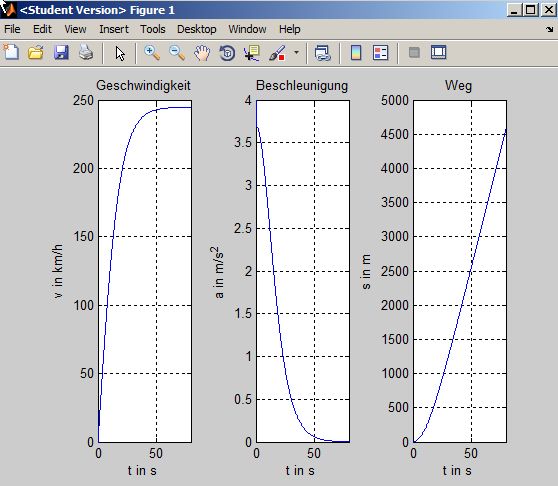

1. Frage: In dem ersten Screenshot seht ihr 3 Diagramme welche ich mit Subplot dargestellt habe. Codeausschnitt:

Code:


Vneu = vm * 3.6                             %Umrechnen m/s in km/h
        subplot(1,3,1), plot(ts,Vneu)
        axis([0,80,0,250])
        title('Geschwindigkeit')
        xlabel('t in s')
        ylabel('v in km/h')
        grid on



usw. Jetzt wollte ich die Skalierungsschritte anpassen. Leider weiss ich nicht wie. Sprich auf der x-Achse sollte 0,10,20,30, etc. sein.

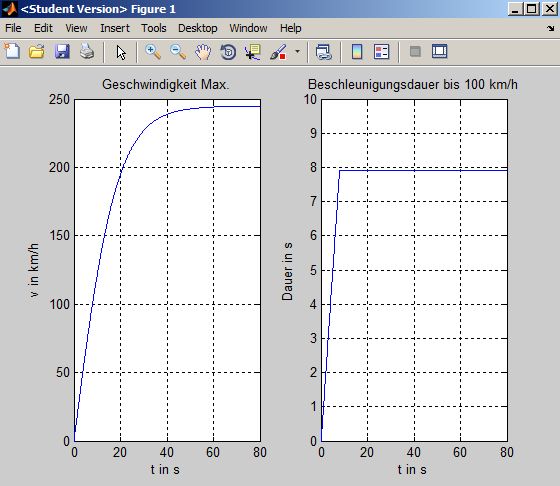

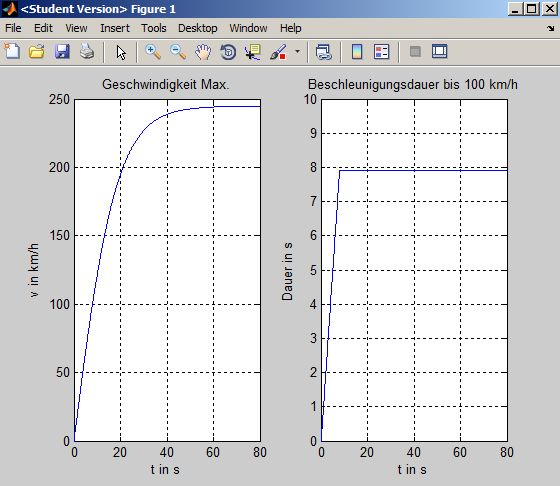

2. Frage: Beim zweiten Screen geht es darum variablen Punkte im Diagramm hervorzuheben. Ich habe dies schonmal im Internet in einem Diagramm gesehen. Sprich wenn man einen genauen Wert aus Simulink an Matlab liefert und diesen dann als Punkt oder so im Diagramm hervorzuheben. Geht das ?

3. Frage: Jetzt habe ich das ganze mit den Variablen mal mit einer Textdarstellung unterhalb des Plots versucht. Code siehe hier:

Code:

%Textausgabe im Diagramm
        text(-250,-450,['Geschwindigkeit Max. = ',num2str(max_vm) ' km/h'],'Fontsize',10)



Da kommt dann folgende Fehlermeldung:

??? Error using ==> horzcat
CAT arguments dimensions are not consistent.

Was kann das bedeuten. Ich danke euch vielmals für eure Hilfe.

Gruss Michael

 Beschreibung:

Download
 Dateiname:  ScreenShot00003.jpg
 Dateigröße:  48.92 KB
 Heruntergeladen:  652 mal
 Beschreibung:

Download
 Dateiname:  ScreenShot00001.jpg
 Dateigröße:  47.74 KB
 Heruntergeladen:  675 mal


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 19.08.2011, 00:55     Titel: Re: Fragen zur PLOT-Funktion / Skalierung / Variablen darste
  Antworten mit Zitat
Hallo Michael!

Herzlich willkommen im Forum.

Ich vermute, dies setzt die Skalierungsschritte der X-Achse wie gewünscht:
Code:
axes('XTick', [0:10:100]);


Zu 2. Frage: Ich verstehe die Frage nicht. Man kann einzelne Punkte hervorheben. Aber wie genau soll es denn aussehen?

Zu 3. Frage:
Code:

        text(-250,-450,['Geschwindigkeit Max. = ',num2str(max_vm) ' km/h'],'Fontsize',10)
??? Error using ==> horzcat
CAT arguments dimensions are not consistent.

Ist max_vm ein Skalar oder ein Array? Prüfe dies doch einfach mit dem Debugger:
Code:

Und wenn MATLAB dann stoppt, schaue Dir die Werte der Variablen an.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

msc1978

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.08.2011, 21:10     Titel:
  Antworten mit Zitat
Hallo Jan

vielen Dank für deine erste Hilfe. Hier meine Erfahrungen.
Punkt 1:

Das gehört zur Aufgabe 1b (zum plot aus 1b)

axes('XTick', [0:10:100]);

Geht leider nicht. Sobald ich das in meinen subplot einfüge verschwinden die anderen plots. Ich weiss nicht warum.


Aufgabe 1c:

Das mit dem Text hat teilweise funktioniert. Also es kommt jetzt keine Fehlermeldung mehr aber der Text ist im plot nicht sichtbar.

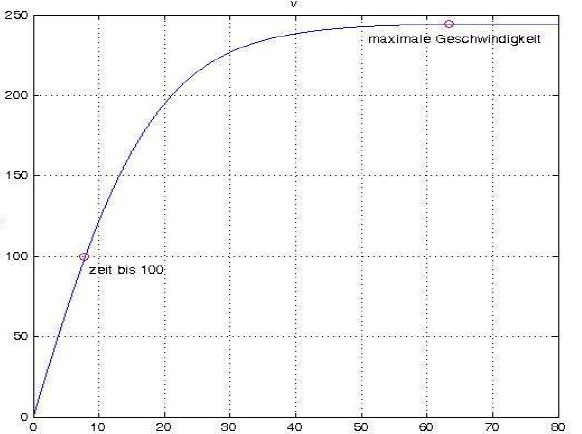

Das mit den max. Werten habe ich mal so gesehen. Das meinte ich.
Siehe Bild.


Ich habe dir mal mein Script, mdl-Dateien angehängt. Vielleicht kannst du ein wenig Licht ins dunkle bringen.

Danke für deine Hilfe.

Gruss Michael

 Beschreibung:

Download
 Dateiname:  ScreenShot00007.jpg
 Dateigröße:  36.99 KB
 Heruntergeladen:  642 mal
Matlab.zip
 Beschreibung:

Download
 Dateiname:  Matlab.zip
 Dateigröße:  26.64 KB
 Heruntergeladen:  358 mal

FlowRyan
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 08.08.11
Wohnort: ---
Version: R2008b
     Beitrag Verfasst am: 19.08.2011, 23:15     Titel:
  Antworten mit Zitat
msc1978 hat Folgendes geschrieben:

axes('XTick', [0:10:100]);

Geht leider nicht. Sobald ich das in meinen subplot einfüge verschwinden die anderen plots. Ich weiss nicht warum.


Hi msc1978,

probiere mal

Code:

Vneu = vm * 3.6                             %Umrechnen m/s in km/h
        subplot(1,3,1), plot(ts,Vneu)
        axis([0,80,0,250])
        title('Geschwindigkeit')
        xlabel('t in s')
        ylabel('v in km/h')
        grid on

        set(gca,'XTick',[0:10:100])




Mit set(gca) kannst du verschiedene Optionen für die aktuellen Achsen in deinem Figure Fenster einstellen.

Zur zweiten Frage:
Geb mal in Matlab
Code:
ein, da siehst du dann eine Liste mit verschiedenen Symbolen um deine Variablen im plot hervorzuheben.
Ist auch ein kleines Beispiel zur Anwendung dabei.


Gruß
Private Nachricht senden Benutzer-Profile anzeigen

msc1978

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.08.2011, 20:10     Titel:
  Antworten mit Zitat
Hi. Super Danke das hat alles schonmal funktioniert. Siehe auch Skript im Anhang.

Nun habe ich aber noch eine andere knifflige Frage. Es geht um Aufgabe 1d.

Aufgabentext:

Man soll den Bremsweg des Autos ermitteln bei einer Anfangsgeschwindigkeit von 100km/h mit der Bremskraft = 4000N.

Rechnerisch bekomme ich hier: 83.84m raus.

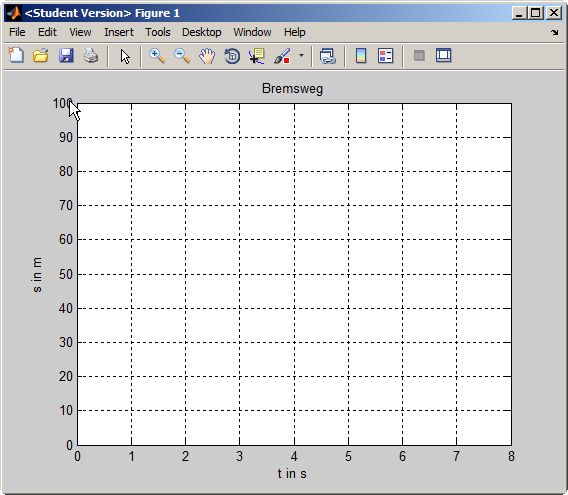

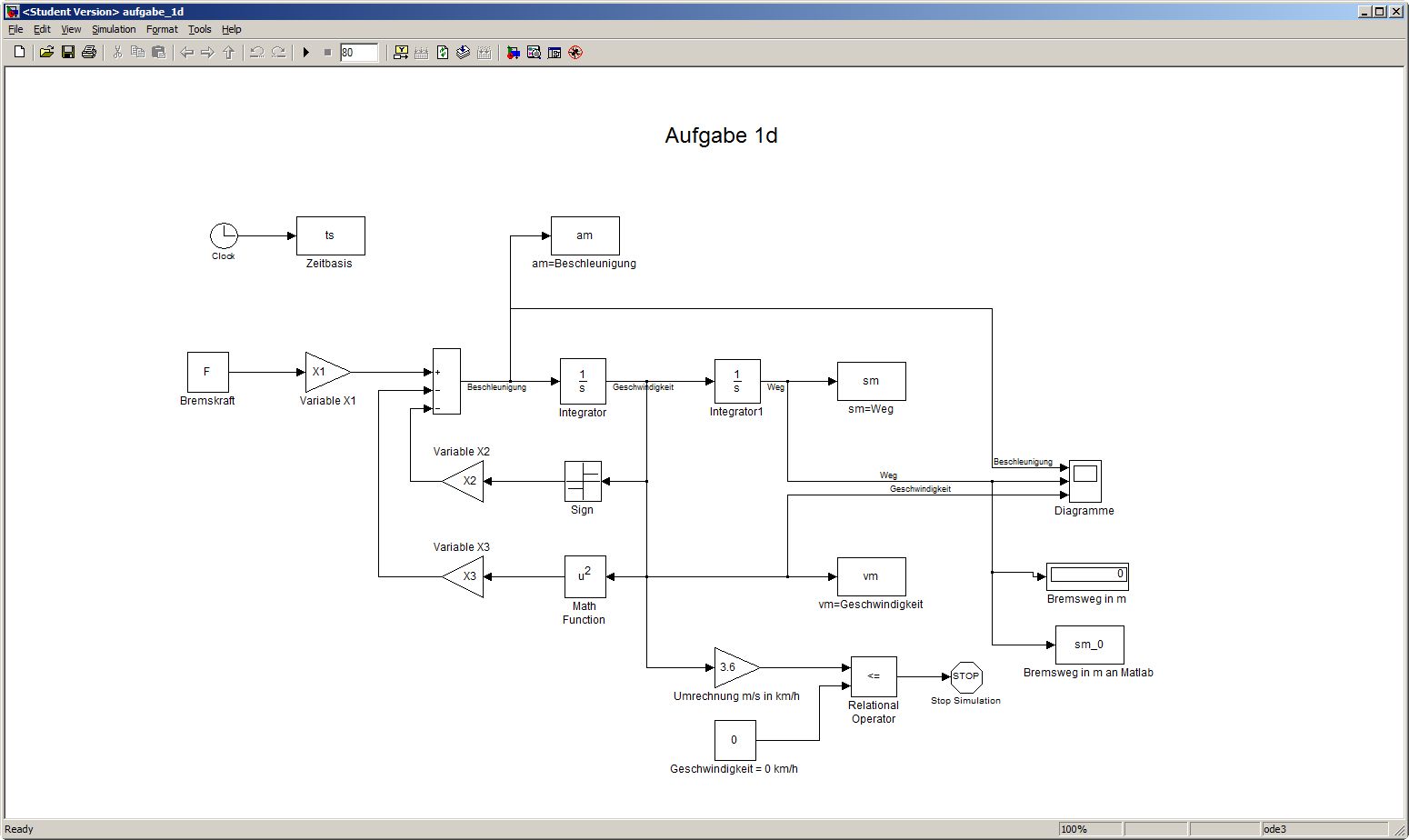

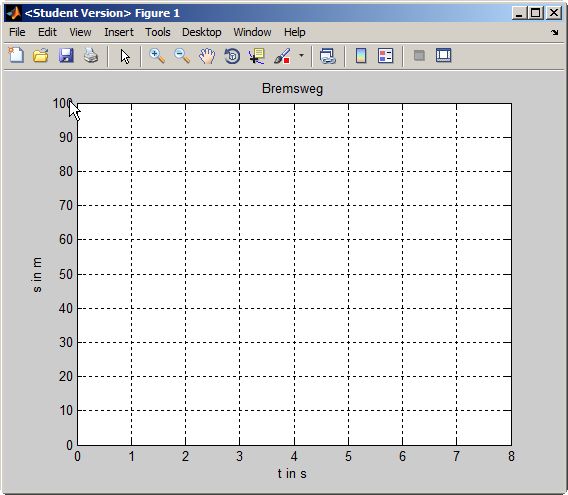

Für die Simulation kann ich doch mein altes Modell aus den anderen Aufgaben nehmen. Jetzt habe ich das Modell so umgebaut das ich einen Vergleicher eingebaut habe und dann sage wenn das ganze auf 0 km/h ist stoppe die Simulation. Siehe auch Skript, sowie Screens.

Leider kommt bei mir immer 0 raus.

Was mache ich falsch. Falscher Ansatz ?

Danke nochmals für die anderen Tipps.

Gruss Michael

Matlab_PR1SYS1E1-XX1-N01 - Kopie.zip
 Beschreibung:

Download
 Dateiname:  Matlab_PR1SYS1E1-XX1-N01 - Kopie.zip
 Dateigröße:  26.78 KB
 Heruntergeladen:  347 mal
 Beschreibung:

Download
 Dateiname:  ScreenShot00002.jpg
 Dateigröße:  99.32 KB
 Heruntergeladen:  635 mal
 Beschreibung:

Download
 Dateiname:  ScreenShot00001.jpg
 Dateigröße:  49.65 KB
 Heruntergeladen:  641 mal

msc1978

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.08.2011, 12:46     Titel:
  Antworten mit Zitat
Hallo Leute

also danke nochmals. Der Fall hat sich erledigt. Bin selber darauf gekommen.
Zur Info. Die Bremskraft ist ja eine neg. Beschleunigung und somit muss ich den 1. Integrator negieren.

Dann läufts.

Also wie gesagt. Super Board. Bin dann öfters da Smile

Gruss
