Frequenz bestimmen


Slaxx
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 20.12.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.12.2012, 17:46     Titel: Frequenz bestimmen
  Antworten mit Zitat
Guten Tag zusammen
Ich soll von einem System die -3dB cutoff frequency bestimmen. Ich möchte diese nun einerseits numerisch bestimmen als auch direkt im Plot markieren.

Ich habe folgendes geschrieben.

Code:
%Frequency response
w=linspace(0,10,1e6);
h=freqs(coefficientsB,coefficientsA,w);
f=w/(2*pi);
mag=abs(h);
mag=20*log10(mag);
plot(f,mag)
hold on

mags=mag(1)-3;
pos=find(min(abs(mags-mag))==abs(mags-mag));
freq=f(pos);
plot([0,1],[mags,mags],'r');
xlabel('Frequency [Hz]');
ylabel('Amplitude [dB]');
legend('Identified System','-3 dB cut-off Frequency');

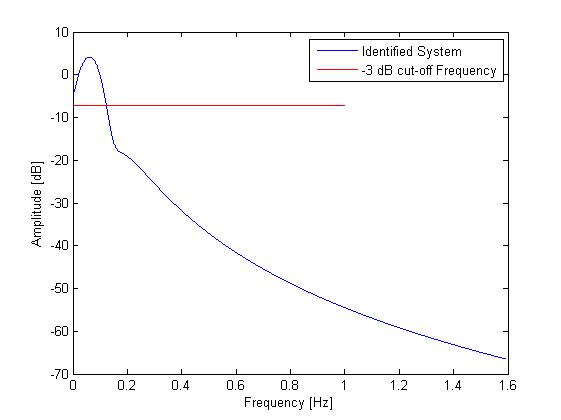

Ich bin mir nun aber nicht sicher, ob ich das richtig gemacht habe, denn die Frequenzen bewegen sich in einem Bereich von 0 bis 1.6 Hz bewegen. Wie ihr im angefügten Graph sehen könnt.
Kann mir da jemand weiterhelfen?

Gruss und Danke

 Beschreibung:

Download
 Dateiname:  graph.jpg
 Dateigröße:  19.8 KB
 Heruntergeladen:  436 mal
