Frequenz diskreter Messpunkte berechnen (mittels FFT)



Peter159

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2014, 14:48     Titel: Frequenz diskreter Messpunkte berechnen (mittels FFT)
  Antworten mit Zitat
Hallo,

folgendes Problem: ich habe eine Messreihe von 1024 (diskreten) Punkten und möchte aus dieser eine Frequenz berechnen. Ich kann mich noch schwach daran erinnern, dass dies mittels fft möglich sein sollte, bin aber auf diesem Gebiet eher Ahnungslos und benötige darum eure Hilfe. Das "umfassende Beispiel" habe ich mir schon angesehen, doch leider vertsehe ich nur -Bahnhof- Embarassed

So wie ich das verstehe, erzeugt mir die fft aus den diskreten Punkten eine Funktionsreihe aus Sin und Cos. Und daraus sollte irgendwie die Frequenz berechenbar sein. Aber wie?

Folgenden Code habe ich:

Code:

pkg load signal

% Zeitbereich
% ----------------------------------

fa = 5000; % Abtastfrequenz
fn = fa/2; % Nyquistfrequenz: halbe Abtastfrequenz
N = 1024; % gewünschte FFT-Länge
df = fa/N; % Frequenzauflösung
a1 = 1; % Amplitudenvorgabe



w = load("daten.txt"); #Datei einlesen
y = detrend(w(:,3)); #Signal


% Frequenzbereich
% ----------------------------------

% Berechnung der FFT
% ------------------
H = fft(y, N);
% Berechnung des Amplitudengangs aus dem komplexen Frequenzvektor H:
amplH = abs(H);
% Amplitudenskalierung (Normierung auf N) und verschieben der Elemente des
% Amplitudenvektors, so dass die Darstellung des Amplitudengangs von -fn...0...fn
% erfolgen kann:
amplitudengang = fftshift(amplH/N);
% Graphische Darstellung
% ----------------------
% Frequenzvektoren (werden bei der graphischen Darstellung benötigt):
x_fn = 0 : df : fn-df;
x_fa = 0 : df : fa-df;
% max. Amplitude zur Skalierung der graphischen Darstellung feststellen:
%a = max([a1, a2, a3, a4, a5]); % wird später benötigt
a = a1;
fig = figure(fig+1);
stem(x_fa-fn, amplitudengang, 'b.-')
axis([-fn fn 0 a/2*1.1])
title('Amplitudengang')
ylabel('Amplitude')
xlabel(['Auflösung: ',num2str(df),' Hz Frequenz in Hz'])
grid



Wie ihr im 2.Plot sehen könnt, kann ich daraus keine (eindeutige) Frequenz ablesen. Warum?
Der ertse Plot zeigt die Messdaten. Da diese alle positiv sind, habe ich sie mit 'detrend' eingelesen. Mach das Sinn?

Ich hoffe ihr könnt mir weiterhelfen. Vielen Dank...


Viele Grüße,
der Peter

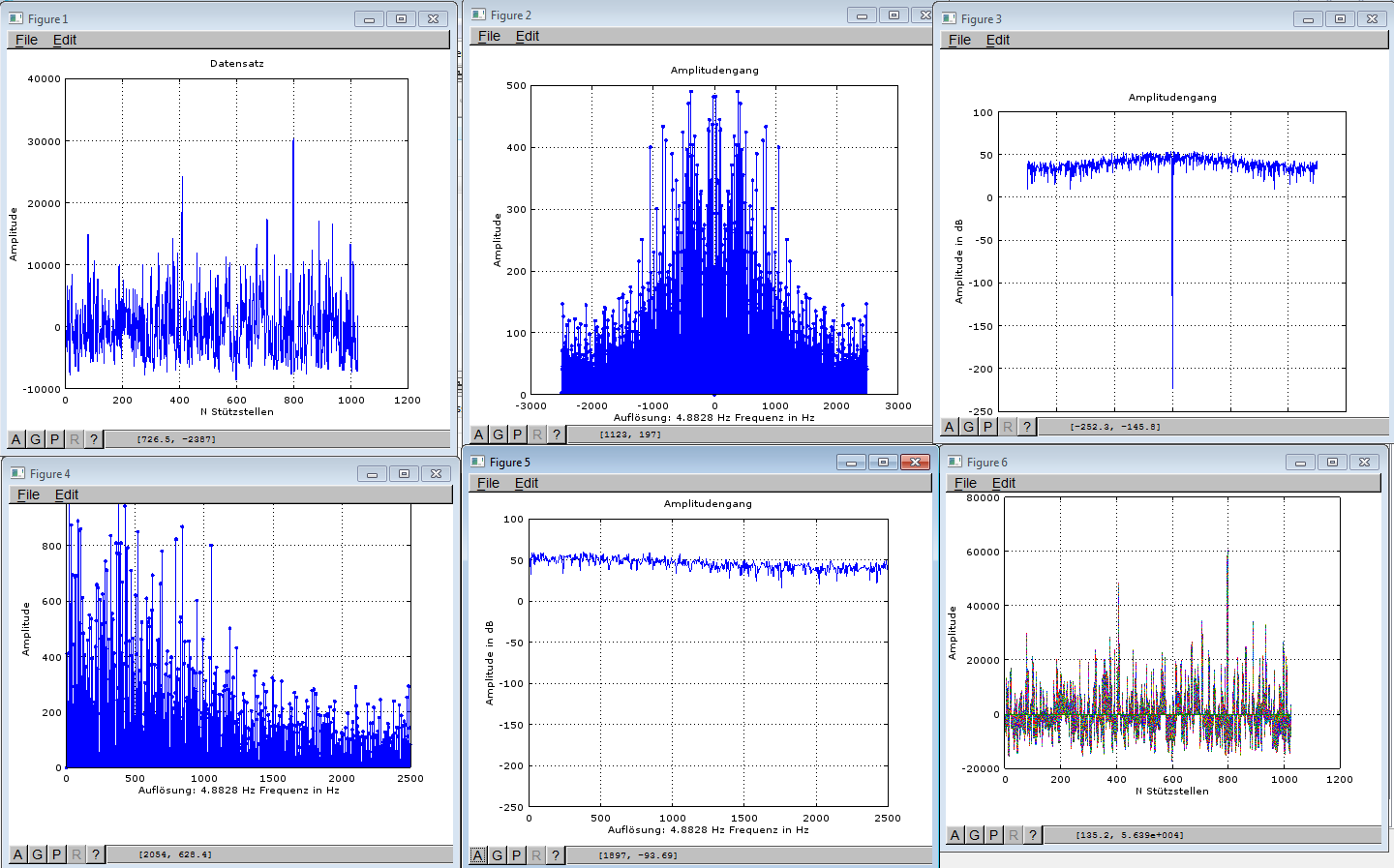

 Beschreibung:
Alle 6 Plots aus dem "umfassenden Beispiel". Plot1: Original Messdaten, Plot2: fft

Download
 Dateiname:  Unbenannt.png
 Dateigröße:  122.29 KB
 Heruntergeladen:  535 mal
