Frequenzverlauf eines Messsignals berechnen


freshp
Forum-Anfänger

Forum-Anfänger

Beiträge: 17
Anmeldedatum: 19.05.08
Wohnort: Schwabenländle ;)
Version: R2007b
     Beitrag Verfasst am: 19.05.2008, 10:38     Titel: Frequenzverlauf eines Messsignals berechnen
  Antworten mit Zitat
Hallo zusammen,

für eine Datenauswertung brauche ich einen Frequenzverlauf eines Messsignals, aber irgendwie stehe ich total auf dem Schlauch und habe eine Denkblockade. Vielleicht kann mir jemand von euch einen Schubs in die richtige Richtung geben.
Ich habe ein Signal (siehe Anhang signal.png) mit einer relativ konstanten Amplitude, ändert sich nur im höheren Frequenzbereich etwas, und einer festen Abtastzeit/-rate T_a/f_a. Ziel ist es, eine Matrix zu berechnen, die eine Darstellung der Art wie auf freq.png zu erkennen ist ermöglicht.
Ich habe da etwas im Hinterkopf von FFT, aber mir fehlt der zündende Funke.

Heißen Dank im Voraus Smile

Gruß,
Lars

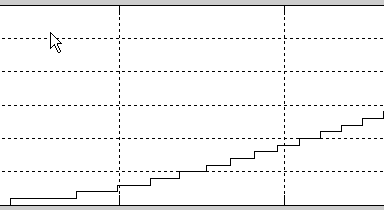

 Beschreibung:
Gesuchter Frequenzverlauf (Bsp.)

Download
 Dateiname:  freq.png
 Dateigröße:  1.38 KB
 Heruntergeladen:  709 mal

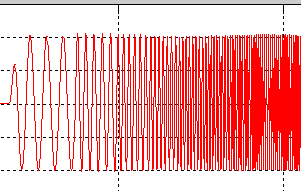

 Beschreibung:
Gegebenes Signal (Bsp.)

Download
 Dateiname:  signal.png
 Dateigröße:  2.46 KB
 Heruntergeladen:  705 mal
Private Nachricht senden Benutzer-Profile anzeigen


freshp
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 17
Anmeldedatum: 19.05.08
Wohnort: Schwabenländle ;)
Version: R2007b
     Beitrag Verfasst am: 20.05.2008, 12:35     Titel:
  Antworten mit Zitat
Halli hallo allerseits,

ich habe einen ersten Codeentwurf zusammengewurschtelt, der auch fast das ergibt, auf das ich hinaus will. Wink
Hier mal das Listing:

Code:

clc;

vzwechsel=zeros(length(Signal),1);
for i=2:length(Signal)
    if (Signal(i)<0 && Signal(i-1)>0) || (Signal(i)>0 && Signal(i-1)<0)
        vzwechsel(i)=1;
    end
end

t=0;
k=1;
freq=zeros(length(vzwechsel),1);
f=0;

ausreisser=1;
letzter_wechsel = find(vzwechsel,1,'last');

for i=1:letzter_wechsel
    t=t+Ta;
    if vzwechsel(i)
        f_neu=1/(2*t);
        if f_neu>f
              ausreisser=ausreisser+1;
              f_temp=f_neu;
              if ausreisser > 1 && f_neu >= f_temp
                  f=f_neu;
                  ausreisser=0;
              end
        else
              ausreisser=0;
        end
        t=0;
    end
    freq(k)=f;
    k=k+1;
end

figure;
hold on;

plot(freq,'b.');
plot(round(smooth((freq),'loess')),'r');
plot(freq_soll.Werte,'g');
freq_smoothed = round(smooth(freq));

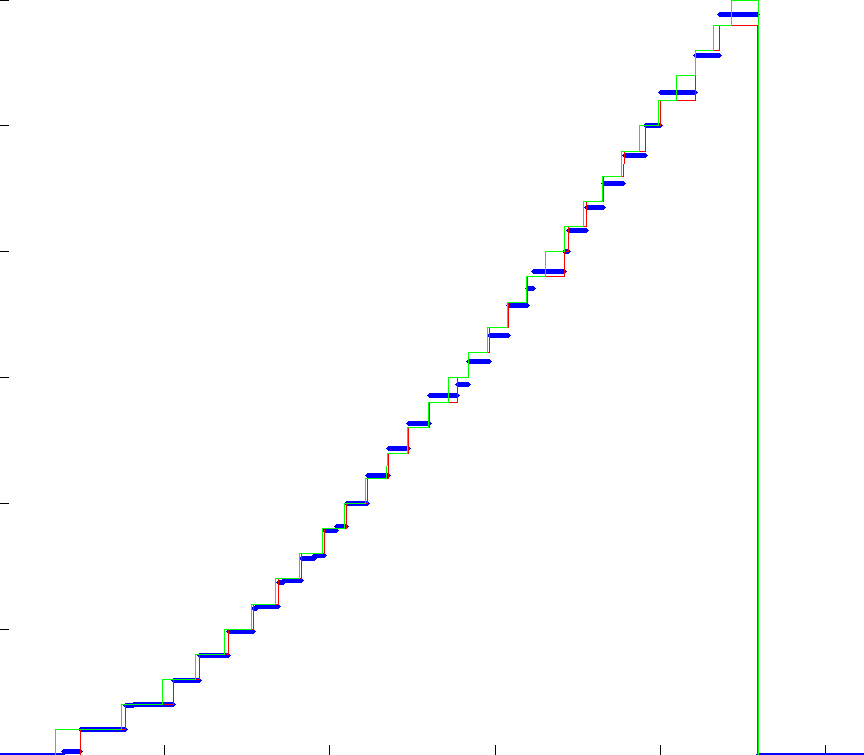

Im Anhang zu diesem Posting seht ihr die Ausgabe, die dadurch erzeugt wird.
Der grüne Graph ist das, was ich erreichen möchte.
Der rote Graph mein Ergebnis momentan und die blauen Datenpunkte meine errechneten Frequenzen, also die Grundlage für den roten Plot.

Die Abweichung am Anfang kann ich mir dadurch erklären, dass das Signal von Beginn an leicht über Null ist und dann ansteigt und ich den ersten Vorzeichenwechsel somit erst eine halbe Schwingung "zu spät" mitbekomme. Das könnte ich noch abfangen, indem ich das Ansteigen des Signal vom Ausgangswert ermittele.
Hat von euch vielleicht jemand eine Idee, wie ich die Zeitpunkte des Frequenzwechsels genauer erfassen kann? Gibt es eine gute Alternative zur Ermittlung der Nulldurchgänge/Vorzeichenwechsel zur Messung der Schwingungsdauern bzw. Frequenzen?

 Beschreibung:
Ausgabe des obigen Codes

Download
 Dateiname:  idee.png
 Dateigröße:  5.32 KB
 Heruntergeladen:  690 mal
Private Nachricht senden Benutzer-Profile anzeigen

Christian
Forum-Anfänger

Forum-Anfänger

Beiträge: 37
Anmeldedatum: 25.03.08
Wohnort: Dortmund
Version: 2008a
     Beitrag Verfasst am: 23.05.2008, 20:20     Titel:
  Antworten mit Zitat
hi freshp,

mir scheint, als ob dir da ein paar nachrichtentechnische Grundlagen fehlen. Einen Frequenzverlauf(Spektrum) eines Messsignals macht man unter anderem mit der Funktion FFT(FastFourierTransformation). Dazu kann man nur auf die Hilfe verweisen. Dort ist ein relativ simples Beispiel, welches man im Prinzip einfach rauskopieren kann und natürlich noch ein wenig anpassen muss.
Mit deinem Code scheinst du den "Sollverlauf" einfach nur nachahmen zu wollen, aber in Wirklichkeit machst du keine Spektralanalyse.
Ich habe mir vor einiger Zeit mal eine Funktion geschrieben, mal schauen, ob ich sie noch auftreiben kann...
Private Nachricht senden Benutzer-Profile anzeigen

Hiller
Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 17.03.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.05.2008, 09:26     Titel:
  Antworten mit Zitat
Aber anscheinend wird hier nicht U(f) sondern f(t) gesucht, dann kann man nicht einfach den FFT Befehl nehmen.

Deine suche der Nullstellen ist zwar theoretisch möglich, dabei müsste das Messsignal jedoch extrem Überabgetastet sein da ansonsten mit steigender Frequenz die stelle des Nullpunktes immer ungenauer angezeigt wird.

Wie wird das Messsignal aufgenommen? Ist immer ein linearer Frequenzanstieg zu erwarten? Was willst du mit dem Ergebnis machen?
Private Nachricht senden Benutzer-Profile anzeigen

freshp
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 17
Anmeldedatum: 19.05.08
Wohnort: Schwabenländle ;)
Version: R2007b
     Beitrag Verfasst am: 26.05.2008, 08:21     Titel:
  Antworten mit Zitat
Hallo zusammen,

genau, ich suche f(t), den Verlauf der Frequenz über der Zeit. Um nur die einzelnen Frequenzbestandteile/das Spektrum darzustellen, würde eine einfache Fouriertransformation reichen, das ist mir klar. Smile

Ja das Messsignal steigt bis auf f_max=30 Hz an und wird mit f_a=1 kHz abgetastet. Allerdings sind die Intervalle in denen das Signal eine bestimmte Frequenz x Hz hat durchaus variabel.

Das Ergebnis soll hinterher mit weiteren Funktionen ausgewertet werden, um die Eigenschaften bestimmter Baugruppen zu ermitteln, sollte also möglichst genau mit dem eigentlichen Verlauf der Frequenz über Zeit übereinstimmen. Rolling Eyes Wink

Schöne Grüße,
Lars

P.S. Entschuldigt die späte Reaktion, aber ich war über's lange Wochenende unterwegs. Wink
