Verfasst am: 19.12.2012, 22:35 Titel: Funktion plotten

Guten Abend zusammen,

Für mein Studium darf ich nun Matlab lernen, und habe schon die ersten Probleme beim erstellen eines Plots folgender Funktion
$<br /> | Ua |=\frac{(2*pi*f*L*Ue)}{(\sqrt{R^2+(2*pi*f*L-\frac{1}{2*pi*f*C})^2 } } <br />$
im Bereich 0 bis 100 Hz grafisch mit Matlab darzustellen

Dazu habe ich folgendes Programm geschrieben:

Code:

%Dies ist mein Programm
clear all
close all
clc

x = (0:10:100);
L = 0.2;
C = 35*10^-6;
R = (37);
XL = (2*pi*x*L);
XC = (1./(2*pi*x*C));

E = ((XL- XC));

D = sqrt (R.^2 -(E.^2));

y = ((XL*10)/D);

figure
hold on
plot(x,y)
title ('Funktion Ua = f(f) im Bereich F = 0 ... 100 Hz')
xlabel('f in Hz')
ylabel('UA in V')

Funktion ohne Link?

Nach Ausführen wird das Figure Fenster geöffnet, es ist aber keine Kurve zu erkennen.

Wo liegt der Fehler ?

Vilen Dank für eure Unterstützung.

Gru0 LIMAJANA


Beschreibung:

Download

Dateiname:


Dateigröße:

13.61 KB

Heruntergeladen:

447 mal

dmjr

Forum-Century


	Beiträge: 199

	Anmeldedatum: 02.10.12

	Wohnort: ---

	Version: ---

Verfasst am: 19.12.2012, 22:59 Titel:

Wenn du dir die Zeile genauer angeschaut hättest, die eine Warnung ausgibt, hättest du zumindest einen Fehler gefunden:

Code:

y = ((XL.*10)./D);

Funktion ohne Link?

Im Nenner fehlt eine Klammer.

LIMAJANA

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 19.12.12

	Wohnort: Schleswig Holstein

	Version: 7.10.0.499 R2010a Student Version

Verfasst am: 19.12.2012, 23:04 Titel:

Hallo,

erstmal Danke für die Antwort, aber auch mit dem Punkt zeichnet das Programm nicht die Funktion, Die Warnung ist mit oder ohne Punkt immer die gleiche:

Warning: Rank deficient, rank = 0, tol = NaN.
> In MEM1b at 16
EDU>>

Was bedeutet das ?

Gruß LIMAJANA

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 20.12.2012, 09:38 Titel:

Hallo LIMAJANA,

Bitte poste die komplette Fehlermeldung und die Zeile, die das Problem verursacht, hier wohl Zeile 16 aus MEM1b.m. dann müssen wir nicht so viel raten. Danke.

Gruß, Jan

LIMAJANA

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 19.12.12

	Wohnort: Schleswig Holstein

	Version: 7.10.0.499 R2010a Student Version

Verfasst am: 20.12.2012, 18:22 Titel:

Hallo zusammen,

ich habe es gerade nochmals ausprobiert.

komplette Warnung lautet:

Warning: Rank deficient, rank = 0, tol = NaN.
> In MEM1b at 16

Zeile 16:

Code:

y = ((XL.*10)/(D));

Funktion ohne Link?

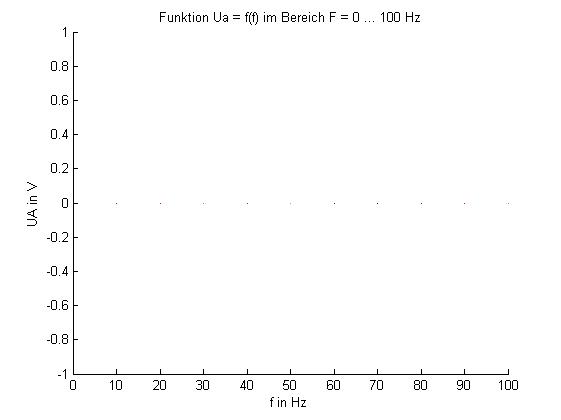

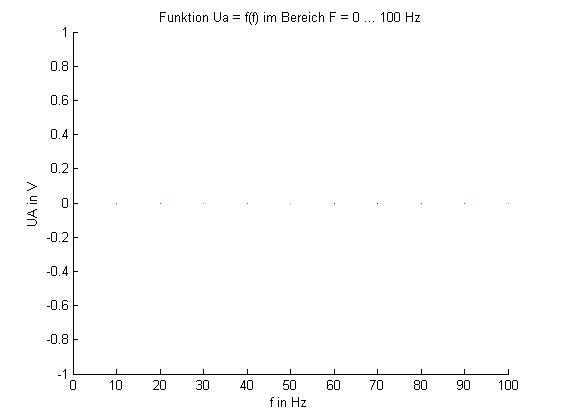

Das figure Fenster sieht wie im Anhang aus,
Es wird keine Kurve dargestellt, warum ist das so, was mache ich falsch?

Gruß LIMAJANA


Beschreibung:

Download

Dateiname:


Dateigröße:

13.61 KB

Heruntergeladen:

445 mal

dmjr

Forum-Century


	Beiträge: 199

	Anmeldedatum: 02.10.12

	Wohnort: ---

	Version: ---

Verfasst am: 20.12.2012, 19:31 Titel:

Auch die Division muss (Wie in meinem Post) Elementweise erfolgen

LIMAJANA

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 19.12.12

	Wohnort: Schleswig Holstein

	Version: 7.10.0.499 R2010a Student Version

Verfasst am: 20.12.2012, 22:06 Titel:

HAllo Vielen Dank,

die Funktion des Punktes war mir noch unklar (Benutze Matlab erst seid gestern...)

Nun funzt es.

Danke und bis zum nächsten mal

Gruß LIMAJANA

dmjr

Forum-Century


	Beiträge: 199

	Anmeldedatum: 02.10.12

	Wohnort: ---

	Version: ---

Verfasst am: 20.12.2012, 22:15 Titel:

Hier sind alle arithmetischen Operationen aufgelistet:
http://www.mathworks.de/de/help/mat...../arithmeticoperators.html
./ und .* führt die Division und Multiplikation elementweise durch, das ist genau das was du suchst daher muss der Punkt da hin.
