Funktion wird nicht geplottet



M aus Z
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 12.07.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.09.2013, 12:36     Titel: Funktion wird nicht geplottet
  Antworten mit Zitat
Hallo lieben Forengemeinde,

nachdem mir schon so toll bei meinem Zeitdiskretisierungsproblem geholfen wurde, hoffe ich auch diesmal, dass mir jemand bei der Lösung meines Problems behilflich sein kann.

Ich habe folgende Funktion gegeben:

Vm=Vf * (1-e^{-a(1/D-1/Dmax)})

Diese möchte ich nun gerne plotten. 'Vf' steht dabei für die freie Geschwindigkeit (bspw. 50 km/h), 'Vm' ist die gesuchte mittlere Geschwindigkeit, 'a' ist ein straßenspezifischer Parameter (Wert > 0) und 'D' stellt die Verkehrsdichte dar (sollte so zwischen 50 und 80 liegen). Es soll der Zusammenhang zwischen Geschwindigkeit und Dichte dargestellt werden (also y=Vm und x=D, wenn mich nicht alles täuscht).

Mein Code dazu würde folgendermaßen aussehen:

Code:

clear;
clc;
close all;
Vf=50;
a=0.5;
for D = 1:70
 Vm(D)=Vf*(1-(exp(-a*D)));
end;
plot(D,Vm(D),)



Wäre klasse, wenn mir jemand sagen könnte, wo ich den grundlegenden Fehler mache, ich find ihn nämlich nicht. Embarassed

Die besten Grüße
M aus Z
Private Nachricht senden Benutzer-Profile anzeigen


HauNei
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 55
Anmeldedatum: 18.04.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.09.2013, 12:48     Titel:
  Antworten mit Zitat
Hallo M aus Z
so wie du dein Programm geschrieben hast,
plottest du nur den letzten Wert von Vm,
da dein Plot-Befehl, nach deiner forschleife kommt, und du an diesen nur Vm(D) übergist, was nur ein Wert ist,
Wenn du
Code:

eingibst sollte es passen, dann schreibt er deinen gesamten Vektor in den Plot.
Viele Grüße
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 09.09.2013, 12:51     Titel:
  Antworten mit Zitat
anmerkung:
Zitat:
Code:

ist nicht hilfreich. warum nicht steht gefühlt in jedem 2. post in diesem forum ^^
solche fehler wie du sie hast finden sich meist schnell mit dem debugger. es ist immer hilfreich den mal auszuprobieren. was allerdings bei denem code dank des ausschnitts den ich gepostet hab nicht geht ^^
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

M aus Z
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 12.07.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.09.2013, 12:53     Titel:
  Antworten mit Zitat
Hallo HauNei,

vielen Dank für deine schnelle Antwort. Wie du es mir geraten hast, hab ich es auch schon probiert; leider erfolglos. Sad Ich sehe einfach keinen Plot.

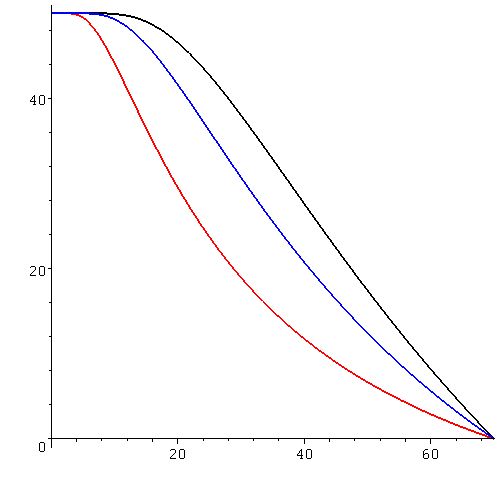

Edit: Ah, jetzt hab ich erst gesehen, dass ich das 'D' im plot-Befehl weglassen soll. Da kommt auch ne schöne Kurve, allerdings sollte es eher so aussehen, wie im Anhang. Ich glaube aber, dass ich die vorgegebene Formel falsch interpretiere... Die einzelnen Argumente im Exponenten sind durch Slash getrennt ((1/D-1/Dmax)), was wohl nicht heißt, dass es ein Bruch ist, oder?

@Winkow: Das mit den ganzen "clc,clear,close all" tut mir leid. Ich gelobe Besserung. Was das Debuggen angeht: Mein Knopf, der das Programm zum Laufen bringt, ist gleichzeitig der Debug-Knopf. Ich weiß also nicht so recht, wie ich mir den zu Nutze machen kann. Laughing

 Beschreibung:

Download
 Dateiname:  b1.jpg
 Dateigröße:  24 KB
 Heruntergeladen:  863 mal


Zuletzt bearbeitet von M aus Z am 09.09.2013, 13:09, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

M aus Z
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 12.07.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.09.2013, 13:41     Titel:
  Antworten mit Zitat
Hallo nochmal,

habs jetzt endlich gescheit zum Laufen gekriegt, u.a. dank eurer Hilfe. Smile Hab die Parameter noch angepasst und "D" als x-Vektor im Plot-Befehl definiert. Die Skalierung werd ich noch anpassen, aber im Großen und Ganzen kommt es dem geposteten Bild schon nahe. Hier der Code:

Code:

Vf=50;
Dmax=60;
a=Dmax./2;
D=0:0.1:Dmax;
 Vm=Vf.*(1-exp(-a.*(1./D-1./Dmax)));

figure(1)
plot(D,Vm,'-r');



Die besten Grüße,
M aus Z
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 12.09.2013, 13:46     Titel:
  Antworten mit Zitat
Zitat:
n Knopf, der das Programm zum Laufen bringt, ist gleichzeitig der Debug-Knopf. Ich weiß also nicht so recht, wie ich mir den zu Nutze machen kann.
dann soltest du dich mal mit dem debugger auseinander setzen und wie er funktioniert.
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

denny
Supporter

Supporter



Beiträge: 3.853
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 12.09.2013, 13:57     Titel:
  Antworten mit Zitat
Zitat:
Was das Debuggen angeht: Mein Knopf, der das Programm zum Laufen bringt, ist gleichzeitig der Debug-Knopf. Ich weiß also nicht so recht, wie ich mir den zu Nutze machen kann. Laughing


In Octave solltest du Funktion DBSTOP nutzen, um einen Breakpoint zu setzen.
Private Nachricht senden Benutzer-Profile anzeigen

M aus Z
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 12.07.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.09.2013, 14:07     Titel:
  Antworten mit Zitat
Habt ihr zufällig nen schönen Link, wo das beschrieben steht? Meine Hilfe im Editor/Debugger kann ich zwar anklicken, aber da passiert nichts. Rolling Eyes
