Gemeinsame Legende für bar und plot



Zarcel
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 25.02.20
Wohnort: Chemnitz
Version: 2019b
     Beitrag Verfasst am: 26.02.2020, 12:57     Titel: Gemeinsame Legende für bar und plot
  Antworten mit Zitat
Hi Leute,
ich habe ein Programm geschrieben, bei dem zu jeder Stunde des Jahres Erlöse berechnet werden. Der abgebildete stündliche Erlös wird durch mehre Komponenten summiert. Diese sind mit bar (DBs, 'stacked') aufeinander gestellt. zusätzlich bildet eine durchgängige Linie den gesamten Erlös ab und wird über plot (DB) abgebildet. Über ein hold on kommt auch alles perfekt zusammen.
Wenn ich jedoch eine gemeinsame Legende schaffen möchte, erhalte ich nur die in der Abbildung. Dort sind noch 17 weitere unnötige Anzeigen drin.
Ich habe bar und plot und die dazu gehörigen Legenden jetzt schon mehrfach modifiziert, aber zur Wunschlösung (nur das anzuzeigen, was vorhanden ist) komme ich leider nicht.
Hat jemand von euch eine Idee?

Hier noch mein Code zum angehangenen Bild
Code:

figure();
x = 1:8760;
%Abbilden des aktuellen gesamten Deckungsbeitrags
p=plot (x,DBmom,  'r', "LineWidth",0.25);

% Abbilden der Anteile der einzelnen Komponenten am DB
hold on;
DBs = [A B C D E];
b=bar(x,DBs, 'stacked');
set(b(1), 'FaceColor', 'y')
set(b(2), 'FaceColor', 'c')
set(b(3), 'FaceColor', 'k')
set(b(4), 'FaceColor', 'm')
set (b(5),'FaceColor', 'g')
hold off;
legend ({'Aktueller DB', 'A','B', 'C', 'D', 'E'}, 'Location', 'bestoutside');


Vielleicht kann mir jemand von euch ja weiter helfen, oder weiß, dass es nicht möglich ist bar und plot so in einer Legende zu kombinieren.

Vielen Dank

der Laie Marcel

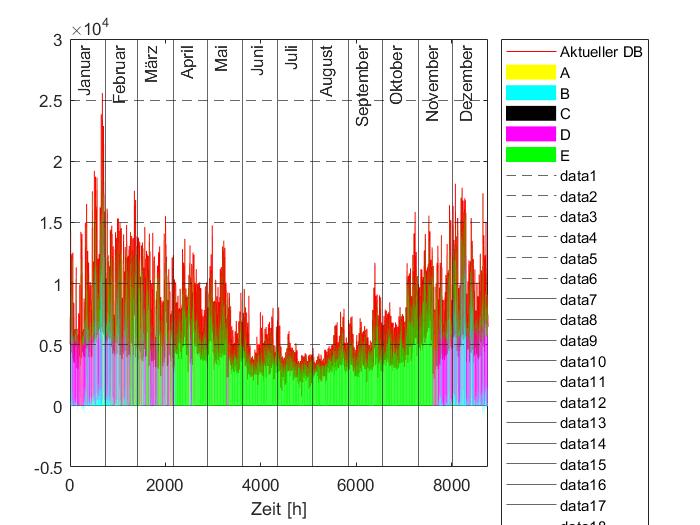

 Beschreibung:
Graph

Download
 Dateiname:  untitled.jpg
 Dateigröße:  58.72 KB
 Heruntergeladen:  26 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.202
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.02.2020, 14:45     Titel:
  Antworten mit Zitat
Hallo,

probier es mal mit
Code:
legend ([p, b], {'Aktueller DB', 'A','B', 'C', 'D', 'E'}, 'Location', 'bestoutside');


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Zarcel
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 25.02.20
Wohnort: Chemnitz
Version: 2019b
     Beitrag Verfasst am: 26.02.2020, 15:15     Titel:
  Antworten mit Zitat
Hi Harald,

danke für den Tipp. Den hatte ich schon mal irgendwo gefunden. Ich denke das ist der richtige Weg, jedoch zeigt es bei mir weiterhin die data-Kennlinien an.
Diese lassen sich nicht ausschließen und ich komme leider nicht darauf, wodurch die aufgerufen werden. Hast du da vielleicht einen Tipp?

Grüße & Danke

Marcel
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.202
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.02.2020, 15:56     Titel:
  Antworten mit Zitat
Hallo,

ein reproduzierbares Beispiel (inkl. Daten, und wenn mit randn generiert) wäre hilfreich.

Grüße,
Harald
