Genauigkeit von Simulink



Breen
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 01.02.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.02.2019, 12:11     Titel: Genauigkeit von Simulink
  Antworten mit Zitat
Hallo zusammen,

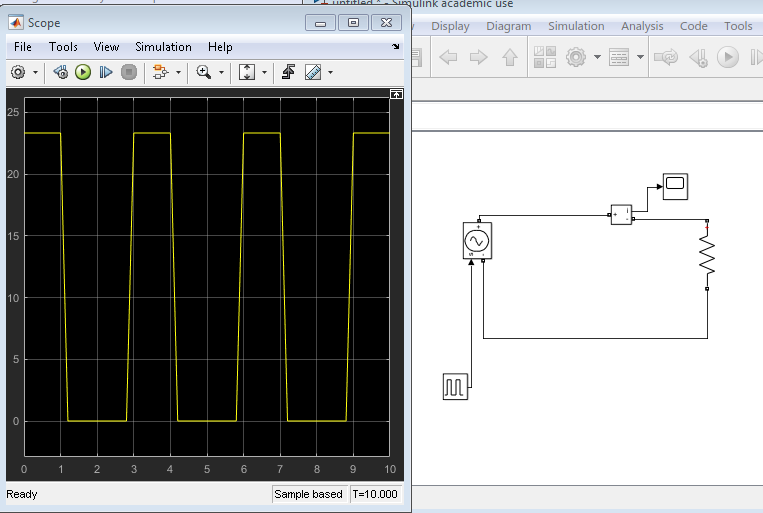

ich habe eine ganz simple Frage. Ich baue mir in Simulink eine einfache elektronische Schaltung zusammen. Dabei kommt auch ein Pulsgenerator zum Einsatz, der eine Spannungsquelle ein- und ausschaltet. Wenn ich den Pulsgenerator auf dem scope anschaue, ist er genau rechteckig. Messe ich dagegen den Strom, wird das Rechteck abgewinkelt. Auch bei anderen Spannungen und Zeitskalen ist die Auflösung sehr grob.
Wisst Ihr, wie man die Genauigkeit, also zeitliche Auflösung, ändern kann?

Danke, Breen

 Beschreibung:

Download
 Dateiname:  unnamed.png
 Dateigröße:  30.62 KB
 Heruntergeladen:  40 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 20.152
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 01.02.2019, 14:17     Titel:
  Antworten mit Zitat
Hallo,

eine Möglichkeit: unter Simulation -> Configuration Parameters -> Solver -> Solver Details eine "Maximum Step Size" eintragen.
Eine andere und vermutlich bessere: einen Hit Crossing-Block verwenden, um eine feinere Auflösung an den kritischen Stellen zu bekommen

Generell bitte immer das Modell an sich statt eines Screenshots davon anhängen, damit man selbst damit experimentieren kann.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Breen
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 01.02.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.02.2019, 15:12     Titel:
  Antworten mit Zitat
Vielen Dank für die Antwort. Habe es mit der Min-Step-Size gelöst. Keine Ahnung, warum ich die nicht gefunden hatte (hab ewig gesucht). Schon verrückt, dass er die Step-Size nicht automatisch richtig anpasst.
Den Hit-crossing-block verstehe ich nicht. Der macht ja quasi ne Ableitung meines Signals. Verstehe nicht, was das mit der Genauigkeit zu tun hat.

Danke, Breen

Simple_Model_01.slx
 Beschreibung:

Download
 Dateiname:  Simple_Model_01.slx
 Dateigröße:  22.03 KB
 Heruntergeladen:  20 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 20.152
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 04.02.2019, 15:51     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Schon verrückt, dass er die Step-Size nicht automatisch richtig anpasst.

Naja, die berechneten Datenpunkte stimmen ja, nur die Verbindung zwischen den Datenpunkten nicht.

Zitat:
Der macht ja quasi ne Ableitung meines Signals.

Nein, der sorgt für eine feinere Auflösung von Unstetigkeiten. Hilft aber hier auch nichts, weil die berechneten Datenpunkte ja korrekt sind, also nicht feiner aufgelöst werden müssen.

Wenn du im Scope unter "View" -> "Style" die Option "Plot Type" auf "Stairs" einstellst, dann bekommst du auch einen schönen Plot.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Breen
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 01.02.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.02.2019, 16:04     Titel:
  Antworten mit Zitat
Stimmt, mit den Treppen sieht es auch gut aus. Aber entspricht nicht der Realität und bei ner gebogenen Kurve geht's halt nicht mehr. Auf jeden Fall nochmals vielen Dank!

VG, Breen
Private Nachricht senden Benutzer-Profile anzeigen
