Geradenfitting eines semilogy plots



levkri
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 25.11.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.05.2021, 18:22     Titel: Geradenfitting eines semilogy plots
  Antworten mit Zitat
Hi ich habe folgendes Problem:

Ich lasse mir einen plot eines normierten 1D Vektors ausgeben, wobei die y-Achse logarithmisch definiert ist. Dann möchte ich mir eine Gerade aus den Punkten fitten lassen, nur ensteht keine Gerade.

Hier mein Code:

x1 = 1:size(y1);
scatter(x1,y1,25,'b','*');
P1 = polyfit(x1,y1,1);
yfit1 = P1(1)*x1+P1(2);
hold on;
plot(x1,yfit1,'r-.');
hold on;
ylim([0.01 1]);
set(gca, 'YScale', 'log');
hold off;

y1 ist dabei ein 1D Vektor mit Werten im Bereich von 1 und 0.01, wobei der Startwert 1 beträgt

Am besten wäre es wenn die Gerade im Ursprung, also bei 1 anfängt.

vielen Dank im Voraus.
Private Nachricht senden Benutzer-Profile anzeigen


Mmmartina
Forum-Meister

Forum-Meister


Beiträge: 745
Anmeldedatum: 30.10.12
Wohnort: hier
Version: R2020a
     Beitrag Verfasst am: 12.05.2021, 20:19     Titel:
  Antworten mit Zitat
Was meinst du mit "entsteht keine Gerade"?

Was wird dann an der Stelle yfit1 als Geradengleichung erzeugt? Das kannst du dir ja ausgeben lassen, bzw. per BreakPoint ansehen.


Du stellst dir aber nicht selber ein Bein, indem du nur die grafische Darstellung falsch interpretierst? Denn in einer log.Darstellung sind Gerade ggf. keine optisch gerade Linie!
_________________

LG
Martina

"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))
Private Nachricht senden Benutzer-Profile anzeigen

levkri
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 25.11.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.05.2021, 23:21     Titel:
  Antworten mit Zitat
Hi Martina, danke für deine Antwort.

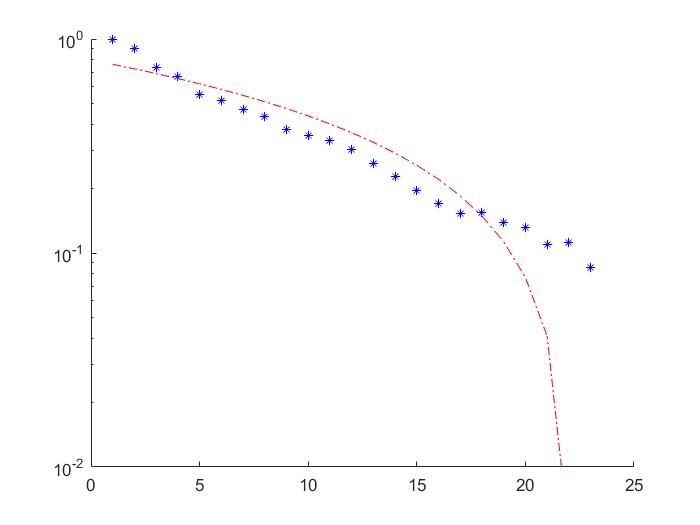

Ich habe mal den plot als .jpg Datei angehangen. Ich möchte, dass die Gerade durch die Punkte verläuft und nicht auf die x-Achse trifft.

 Beschreibung:

Download
 Dateiname:  untitled.jpg
 Dateigröße:  15.95 KB
 Heruntergeladen:  24 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.244
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 12.05.2021, 23:42     Titel:
  Antworten mit Zitat
Hallo,

wenn du eine logarithmische Skala verwendest, dann solltest du die Gerade auch mit logarithmierten Werten fitten.

Grüße,
Harald
