Gesamte GUI-Oberfläche als eps speichern


diba89

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.02.2013, 11:28     Titel: Gesamte GUI-Oberfläche als eps speichern
  Antworten mit Zitat
Hallo,
wie der Titel schon sagt, möchte ich meine GUI als Grafik speichern. Das ganze geschieht mit einem Pushbutton und folgendem Code:

Code:

string = 'gui_Y.eps';
string = strrep(string, 'Y', date);

[file_name path_name] = uiputfile(string,'Speichern unter');
cd(path_name)

saveas(handles.figure1,file_name,'eps');



Das funktioniert soweit, aber mit der Einschränkung, dass die untere Hälfte der GUI weiß als Hintergrundfarbe hat, obwohl dort eigentlich graue Panels sein müssten. Hat jemand ne Idee woran das liegen könnte?

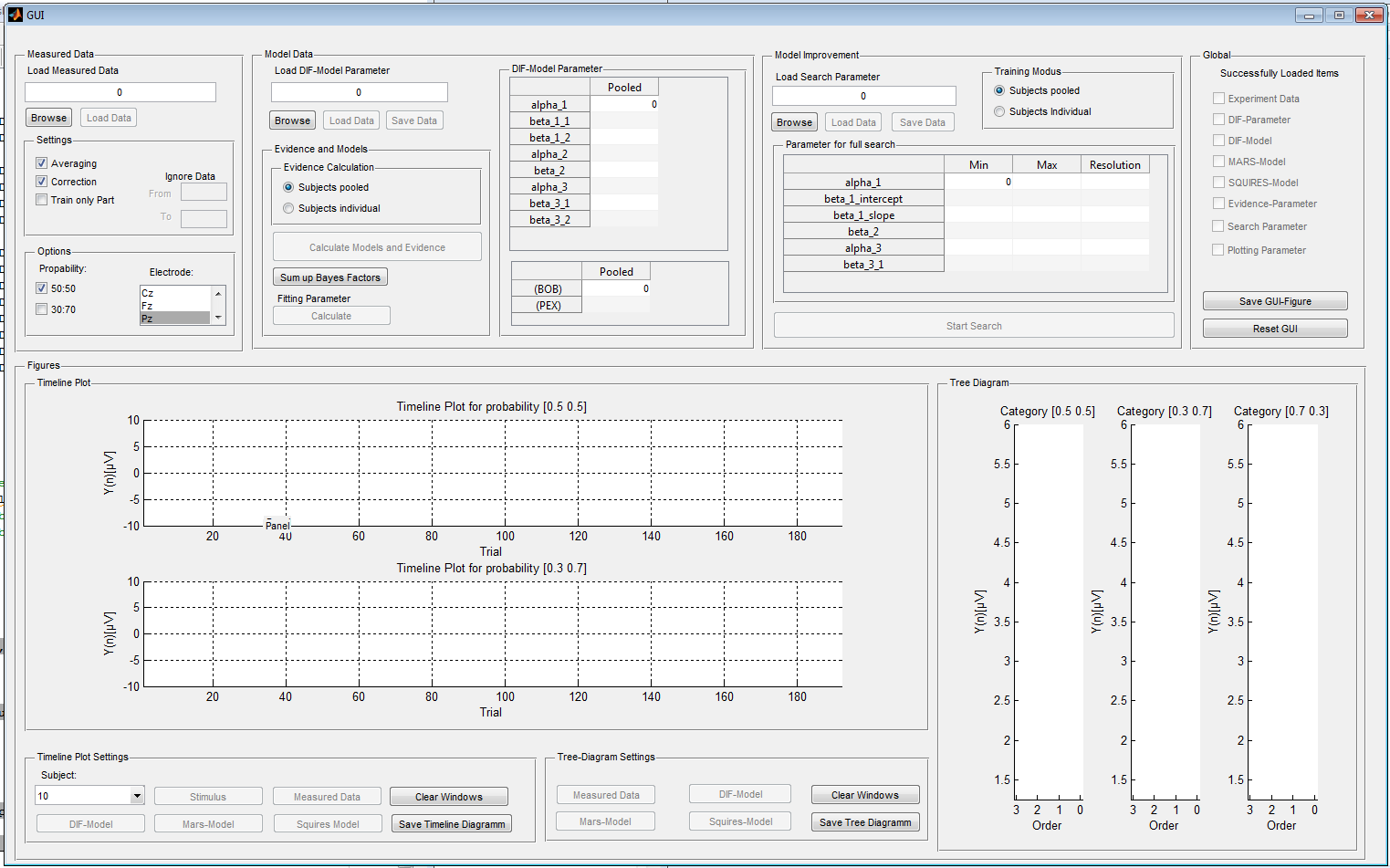

 Beschreibung:
So sollte es aussehen

Download
 Dateiname:  GUI.png
 Dateigröße:  98.88 KB
 Heruntergeladen:  829 mal


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.02.2013, 11:30     Titel:
  Antworten mit Zitat
So sieht der aktuelle Output aus.

gui_26-Feb-2013.pdf
 Beschreibung:

Download
 Dateiname:  gui_26-Feb-2013.pdf
 Dateigröße:  52.02 KB
 Heruntergeladen:  570 mal

Bluesmaster
Forum-Century

Forum-Century


Beiträge: 203
Anmeldedatum: 13.11.11
Wohnort: Gera
Version: 2012a
     Beitrag Verfasst am: 03.03.2013, 18:34     Titel:
  Antworten mit Zitat
set(gcf, 'InvertHardCopy', 'off');


Gruß

Blues
Private Nachricht senden Benutzer-Profile anzeigen

diba89

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.03.2013, 12:02     Titel:
  Antworten mit Zitat
Hat geklappt, danke!

Gut aussehen tut es zwar immer noch nicht, aber das liegt wohl daran, dass die Oberfläche, egal in welchem Format exporiert, immer scheiße aussieht.

Trotzdem danke!

Bubanst88

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.12.2013, 10:01     Titel:
  Antworten mit Zitat
Hallo,
ich habe den Code oben ausprobiert und er funktioniert bei mir leider nur bedingt. Das Problem ist, dass nur ein kleiner Ausschnitt am linken untem Rand abgespeichert wird und nicht das gesamte GUI. Kann mir jemand bei diesem Problem helfen?

Vielen Dank!

Bubanst88

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.12.2013, 10:41     Titel:
  Antworten mit Zitat
Vielen Dank für euer bemühen, ich habe das Problem jedoch schon gelöst.
Man muss einfach die Papiergröße anpassen und das GUI darauf plazieren.

Code:

set(handles.figure1, 'PaperUnits', 'normalized');
set(handles.figure1, 'PaperTyp', 'A1');
set(handles.figure1, 'PaperPosition', get(handles.figure1,'Position'));
