Titel: Geschwindigkeitsprofile plotten
|
 |
Hallo,
ich habe das Problem, dass ich mehrere Geschwindigkeitsprofile über eine Messstreckenlänge abtragen möchte, d.h. ich habe als Abszissenachse die Geschwindigkeit (c), als Ordinatenachse eine Höhe (y), dies beschreibt ein Geschwindigkeitsprofil. nun habe ich auf jeder x-Position der Messtreckenlänge ein Geschwindigkeitsprofil, sodass ich zwei Abszissenachsen hätte und frage mich nun wie ich pro x-Position ein Geschwindigkeitsprofil (c,y) abtragen kann.
Vielen Dank im Voraus
Sylvio

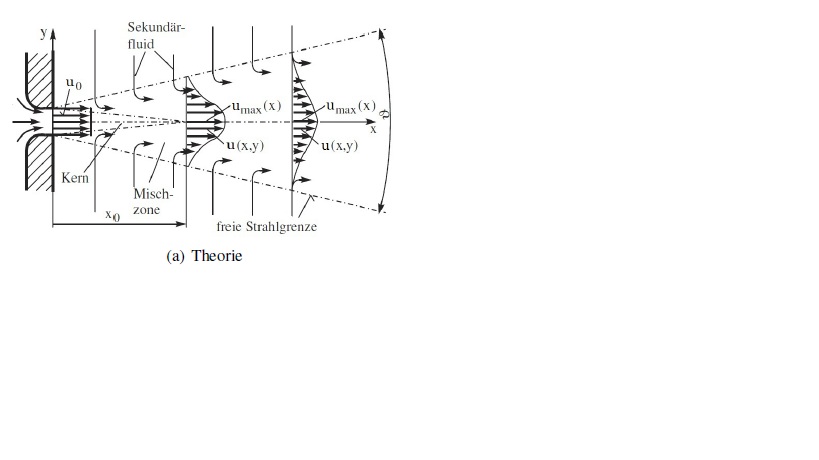

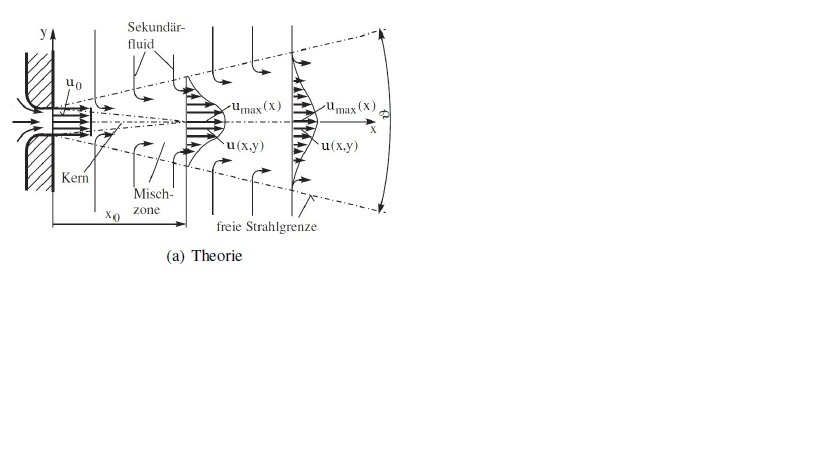

P.S. Wie das Beispielbild sollte auch meine durch Matlab erstellte Graphik dann aussehen
| Beschreibung: |
| Dieses Bild ist aus dem Buch Technische Strömungsmesstechnik von Kümmel |
|
Download |
| Dateiname: |
freistrahl.jpg |
| Dateigröße: |
37.15 KB |
| Heruntergeladen: |
525 mal |
|
|
|
|
|
|
| Coja |
Forum-Century
|
|
Beiträge: 166
|
|
|
|
Anmeldedatum: 20.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.04.2012, 10:44
Titel:
|
|
Ich denke du möchtest das ganze in einem 2D-Plot darstellen... Da würde ich zuerst die Geschwindigkeitsprofile einzeln erstellen und sie dann mit dem gewünschten Offset verschieben.
Gruß
Coja
|
|
|
|
|
|
|
