gewichteter Schwerpunkt im Grauwertbild


kate

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.02.2015, 16:24     Titel: gewichteter Schwerpunkt im Grauwertbild
  Antworten mit Zitat
Hallo,
ich versuche gerade den gewichteten Schwerpunkt in einem Grauwertbild zu finden. Der Hintergrund ist schwarz und die Objekte grau.


Code:
s=sum(imag,2);   % über alle Zeilen aufsummieren
  line = imag(518,:);     % Zeile durchlegen
  x= 1:N;                     % Breite des Bildes
  line = double(line);

  figure(3);plot(line);
  title('Grauwertbild')

  cog_gw = x*line'/sum(line);           %Schwerpunkt gewichtet
  d =(x-cog_gw).^2*line'/sum(line);   %die Verteilung ausrechnen
  d = sqrt(d);

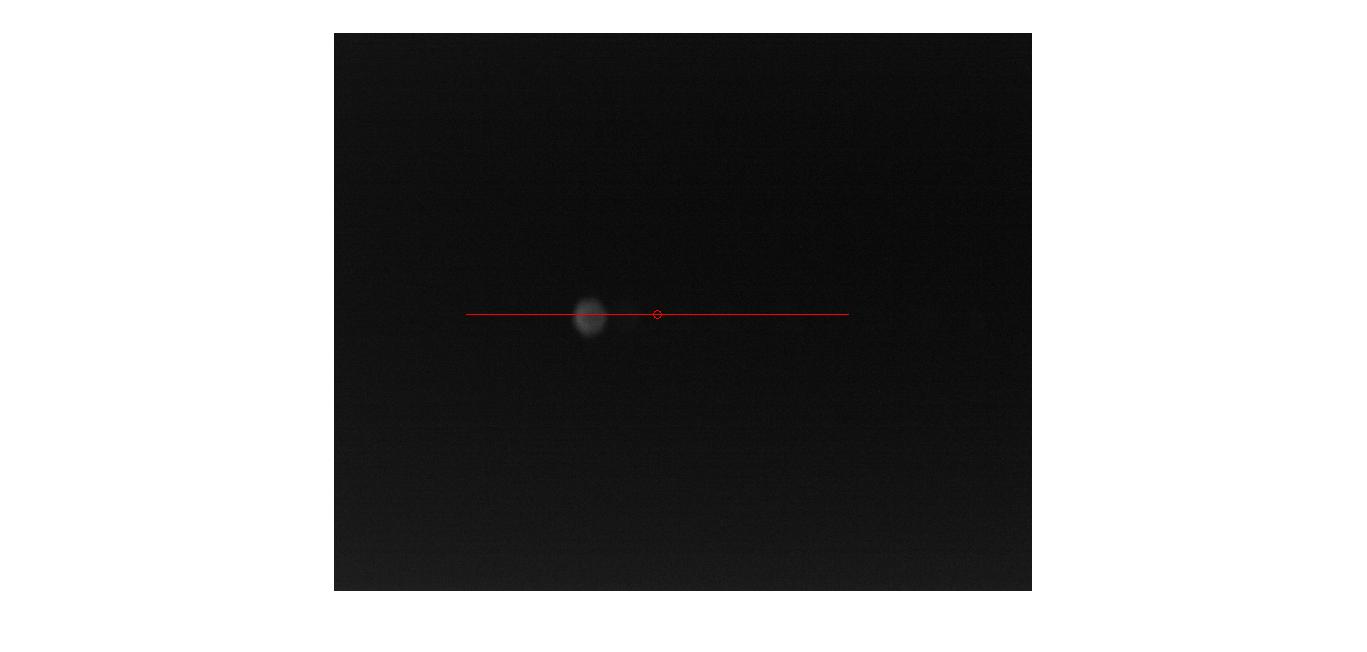

das Problem dabei ist nur , das der ausgerechnete Schwerpunkt falsch ist. er liegt außerhalb der Objekte. (sieh Bild "Schwerpunkt" im Anhang. der rote Kreis ist der Schwerpunkt und die rote Linie die Verteilung)

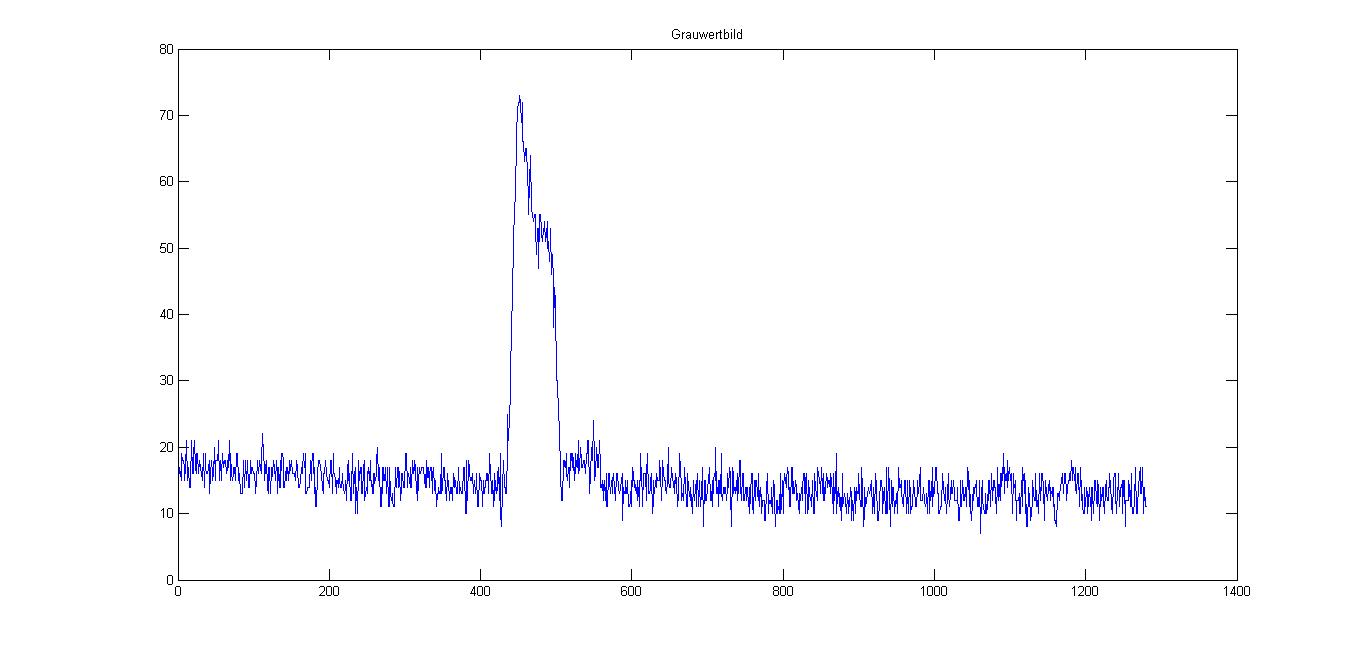

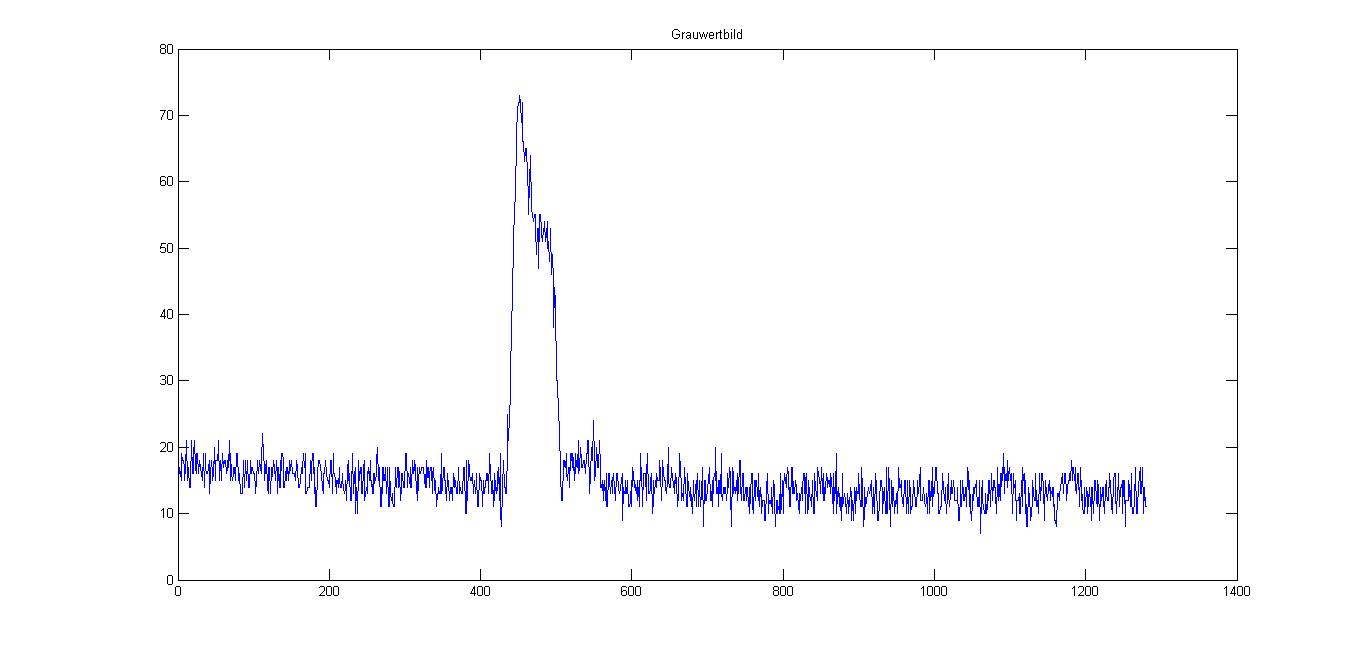

Ich vermute es liegt an dem Rausche (sieh Bild "Zeile"). Die Berechnung wird dadurch verfälscht.

theoretisch könnte man so das Rausche abschneiden:
Code:
ix = find(line>35);
  e = length(ix);


nur ich weiß nicht genau wie ich das in die Berechnung einbauen kann.

 Beschreibung:

Download
 Dateiname:  Zeile.jpg
 Dateigröße:  53.49 KB
 Heruntergeladen:  290 mal
 Beschreibung:

Download
 Dateiname:  Schwerpunkt.jpg
 Dateigröße:  27.8 KB
 Heruntergeladen:  321 mal
