Gitterstruktur in Matrix



Philipp68
Forum-Century

Forum-Century


Beiträge: 140
Anmeldedatum: 21.10.15
Wohnort: Mannheim / Ilmenau
Version: R2014a, R2017a, R2019b
     Beitrag Verfasst am: 12.03.2020, 15:16     Titel: Gitterstruktur in Matrix
  Antworten mit Zitat
Hallo,

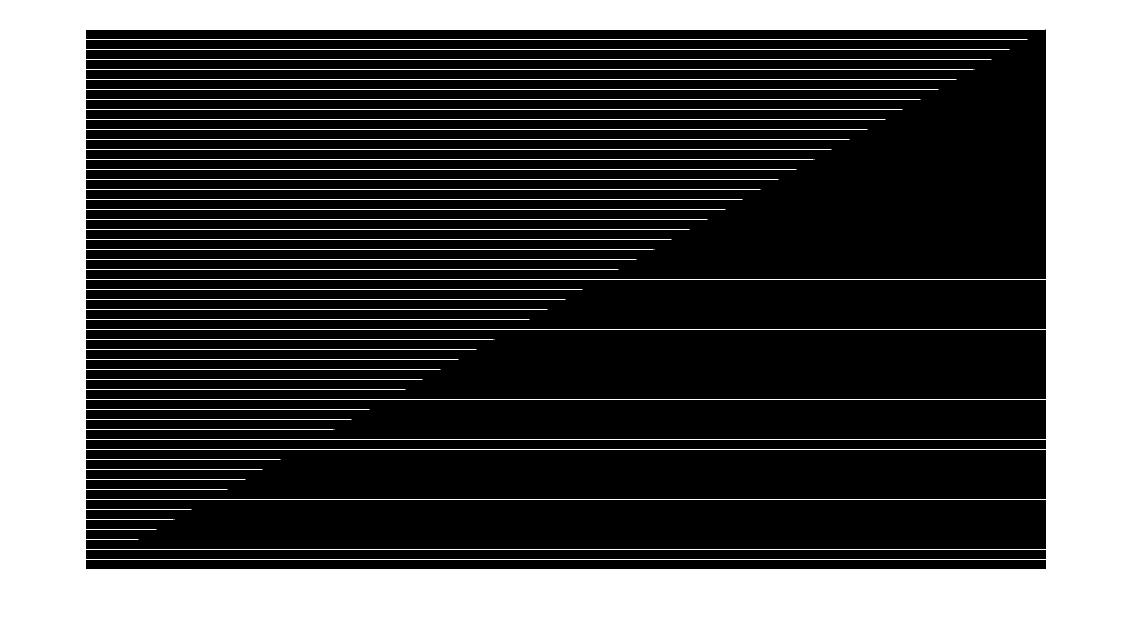

ich möchte eine Gitterstruktur in einer Matrix erstellen und das am Ende als Bild herausgeben, nur sieht das Ergebnis anders aus, als gewollt. Kann auch nicht wirklich den Fehler entdecken.

Code:

n = 20;
m = 20;


color1 = 256;
color2 = 256;

Blank = zeros(1080,1920);

Gitter_hori = color1*ones(1,1920);

Gitter_verti = color2*ones(1080,1);

for i = 1:n:1080
     Blank(i,:) = Gitter_hori;
end

for j = 1:m:1920
     Blank(:,j) = Gitter_verti;
end


Gitter = Blank;
imshow(Gitter);



Jemand eine Idee?
Grüße

 Beschreibung:

Download
 Dateiname:  Gitter.jpg
 Dateigröße:  79.2 KB
 Heruntergeladen:  45 mal
Private Nachricht senden Benutzer-Profile anzeigen


Philipp68
Themenstarter

Forum-Century

Forum-Century


Beiträge: 140
Anmeldedatum: 21.10.15
Wohnort: Mannheim / Ilmenau
Version: R2014a, R2017a, R2019b
     Beitrag Verfasst am: 12.03.2020, 15:38     Titel:
  Antworten mit Zitat

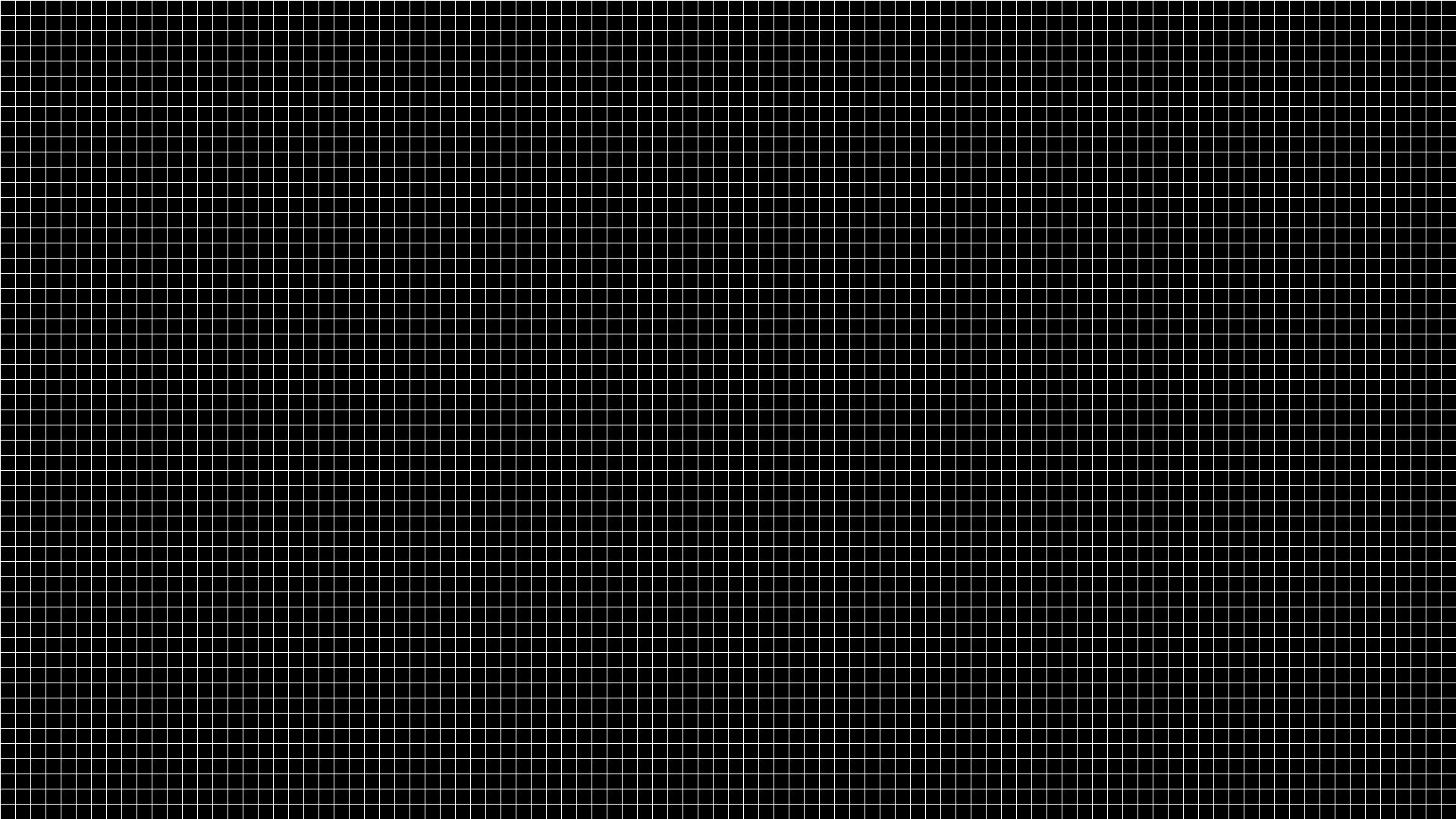

Ich weiß nicht woran es liegt mit imshow, aber hiermit wurde es nun richtig dargestellt

Code:

n = 20;
m = 20;

Breite = 1920/n;
Hoehe = 1080/m;

color1 = 256;
color2 = 256;

Blank = zeros(1080,1920);

Gitter_hori = color1*ones(1,1920);

Gitter_verti = color2*ones(1080,1);

for i = 1:n:1080
    for j = 1:m:1920
     Blank(i,:) = Gitter_hori; % Zeile
     Blank(:,j) = Gitter_verti;
    end
end




Gitter = uint8(Blank);
imwrite(Gitter,'Gitter.png');



 Beschreibung:

Download
 Dateiname:  Gitter.png
 Dateigröße:  4.66 KB
 Heruntergeladen:  46 mal
Private Nachricht senden Benutzer-Profile anzeigen
