Gleitenden Mittelwert in Simulink rekonstruieren



tjaky
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 03.01.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.01.2019, 14:01     Titel: Gleitenden Mittelwert in Simulink rekonstruieren
  Antworten mit Zitat
Ich habe die Herausforderung, Messwerte, die als gleitender Mittelwert vorliegen, mittels Simulink wieder in die ursprüngliche Zeitreihe umzuwandeln.

Schritt 1:

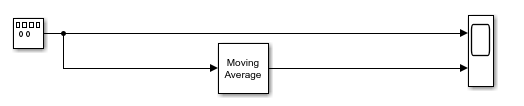

In Simulink, sie Model anbei [variante2], wurde zunächst ein Signal erzeugt und mittels Block "Moving Average" geglättet und im Scope visualisiert.



Schritt 2:
Zusammen mit einem Kollegen haben wir uns hergeleitet, wie man das ganze Zeitdiskret aus der Beobachtbarkeit des Systems ableiten kann. Folgende Formel ist dabei rausgekommen, um das ursprüngliche Signal x_i zu rekonstruieren:

x_i = {(Z^4*5)} / {(Z^4+Z^3+Z^2+Z+1)}

Frage:
Wie wende ich diese Formel in Simulink an? Ist für mich Neuland!

Bildschirmfoto vom 2019-01-03 13-51-23.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto vom 2019-01-03 13-51-23.png
 Dateigröße:  3.15 KB
 Heruntergeladen:  34 mal
variante2.slx
 Beschreibung:

Download
 Dateiname:  variante2.slx
 Dateigröße:  19.58 KB
 Heruntergeladen:  30 mal
Private Nachricht senden Benutzer-Profile anzeigen


salerc
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 50
Anmeldedatum: 23.04.18
Wohnort: ---
Version: R2017a
     Beitrag Verfasst am: 21.01.2019, 16:02     Titel:
  Antworten mit Zitat
Hallo Tjaky,

falls eure Formel eine Übertragungsfunktion in z-Transformation darstellt, dann geht das mit dem Block Discrete Transfer Fcn.

Ob euer Problem damit gelöst wird, ungefilterte Daten zu rekonstruieren, sei mal dahingestellt.

Viele Grüße
Salerc
