gleitender Prüfbereich in einer Matrix


bestmedia
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 72
Anmeldedatum: 02.04.11
Wohnort: Jena
Version: ---
     Beitrag Verfasst am: 15.12.2013, 16:28     Titel: gleitender Prüfbereich in einer Matrix
  Antworten mit Zitat
Hallo,
ich probiere nun schon seit stunden eine schöne lösung für folgendes Problem zu finden:
ich bin auf der Suche nach einer Möglichkeit in einer Matrix Teilbereiche zu durchsuchen.
Angenommen Matrix A besitzt 1000x1000 Elemente. Nun möchte ich Kreisförmig die Matrix abrastern und den RMS bestimmen.
Ich würde den jeweiligen Suchbereich ausmaskieren und in eine logische Matrix (0 und 1) "maskdata" schreiben und die Matrix A so durchsuchen.
Code:
RMS=std(A(maskdata))

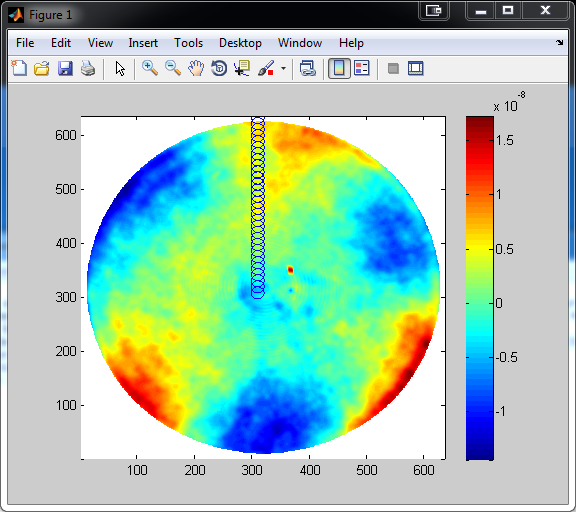

Im Bild unten, habe ich versucht die Fläche möglichst Flächendeckend mit Kreisen zu füllen. Diese sollten sich Überlappen, damit alles abgedeckt wird. Ich lasse dafür die Kreise sich zur Hälfte überlappen. Mein Problem ist nun, wie ich nun das Rotieren realisiere...

Code:
%Kreis
         r=x*scale/2;
         w=tand(r/max(size(Ms)));
         xm=zentrum(2); %Kreismittelpunkte
         ym=zentrum(1);
         t=0:.01:2*pi;

             for j=1: max(size(Ms))/2/r %Schleife für die radialen Kreise
                hold on
                plot(r*cos(t)+xm,r*sin(t)+ym+(j-1)*r)
                if j>1
                for i=1:round(360/w) % Schleife für Winkelbereich
                 plot(r*cos(t)+xm+(i-1)*tand(w)*r,r*sin(t)+ym+(i-1)*r)
                end
                end
             end



Alternativ kennt vielleicht auch jemand eine Lösung, mit der man eine Matrix in verschieden Umgebungen analysieren kann - gleitende Prüfbereiche eben...


Vielen Dank

 Beschreibung:

Download
 Dateiname:  kreis.PNG
 Dateigröße:  136.12 KB
 Heruntergeladen:  295 mal
Private Nachricht senden Benutzer-Profile anzeigen


bestmedia
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 72
Anmeldedatum: 02.04.11
Wohnort: Jena
Version: ---
     Beitrag Verfasst am: 15.12.2013, 17:15     Titel:
  Antworten mit Zitat
Hallo,

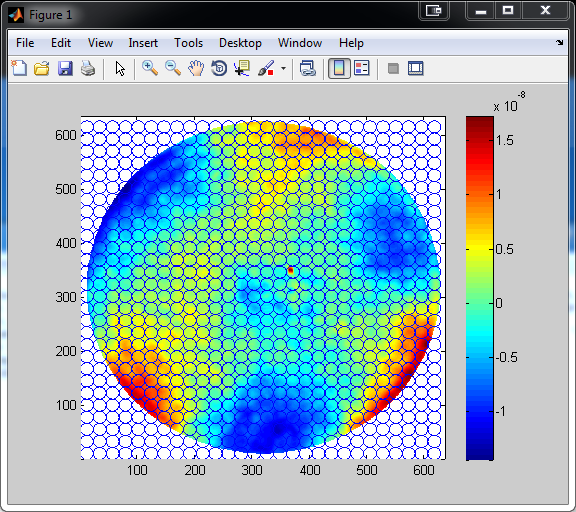

ich habe das nun versucht so zu lösen. Siehe Bild.
Kann ich die Kreise nun so abschneiden, dass Sie nicht über die Prüffläche hinausraken?
Alles was weiß ist, ist mir NaNs hinterlegt.
Kann mir also eine Maske basteln, die alles was Nan ist nullt.
Code:
maskdata=~isnan(Matrix);


Grüße
Marco

 Beschreibung:

Download
 Dateiname:  kreis.PNG
 Dateigröße:  144.73 KB
 Heruntergeladen:  260 mal
Private Nachricht senden Benutzer-Profile anzeigen
