Grafische Ausgabe über Raspberry Pi



nicop
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 22.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.06.2017, 14:29     Titel: Grafische Ausgabe über Raspberry Pi
  Antworten mit Zitat
Liebe Community,

ich arbeite momentan an meiner Bachelorarbeit zum Thema Signalanalyse und neuronale Netze und benötige Eure Hilfe.

Ich nehme Messwerte über ein Raspberry Pi 3 auf und verarbeite diese in Echtzeit auf dem Rpi. Dazu habe ich in Simulink ein Modell erstellt, das eingehende Daten verarbeitet und über ein Pattern Recognition Neural Network (ANN) aus der Neural Network Toolbox 10.0 klassifiziert. Meine sample time beträgt in etwa 0,5s, sodass mir das ANN alle 0.5s einen Vektor ausgibt. Die Vektorlänge entspricht meiner Anzahl an Klassen.
Momentan lasse ich mir die Ausgabe des ANN über zwei LEDs anzeigen, mehr stehen mir allerdings nicht zur Verfügung. Mit zwei LEDs kann ich mir maximal vier Zustände (Klassen) anzeigen lassen, sodass ich momentan nicht mehr als vier Klassen verwenden kann. In Zukunft möchte ich allerdings eine Unterteilung in acht bis zwölf Klassen ausprobieren.

Dazu wäre es sinnvoll eine unkomplizierte grafische Ausgabe zu realisieren. Die Ausgabe müsste nur die aktuelle Klasse als Text abbilden, was einem Wort alle 0,5s entspräche. Eine Befragung in meiner Arbeitsgruppe hat mir zwei Möglichkeiten aufgezeigt: Nutzung des HDMI-Ports und des XServers oder Ausgabe in die Console.

Auf dem Rpi ist Raspbian Jessie installiert und es startet ins Terminal.
Ich habe vor dem Beginn meiner Arbeit noch nicht mit Simulink und einem Rpi gearbeitet, auch nicht mit Linux. Kann mir jemand von Euch einen Weg aufzeigen oder eine Lösung empfehlen, die ich mit meinen Anfängerkenntnissen mit dem Aufwand von zwei bis drei Arbeitstagen realisieren kann?

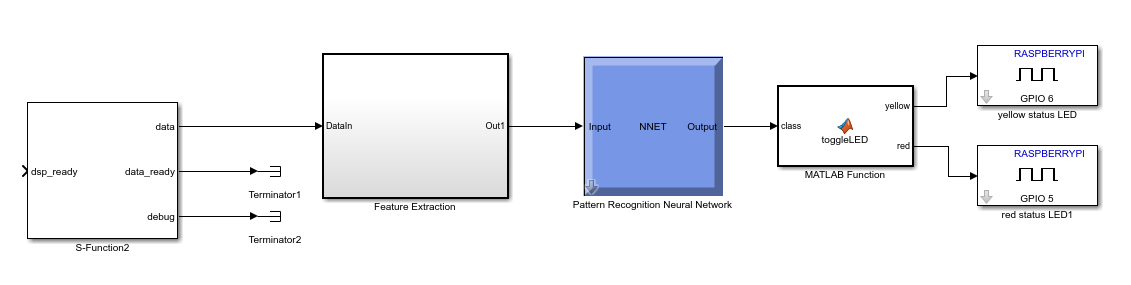

Ich hänge noch ein Schmema meines aktuellen Simulink-Modells an.

Lieben Dank für Eure Mühe
nicop
