| pospiech |
Forum-Century
|
 |
Beiträge: 130
|
|
|
|
Anmeldedatum: 03.09.07
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 19.09.2010, 17:18
Titel: grid linienstil?
|
 |
Wenn ich in meinem Plot den Grid anschalte dann sieht das sinnvoll aus.
Wenn ich aber mit print exportiere dann habe ich in x und y nur noch eine Linie und 1 Pixel dicke Linien bei 300 dpi (also Bildgrößen von 3000 x 2000 Pixel).
Die Grids können damit nichtmal mehr dargestellt oder gedruckt werden.
Wie also ändert man den Linienstil von etwas für das es keinen Handle gibt??
|
|
|
|
|
|
| eupho |
Forum-Meister
|
|
Beiträge: 777
|
|
|
|
Anmeldedatum: 07.01.09
|
|
|
|
Wohnort: Marburg
|
|
|
|
Version: R2009b
|
|
|
|
|
|
|
Verfasst am: 19.09.2010, 21:10
Titel:
|
|
Ich suche auch nach einer Lösung, über
kann man zwar die Linien dicker machen, dies ändert gleichzeitig aber auch die Achsenlinienstärke und ist daher keine schöne Variante..
|
|
|
|
| Sco |
Forum-Meister
|
|
Beiträge: 699
|
|
|
|
Anmeldedatum: 15.08.10
|
|
|
|
Wohnort: Dundee
|
|
|
|
Version: 2008a, 2010a
|
|
|
|
|
|
|
Verfasst am: 20.09.2010, 00:15
Titel:
|
|
| |
 |
 |
Hallo,
Die Linienart des Grids ändert man mit:
Dabei bestehen folgende Linienoptionen (siehe auch Axes Properties --> GridLineStyle):
- | - -| : | -. | none
Jedoch ändert dies, jedenfalls bei mir, nicht wirklich was an eurem Problem bei der Ausgabe (ausser man stellt die dpi auf 50 oder so was, aber das will man ja nicht  ).
Ich habe es mit dem folgenden Programm gemacht:
http://www.mathworks.com/matlabcentral/fileexchange/10889-savefig

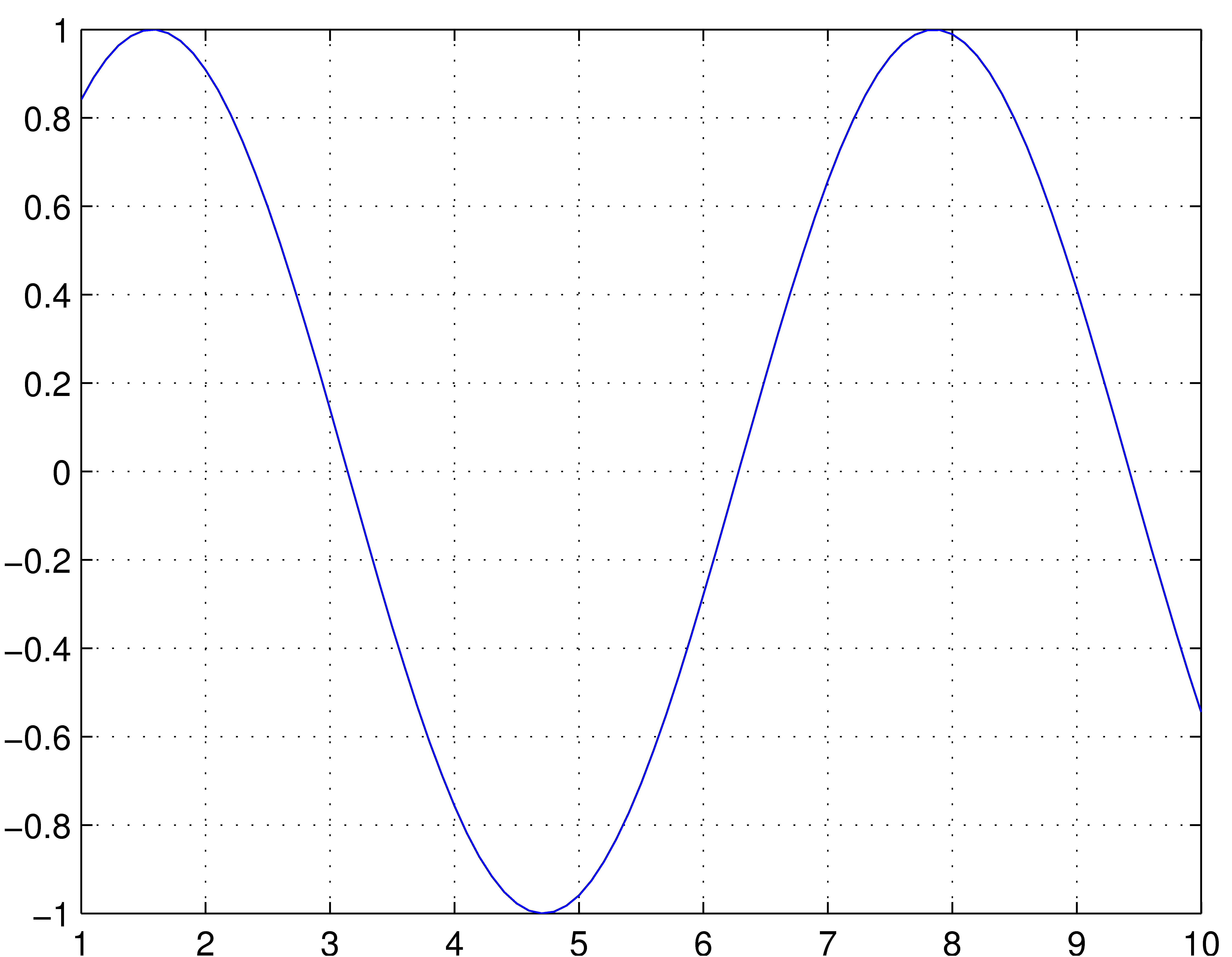

welches erst das Bild als EPS temporär abspeichert und dann mittels Ghostscript in ein beliebiges Format umwandelt. Dabei muss Ghostsricpt natürlich installiert sein. Ausserdem schneidet es auch gleich das Bild zurecht, so dass keine sinnlosen Ränder mehr vorhanden sind. Das Ergebnis mit dem Standardgrid ist ausgezeichnet, d.h. keine durchgezogen Linien mehr-->siehe angehängte Datei.
P.s.: Wenn ihr neben den Standardbildformaten (JPG,PNG,TIF) auch EPS oder PDF verarbeiten könnt, dann solltet ihr eure plots auch in diesen beiden Formaten mit dem plot-Befehl exportieren lassen, da hierbei dieser "Fehler" gar nicht erst auftritt (was das vorgeschlagen Programm eben ausnutzt).
Hoffe das hilft erstmal weiter...
MFG
Sco
| Beschreibung: |
|
Download |
| Dateiname: |
nicefig.png |
| Dateigröße: |
138.55 KB |
| Heruntergeladen: |
1128 mal |
|
|
|
|
|
|
|
