GUI - 3D Plot mit Slider drehen



Sharkfest
Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.03.2018, 18:56     Titel: GUI - 3D Plot mit Slider drehen
  Antworten mit Zitat
Hallo,
ich habe vor Kurzem uicontrol-Elemente in meine 3D-Plots geschrieben um sie komplett drehen zu können. Gemacht habe ich das mit folgendem Code:

Code:
       Azimut = uicontrol('style', 'slider', 'Min', 0, 'Max', 90, 'SliderStep', [1/180, 1/18],'value', 45, 'Position', [400,40,120,10], 'callback', @(src,evt)disp(get(src,'Value')));
        addlistener(Azimut,'Value','PostSet',@(~,~) updateView('Azimut'));


        Elevation = uicontrol('style', 'slider', 'Min', 0, 'Max', 90, 'SliderStep', [1/180, 1/18],'value', 45, 'Position', [400,20,120,10], 'callback', @(src,evt)disp(get(src,'Value')));
        addlistener(Elevation,'Value','PostSet',@(~,~)updateView('Elevation'));


        function updateView(src)

        [az,el] = view;
        switch src
            case 'Azimut'
                az = get(Azimut,'Value');
            case 'Elevation'
                el = get(Elevation, 'Value');
        end

        view(az,el);
        end


Wie würde dieselbe Funktion in GUI mit 2 Slidern aussehen. Meine bisherigen Versuche waren leider erfolglos.
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 18.520
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 06.03.2018, 20:46     Titel:
  Antworten mit Zitat
Hallo,

der Code erzeugt ja ein Fenster mit Kontrollelementen, also im Grunde eine GUI.
Was genau möchtest du denn jetzt ändern?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Sharkfest
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.03.2018, 20:53     Titel:
  Antworten mit Zitat

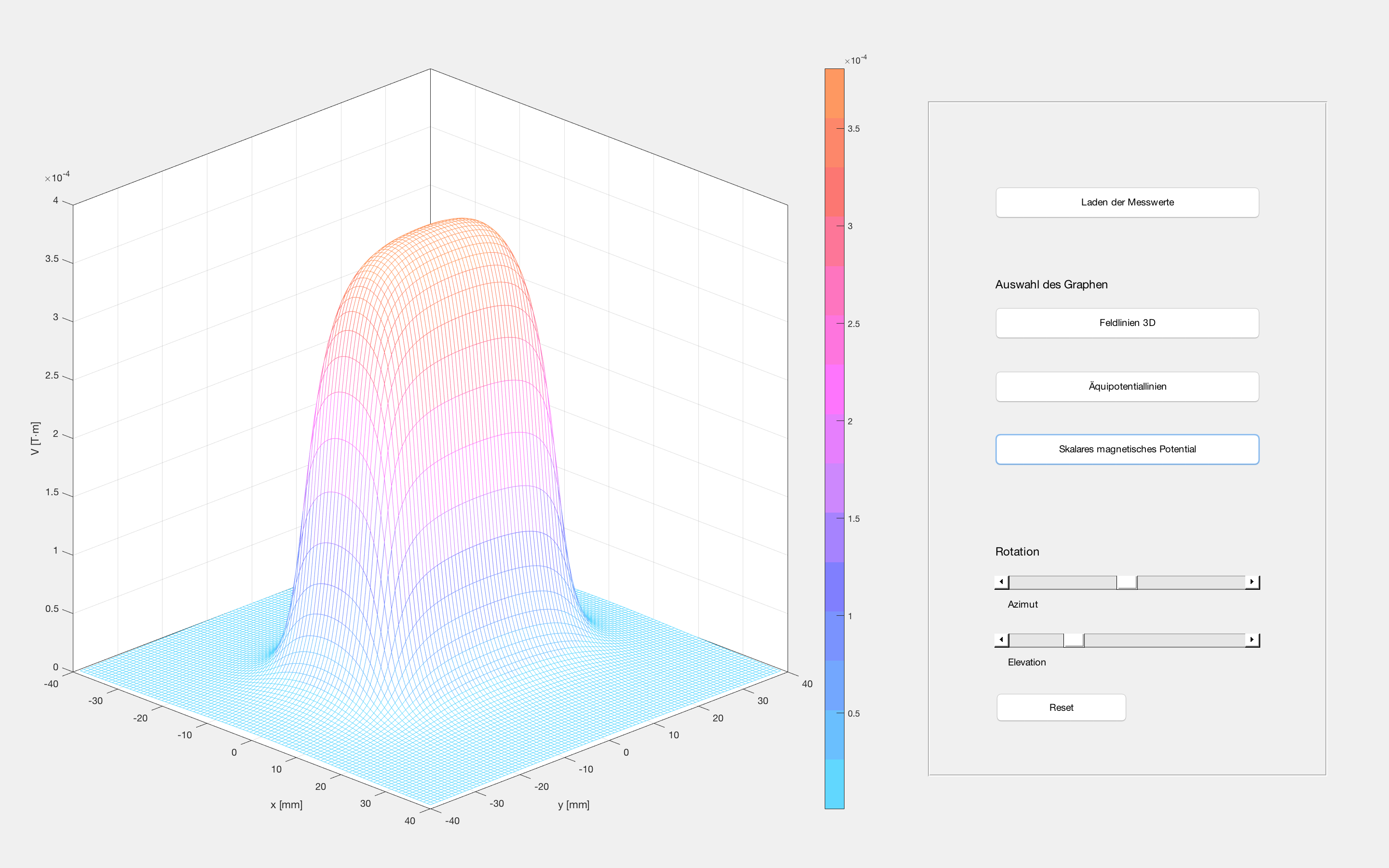

Ich möchte das auf die Slider in meiner GUI anwenden, damit ich nicht die Slider in dem eigentlichen Plot habe. Ich habe es leider nicht hinbekommen, mit dem Befehl get(handles.slider1...) die Winkel so zu verändern, wie es der Code darüber für die UIControl tut. Anbei ein Bild meiner GUI.

Bildschirmfoto 2018-03-06 um 19.50.02.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2018-03-06 um 19.50.02.png
 Dateigröße:  757.82 KB
 Heruntergeladen:  41 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.520
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 06.03.2018, 21:50     Titel:
  Antworten mit Zitat
Hallo,

was genau hast du versucht, und welche Probleme sind dabei aufgetreten?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Sharkfest
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.03.2018, 22:00     Titel:
  Antworten mit Zitat
Ich habe meinen Fehler gefunden. Ich hab jeweils in einer Callbackfunktion nur einen von
Code:
az = get(handles.slider1,'Value');
el = get(handles.slider2,'Value');

view(az,el)
drin und dachte zuerst, die würden auf einander zugreifen. Es müssen aber in Beide jeweils az und el.

Grüße Chris
Private Nachricht senden Benutzer-Profile anzeigen
