Verfasst am: 25.07.2018, 18:36 Titel: GUI-Objekt gesucht: Interaktive table/ Listbox o.Ä...

Guten Tag zusammen,

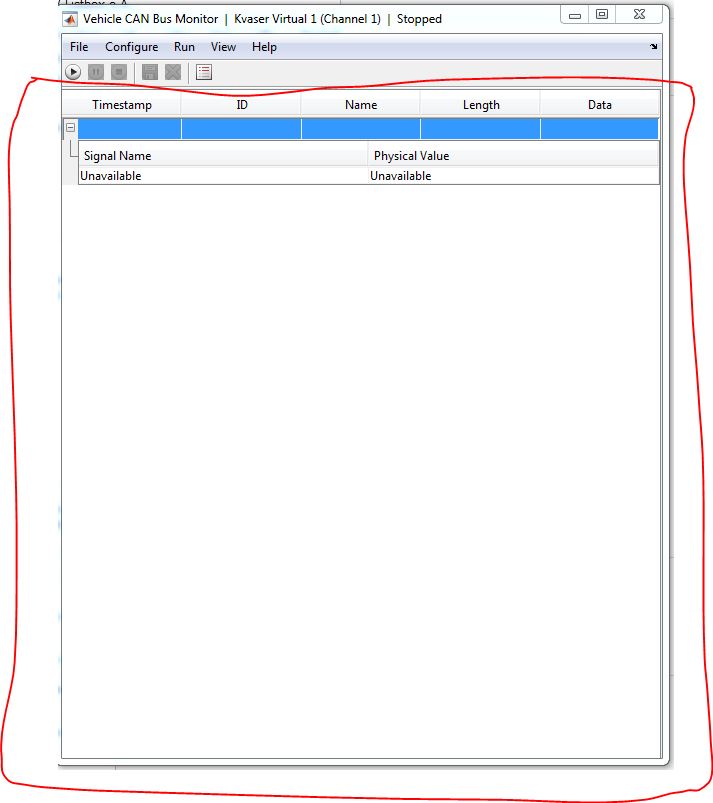

ich bin auf der Suche nach einer bestimmten Funktion von der ich nicht weiß wie sie heißt oder ob es sowas überhaupt gibt. Ein Bild sagt mehr als tausen Worte (siehe Anhang). Oder man öffne die Vehicle CAN Bus Monitor wenn möglich.

Ich möchte also eine Ausgabe, die genauso funktioniert wie im CAN Bus Monitor oder im CANalyzer (Unbenannt2) in meiner GUI haben. Wenn ich also auf das Minus drücke soll sich die aufgeklappte Tabelle schließen. Wenn ich dann auf das Plus drücke, soll sie sich wieder öffnen.

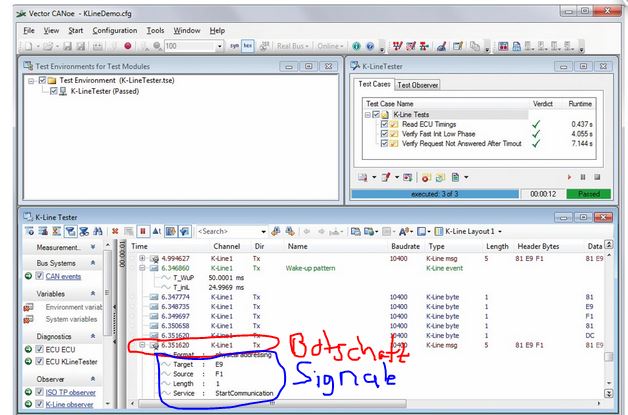

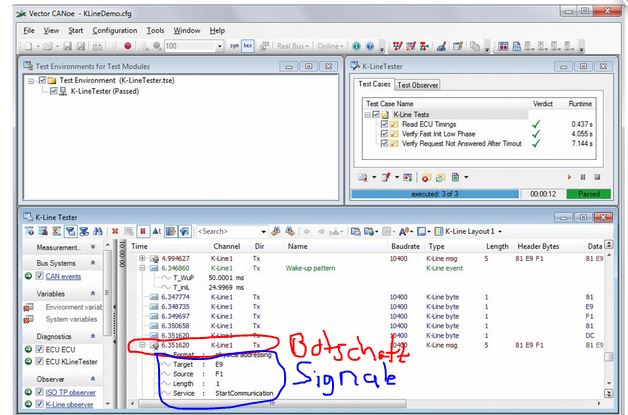

Oder wenn man das Bild"Unbenannt2" öffnet sieht man die bestmögliche Darstellung, die ich auch haben will.

Sinn dahinter ist eine bessere Übersichtlichkeit der Ausgabe aller Botschaften (rot) und der zugehörigen Signale (blau).

Ich hoffe jemand hat mir einen guten Hinweiß, wie ich eine solche Darstelung in meine GUI bekomme Surprised

Danke

Grüße Paddy


Beschreibung:

Download

Dateiname:


Dateigröße:

56.42 KB

Heruntergeladen:

380 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

61.38 KB

Heruntergeladen:

391 mal

_________________

Matlab Version R2016a
Anfänger

J0nas

Forum-Century


	Beiträge: 208

	Anmeldedatum: 10.09.15

	Wohnort: ---

	Version: ab 2016a

Verfasst am: 26.07.2018, 06:47 Titel:

Hallo Paddy,

hast du's schon mal mit uitree und uitreenode versucht?

Einziges Problem dabei:

Zitat:


Use only with App Designer or figures created with the uifigure function. GUIDE and figures created with the figure function do not support trees.

Grüße
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable

Patze

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 24.10.16

	Wohnort: Stuttgart

	Version: ---

Verfasst am: 30.07.2018, 21:11 Titel:

Hi Jonas,

vielen dank. Leider kann ich AppDesigner nur in meiner Studentenversion nutze, nicht aber auf der Arbeit.
Allerdings ist uitreenode auch nicht ganz das richtige. Durch deinen Tipp konnte ich aber herausfinden, dass das was ich suche eine treenode table ist.

Ich werde das nun denke ich mit einer table achen, bei der ich eine Spalte reserviere für checkboxen, die ichüber einen cellcallback aktiviere oder deaktiviere.

Falls jemand eine treenodetable Funktion kennt, wäre mir die natürlich lieber Smile

Danke
_________________

Matlab Version R2016a
Anfänger

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 30.07.2018, 21:15 Titel:

Hallo,

wie sieht's damit aus?
https://de.mathworks.com/matlabcent.....trols-for-user-interfaces

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Patze

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 24.10.16

	Wohnort: Stuttgart

	Version: ---

Verfasst am: 30.07.2018, 21:21 Titel:

Hi Harald,

darauf bin ich auch schon gestoßen. Leider unterstützt das nicht die Tabellenfunktion, die ich gerne hätte.

Grüße Paddy
_________________

Matlab Version R2016a
Anfänger

Patze

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 24.10.16

	Wohnort: Stuttgart

	Version: ---

Verfasst am: 22.08.2018, 15:57 Titel:

Hallo,

ich habe nun eine Treetable mit einer Table hingepfuscht, die auch ganz gut funktioniert.

Allerdings habe ich eine neue Frage, die ich seit einiger Zeit nicht lösen kann.

Ich habe eine GUI mit Guide erstellt (ich ärger mich bereits).
In dieser GUI habe ich einen Button definiert, der mir eine neue GUI öffnet.

Hier der Code:

Code:

function uipushtool1_ClickedCallback(hObject, eventdata, handles)
% hObject handle to uipushtool1 (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)

handles.f2=figure('MenuBar', 'none');
handles.pb1=uicontrol('parent',handles.f2,'Style','pushbutton','String','Close','Units','normalized','Position',[0.94 0.01 0.05 0.05],'Callback',@F2_PB_close);
handles.lb1=uicontrol('parent',handles.f2,'Style','listbox','String','Botschaften','Units','normalized','Position',[0.01 0.1 0.1 0.8]);
handles.lb2=uicontrol('parent',handles.f2,'Style','listbox','String','Signale','Units','normalized','Position',[0.15 0.1 0.1 0.8]);
handles.pb2=uicontrol('parent',handles.f2,'Style','pushbutton','String','Add','Units','normalized','Position',[0.12 0.75 0.02 0.02],'Callback',@add_signal);
handles.pb3=uicontrol('parent',handles.f2,'Style','pushbutton','String','Del','Units','normalized','Position',[0.12 0.68 0.02 0.02],'Callback',@del_signal);
handles.pb4=uicontrol('parent',handles.f2,'Style','pushbutton','String','Start','Units','normalized','Position',[0.01 0.94 0.05 0.05],'Callback',@F_2_start);
guidata(hObject, handles);

function F_2_start(hObject, eventdata, handles)

str_CAN='CAN_NR_1';
MSG=fieldnames(handles.CAN_record.(str_CAN))

Funktion ohne Link?

Wenn ich nun die Callback Funktion des Start Buttons aufrufe wird handles nie übergeben. Das ist leider ein großes Problem, da ich dort bereits wichtige Informationen abgespeichert habe. Hat da jemand eine Idee?

Vielen Dank schon Mal für eure Hilfe Very Happy

_________________

Matlab Version R2016a
Anfänger

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 22.08.2018, 17:38 Titel:

Hallo,

wohin soll Handles denn übergeben werden?

Falls es darum geht, sie in den Callbacks der 2. GUI verwenden zu können, siehe hier:
http://de.mathworks.com/help/matlab.....data-among-callbacks.html

Grüße,
Harald
