Verfasst am: 18.06.2010, 09:06 Titel: GUI oder Figure für diese Lösung?

Hallo,

Ich habe meine Aufgabe in Simulink gelöst und möchte nun die Ergebnisse erwas Kompakter in einem Ausgabe Fenster anzeigen lassen. Vom Erstellen von Figure´s bzw GUi´s hab ich gar keine Ahnung deswegen bitte ich euch um einen Rat?

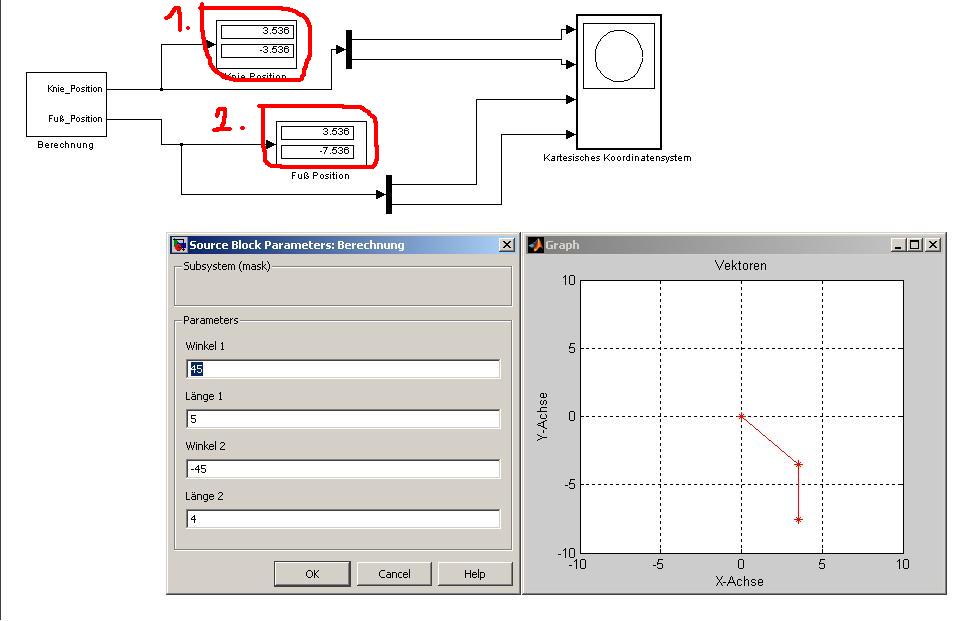

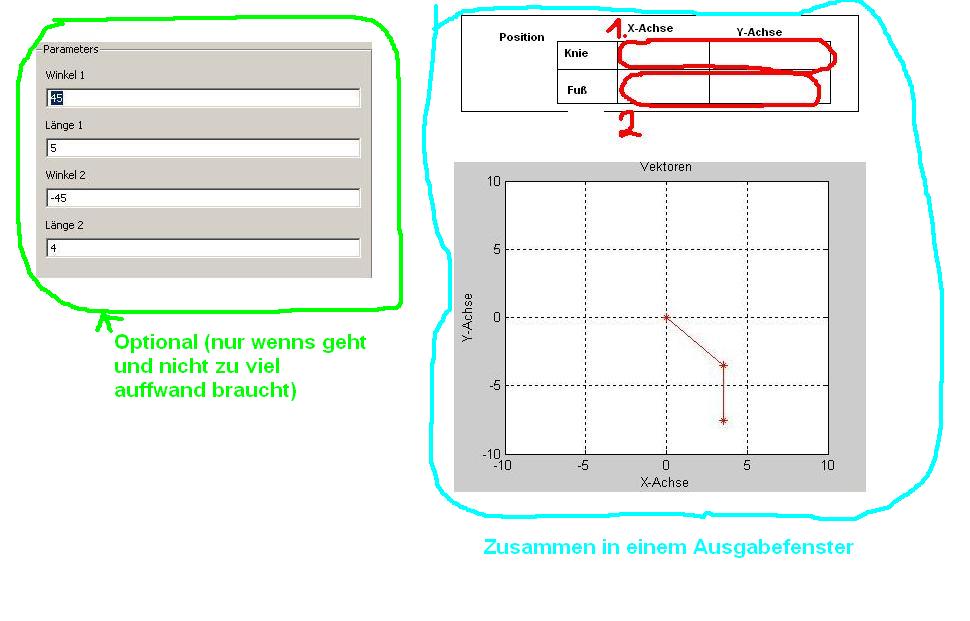

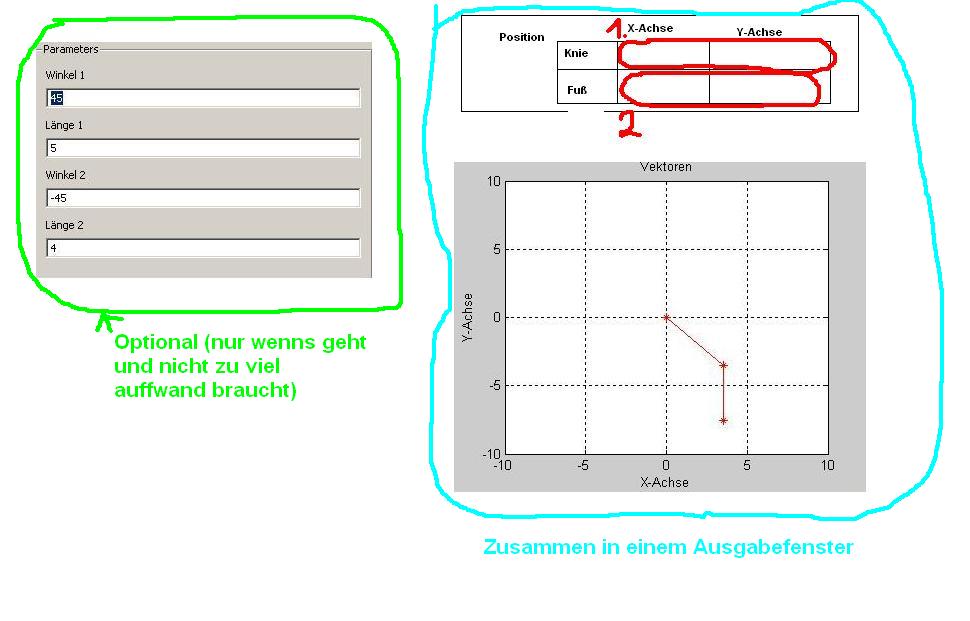

Als anhang habe ich 2 Bilder eingefügt das eine Zeigt wie es zur Zeit ist und das andere wie ich es gerne hätte.

Die eingabemaske muss nicht unbedingt in einem Fenster mit den Ergebnissen sein das ist nur Optional. Wichtig ist für mich das die Positionen mir dezimal und Graphisch in einem Ausgabefenster angezeigt werden.

Welcher Lösungsweg ist da empfehlenswerter (einfacher), und hat jemand ein paar Tip´s bzw Quellen zu gute Anleitungen um GUI und Figure erstellen, bearbeiten.

Bedanke mich schon mal im vorraus für jede Hilfe.
Danke
MfG
ffmboy


Beschreibung:

Download

Dateiname:


Dateigröße:

63.53 KB

Heruntergeladen:

535 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

62.23 KB

Heruntergeladen:

619 mal

Gregor

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 04.03.10

	Wohnort: ---

	Version: 2010a

Verfasst am: 19.06.2010, 15:06 Titel:

Mal schnell die wesentlichen Bedienelemente zusammengeschustert...

Code:

function h

h.fig = figure ('Name','Modifiy Text ',... %Figure wird erstellt
'Colormap', 'default', ...
'MenuBar','none',...
'ToolBar','none',...
'NumberTitle','off',...
'position', [130 130 400 400]);

h.ax1 = axes ('units','pixels',... % Graphikfenster
'position',[150 30 200 200],...
'xlim',[1 256],'ylim',[1 256]);
% durch plot wir der graph erstellt

%% Hier kommen die ganzen edit fields von der linken Seite
uipanel('Title','Parameters','FontSize',12,...
'units','pixels',...
'position', [10 10 100 100]);

text= '45';

h.Parameters1 = uicontrol('units','pixels',...
'style','edit', 'FontSize',12,...
'position', [20 20 50 20],...
'string', text,...
'FontWeight', 'bold',...
'HorizontalAlignment', 'left',...
'BackgroundColor','white');

uicontrol('units','pixels',...
'style','text', 'FontSize',12,...
'position', [20 40 50 20],...
'string', 'Länge',...
'FontWeight', 'bold',...
'HorizontalAlignment', 'left',...
'BackgroundColor','white');

h.OK = uicontrol('style','pushbutton',...
'string','OK',...
'position', [50 150 50 33],...
'Callback','OK', ...
'ForegroundColor', [1 1 0],...
'FontWeight', 'bold'); %,...

set(h.OK , 'callback', {@SetOK, h});

function h = SetOK(hObject, eventdata, h)

a0 = get(h.Parameters1, 'string');
a0 = str2double(a0)
plot (a0, '--rs')

Funktion ohne Link?

Ich hoffe ich habe die Frage richtig verstanden. Aber in diesem Sinne mit Übergabe der Variablen in den edit-bowen bei bestätigung mit Ok müsste es funktionieren.

Viele Grüße
Gregor

ffmboy

Themenstarter

Forum-Anfänger


	Beiträge: 20

	Anmeldedatum: 08.12.09

	Wohnort: ---

	Version: ---

Verfasst am: 26.07.2010, 15:23 Titel:

Vielen dank für die schnelle Antwort.

An diesem Beispiel kann man sich gut orientieren!

ffmboy

Themenstarter

Forum-Anfänger


	Beiträge: 20

	Anmeldedatum: 08.12.09

	Wohnort: ---

	Version: ---

Verfasst am: 27.07.2010, 10:59 Titel:

Hallo

weiß jemand den befehl für ein anzeigefenster!

uicontrol('units', 'pixels')....

ist ja der befehl für ein eingabefenster!

ich hätte gerne den befehl für ein ausgabe bzw anzeigefenster.
Danke

Gregor

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 04.03.10

	Wohnort: ---

	Version: 2010a

Verfasst am: 27.07.2010, 11:09 Titel:

Wenn Du meinst, dass ein Wert der sich ändert angezeigt werden soll, dann geht das schon damit. Du kannst ein Handle auf die uicontrol machen. h.name = uicontrol (... . Der Wert 'String' soll aktualisiert werden. Zb durch den aktuellen Wert der Variable var1 in irgend einer Schleife oder Subfunktion, die aufgerufen werden kann. In diesem Fall gibt man dort den Befehl set('h.name', 'String', var1) ein. Ändert sich var1 wird der Eintrag in String von h.name geändert und damit das gewünschte angezeigt.

Grüße

ffmboy

Themenstarter

Forum-Anfänger


	Beiträge: 20

	Anmeldedatum: 08.12.09

	Wohnort: ---

	Version: ---

Verfasst am: 27.07.2010, 11:16 Titel:

Code:

h.Parameters1 = uicontrol('units','pixels',...
'style','edit', 'FontSize',12,...
'position', [20 20 50 20],...
'string', text,...
'FontWeight', 'bold',...
'HorizontalAlignment', 'left',...
'BackgroundColor','white');

uicontrol('units','pixels',...
'style','text', 'FontSize',12,...
'position', [20 40 50 20],...
'string', 'Länge',...
'FontWeight', 'bold',...
'HorizontalAlignment', 'left',...
'BackgroundColor','white');

Funktion ohne Link?

mit diesem befehl erstellt mit matlab ja ein eingabefenster heißt ich kann dort die werte verändern!

Nun möchte ich 4 anzeigefenster erstellen. Diese sollen nur einen wert anzeigen![/code]

Gregor

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 04.03.10

	Wohnort: ---

	Version: 2010a

Verfasst am: 27.07.2010, 11:21 Titel:

Dann muss 'style' auch 'text' sein. Der Wert in 'String' kann aktualisiert werden, lässt sich aber nicht editieren.

ffmboy

Themenstarter

Forum-Anfänger


	Beiträge: 20

	Anmeldedatum: 08.12.09

	Wohnort: ---

	Version: ---

Verfasst am: 27.07.2010, 11:29 Titel:

Also nur zum Verständniss in diesen Anzeigefenstern sollen danach die errechneten werte aus simulink angezeigt werden!!!

ist es da nicht einfacher eine Funktion zu erstell
Nur zur info ich hab gar keine Ahnung von Matlab Syntax bzw Programmierung!!!!

ffmboy

Themenstarter

Forum-Anfänger


	Beiträge: 20

	Anmeldedatum: 08.12.09

	Wohnort: ---

	Version: ---

Verfasst am: 27.07.2010, 11:45 Titel:

ok habs!
statt 'edit' muss 'text' bzw dann der wert der angezeigt werden soll!


Einstellungen und Berechtigungen
