Hamming vs. Cosine


Unrealmirakulix
Forum-Anfänger

Forum-Anfänger

Beiträge: 44
Anmeldedatum: 11.11.12
Wohnort: ---
Version: 2015a
     Beitrag Verfasst am: 12.11.2012, 16:39     Titel: Hamming vs. Cosine
  Antworten mit Zitat
Code:
%rampfilter
ramp = [2 * [0:(rows-1), rows:-1:1 ]' / rows*2]

% cosine
cosine = abs(cos(2*pi*(0:(rows*2-1))/(2*rows*2)));
filter_cos = ramp .* cosine';

% Hamming filter
hamming = 0.54 - 0.46*cos(2*pi*(0:(rows*2-1))/(rows*2));
ham = [ hamming(rows:rows*2) hamming(1:rows-1) ];
filter_ham = ramp .* ham';


Hallo,

ich versuche gerade bei einer Bildrekonstruktion (Input Bild ... -> FFT + Filterfenster -> ... -> rekonstruiertes Bild) diese Filter zu vergleichen.

an bei die Plots.

Hamming arbeitet am saubersten, Cosine ist ganz gut, die Rampe brauchbar.

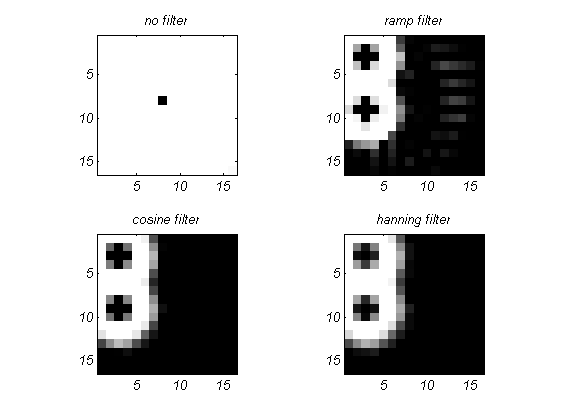

 Beschreibung:
Rekonstruktion des einfachen Testbildchens

Download
 Dateiname:  reconstruction.png
 Dateigröße:  5.05 KB
 Heruntergeladen:  448 mal
 Beschreibung:
einfaches Testbildchen

Download
 Dateiname:  inpu_data.png
 Dateigröße:  567 Bytes
 Heruntergeladen:  460 mal

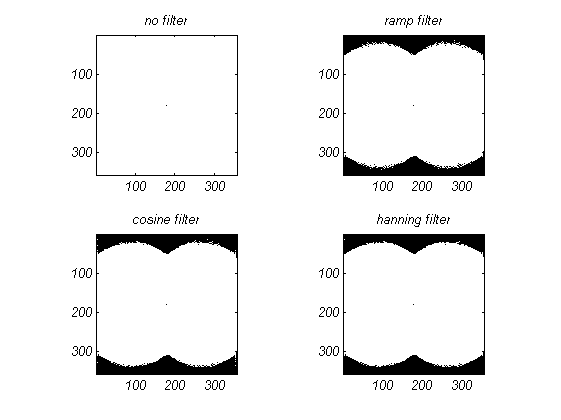

 Beschreibung:
Rekonstruktion der etwas komplexeren Grafik

Download
 Dateiname:  reconstruction_2n.png
 Dateigröße:  4.85 KB
 Heruntergeladen:  429 mal

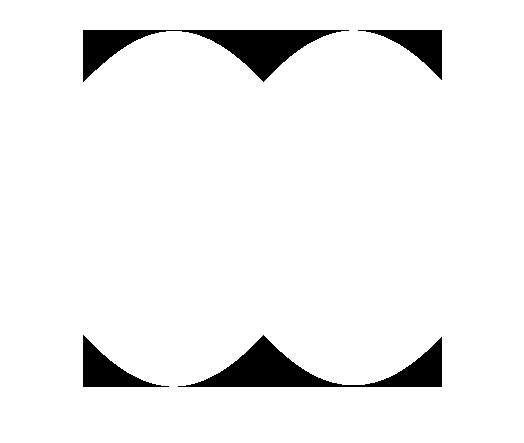

 Beschreibung:
etwas komplexere Grafik

Download
 Dateiname:  inpu_data_2n.png
 Dateigröße:  2.97 KB
 Heruntergeladen:  455 mal
Private Nachricht senden Benutzer-Profile anzeigen


dmjr
Forum-Century

Forum-Century

Beiträge: 199
Anmeldedatum: 02.10.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.11.2012, 18:32     Titel:
  Antworten mit Zitat
Was genau ist deine Frage?
Private Nachricht senden Benutzer-Profile anzeigen

Unrealmirakulix
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 44
Anmeldedatum: 11.11.12
Wohnort: ---
Version: 2015a
     Beitrag Verfasst am: 12.11.2012, 18:44     Titel:
  Antworten mit Zitat
-> Warum wird das Bild schöner mit dem Hamming rekonstruiert als mit dem Cosine? (möglichst techn. begründen)

Wink
