Verfasst am: 17.05.2011, 14:20 Titel: HD Grafik wird fehlerhaft angezeigt

Hallo,
ich möchte mit Matlab eine Bilddatei in Fullhd öffnen. Beim anzeigen hat diese Grafik jedoch Fehler, egal ob ich sie mit imshow, imagesc oder image darstelle. Habe es sowohl auf meinem Mac als auch auf einem Windowsrechner ausprobiert, beides mal der gleiche Fehler. Der Fehler tritt auch bei verschiedenen Dateiformaten auf, habe png und bmp ausprobiert. Die bmp Datei ist dabei einfach ein 8Bit Graustufen Bild. Hab die beiden Grafiken mal in den Anhang gehängt.

Ist das Problem bekannt und gibts einen Bugfix?

mfg


Beschreibung:

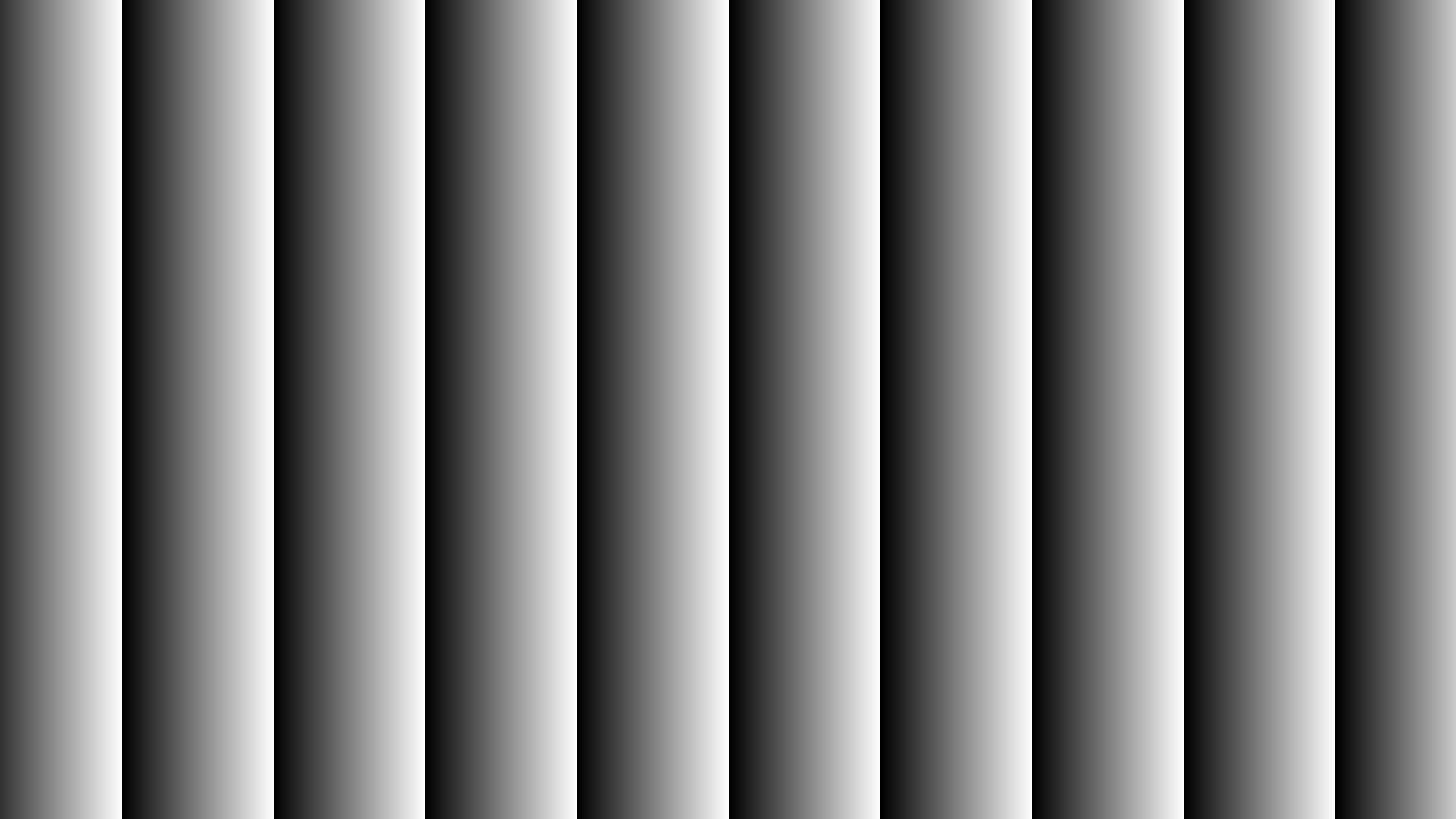

Originalbild

Download

Dateiname:


Dateigröße:

11.03 KB

Heruntergeladen:

379 mal


Beschreibung:

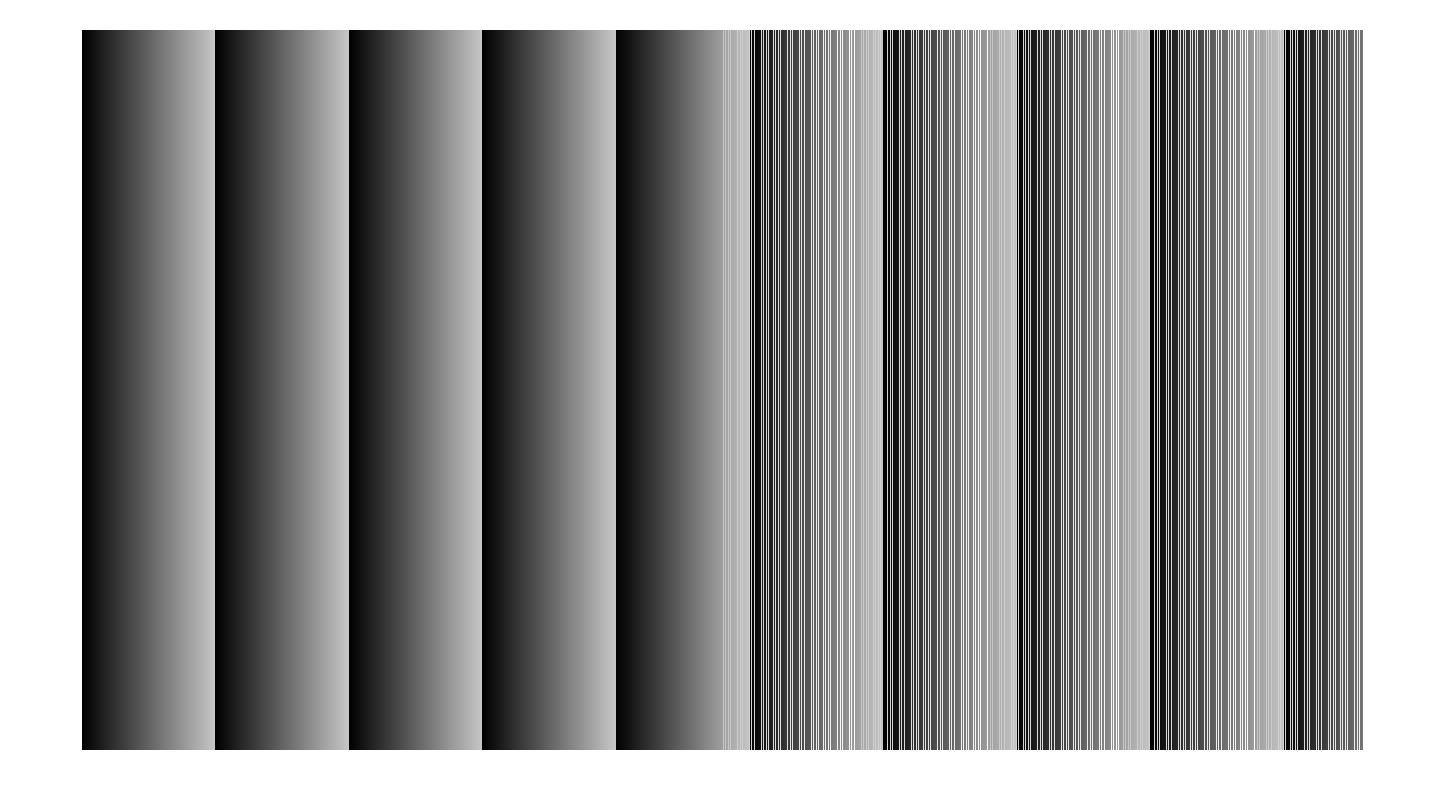

Bild durch Matlab angezeigt. Auch beim ranzoomen ist der Fehler vorhanden

Download

Dateiname:


Dateigröße:

6.45 KB

Heruntergeladen:

342 mal

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 17.05.2011, 14:45 Titel:

Hallo

Wie hast du es eingelesen?
Bei mir funktioniert folgendes:

Code:

[X,map]= imread('vorher.png')
imshow(X,map)

Funktion ohne Link?

confuso

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 12.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 17.05.2011, 15:05 Titel:

Ah, habs ohne map eingelesen, jetzt funktionierts! Wunderbar, danke.

Direkt ne schnelle Frage hinterher...

ich erstelle mit figure() eine Grafik,
dann lasse ich eine for-Schleife durchlaufen, bei der bei jedem durchgang mit imshow ein neues Bild dargestellt werden soll.
Hier mal der Code:

Code:

f1= figure();
imshow(Image);

set(f1, 'position', [1, 1, 1920, 1080],...
'IntegerHandle','off',...
'MenuBar','none',...
'ToolBar','none',...
'Renderer','OpenGL',...
'DoubleBuffer','on',...
'OuterPosition', [1, 1, 1920, 1080]);

for j=1:100
[I,map] = imread(fullfile('images/',...
[int2str(j) '.bmp']));

imshow(I,map,'border','tight');
drawnow;
end

Funktion ohne Link?

Beim erstellen der figure wird mir die erste Grafik auch im Vollbild angezeigt. Beim laden der Bilder in der Schleife wird das Bild aber wieder autoskaliert... hab schon alles möglcihe ausprobiert , habe keine Ahnung wie ich das autoscaling verhindern kann...

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 17.05.2011, 16:30 Titel:

Hallo confuso,

Code:

f1= figure( 'position', [1, 1, 1920, 1080],...
'IntegerHandle','off',...
'MenuBar','none',...
'ToolBar','none',...
'Renderer','OpenGL',...
'DoubleBuffer','on');
% Nein! 'OuterPosition', [1, 1, 1920, 1080]
AxesH = axes('Units', 'normalized', 'Position', [0, 0, 1, 1], ...
'NextPlot', 'add');
ImageH = imshow(Image, 'Parent', AxesH);

for j=1:100
[I,map] = imread(fullfile('images/',...
[int2str(j) '.bmp']));
set(ImageH, 'CData', ind2rgb(I, map));
drawnow;
end

Funktion ohne Link?

Vielleicht hilft das. Statt immer ein neues Image-Objekt zu zeichnen, ist es viel schneller einfach die dargestellten Werte des existierenden Image-Objekts zu ändern.

Du kannst übrigens nicht gleichzieitig die Position und OuterPosition einer Figure festlegen.

Gruß, Jan

confuso

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 12.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 17.05.2011, 17:14 Titel:

Hallo Jan,
danke , dass sieht schon sehr vielversprechend aus! Das Fenster ist im Vollbild und die Grafik wird richtig angezeigt... Leider ist aber immer noch dieser dicke Rahmen um das Bild herum...

hab noch die 'Box' auf off gestellt, aber leider ohne Erfolg. Außerdem hab ich ein bisschen mit der Position gespielt:

Code:

AxesH = axes('Units', 'normalized', 'Position', [-0.04, -0.15, 1.14, 1.3], ...
'NextPlot', 'add','Box','off');

Funktion ohne Link?

allerdings finde ich das sehr unschön, da ich das jetzt Pi*Daumen angepasst habe. Schöner wäre es, den Rand komplett zu deaktivieren.. Hast du da zufällig auch noch einen Tipp für ? Danke Smile

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 17.05.2011, 18:15 Titel:

Hallo

das liegt mehr am IMSHOW, diese Funktion verändert Axes Einstellungen
IMAGESC stattdessen nutzen, AXES entsprechend vorbereiten und mit IMAGESC darstellen

confuso

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 12.01.11

	Wohnort: ---

	Version: ---

Verfasst am: 17.05.2011, 18:43 Titel:

ah super, jetzt funktionierts... muss zwar das Bild immer noch etwas hochskalieren, warum auch immer, aber ich glaub damit kann ich leben Wink

Danke!
