Verfasst am: 17.06.2013, 19:04 Titel: Herauslesen von S/W Flächen aus geplotteter (X,Y) Matrix

Hallo Liebe Gemeinde,

ich arbeite mich gerade mit MatLab ein und bin auf dieses Forum gestoßen Very Happy

Ich habe folgendes, mir nicht trivial erscheinendes Problem:

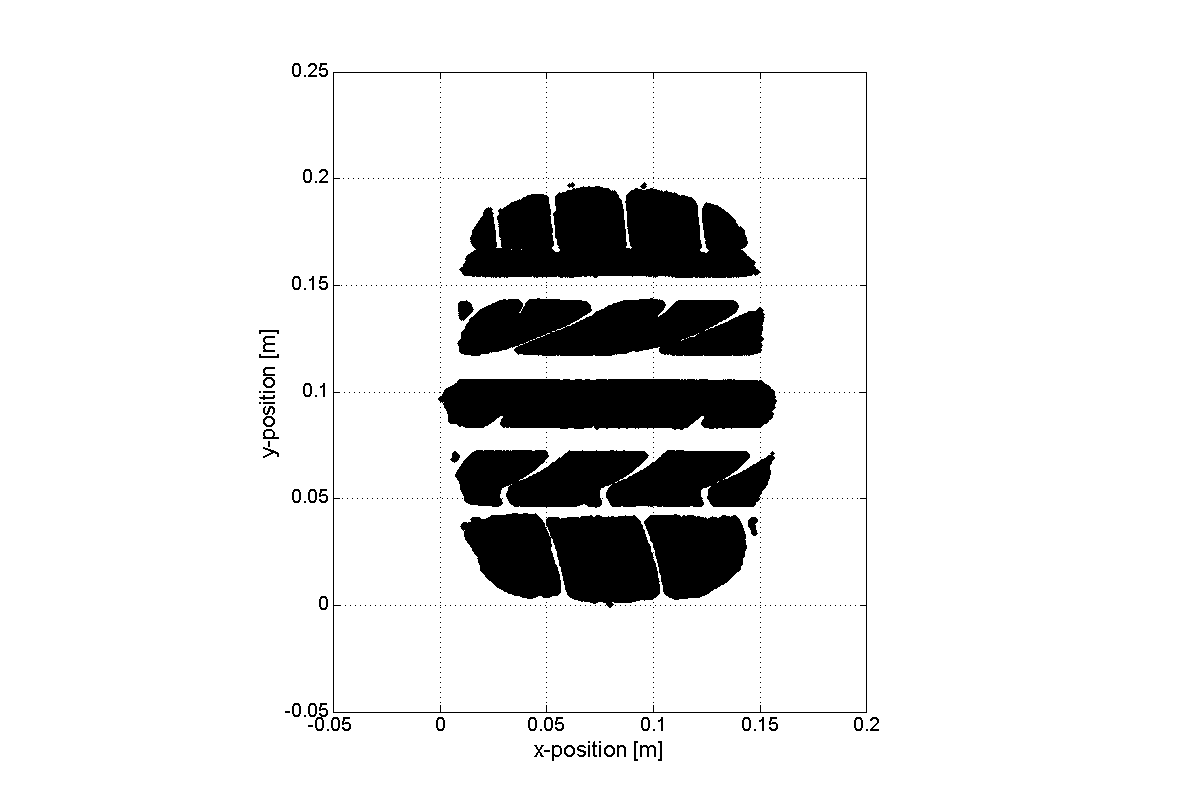

Aus einer Messung habe ich eine sehr große Punktewolke (X,Y) Matrix in Matlab. Diese plotte(x,y) ich und erhalte eine ebene Darstellung eines S/W Abdruckes eines Reifenlatsches. Ich möchte nun die schwarzen Flächen herauslesen und mittels einer vorgegebener, konstanter Höhe 3D darstellen (Profilblöcke). Quasi eine Art Profil.

Mein Problem ist nun, wie kann ich die schwarzen Flächen herauslesen / einfangen, um damit weiter zu arbeiten? Ein Ansätz oder Richtung wäre sehr Hilfreich.

Vielen Dank


Beschreibung:

Download

Dateiname:


Dateigröße:

12.9 KB

Heruntergeladen:

463 mal

herrstanc

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 12.06.13

	Wohnort: Dresden

	Version: ---

Verfasst am: 18.06.2013, 01:20 Titel:

edit:

es handelt sich bei der Matrix um ein [1000x1200x2] double (file1)

Code:

clear; close all; clc;
load file1;
profilhoehe=8;
% 2D Darstellung erzeugen
figure, plot( file1(:,:,1), file1(:,:,2), 'k.' );
% Auslesen der einzelnen Matrizen
x=file1(:,:,1);
y=file1(:,:,2);
z=profilhoehe*ones(1000,1200);
plot3(x,y,z,'k');
box on;

Funktion ohne Link?

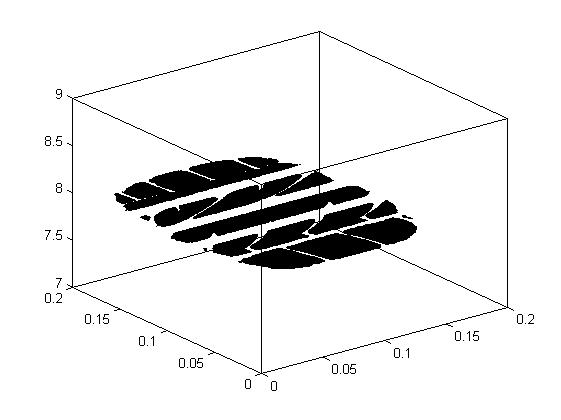

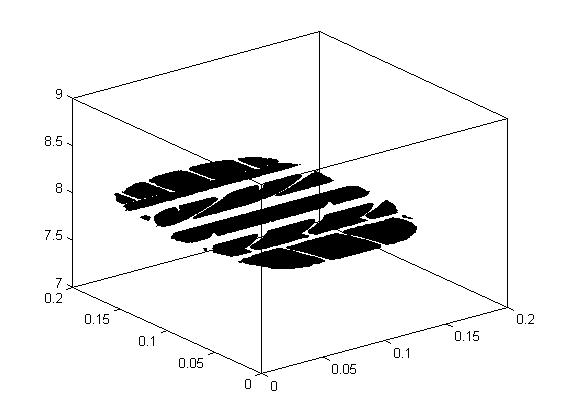

Ergibt die Fläche "schwebend" im Raum. Um ein Profil zu erhalten, müsste ich nun die schwarzen Punkte mittels einer Senkrechten zur X-Y Ebene verbinden? Komme hier nicht weiter.


Beschreibung:

Download

Dateiname:


Dateigröße:

25.78 KB

Heruntergeladen:

530 mal
