hilfe für plot mit images (.tiff)



ThomsDay
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 04.06.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.06.2022, 17:49     Titel: hilfe für plot mit images (.tiff)
  Antworten mit Zitat

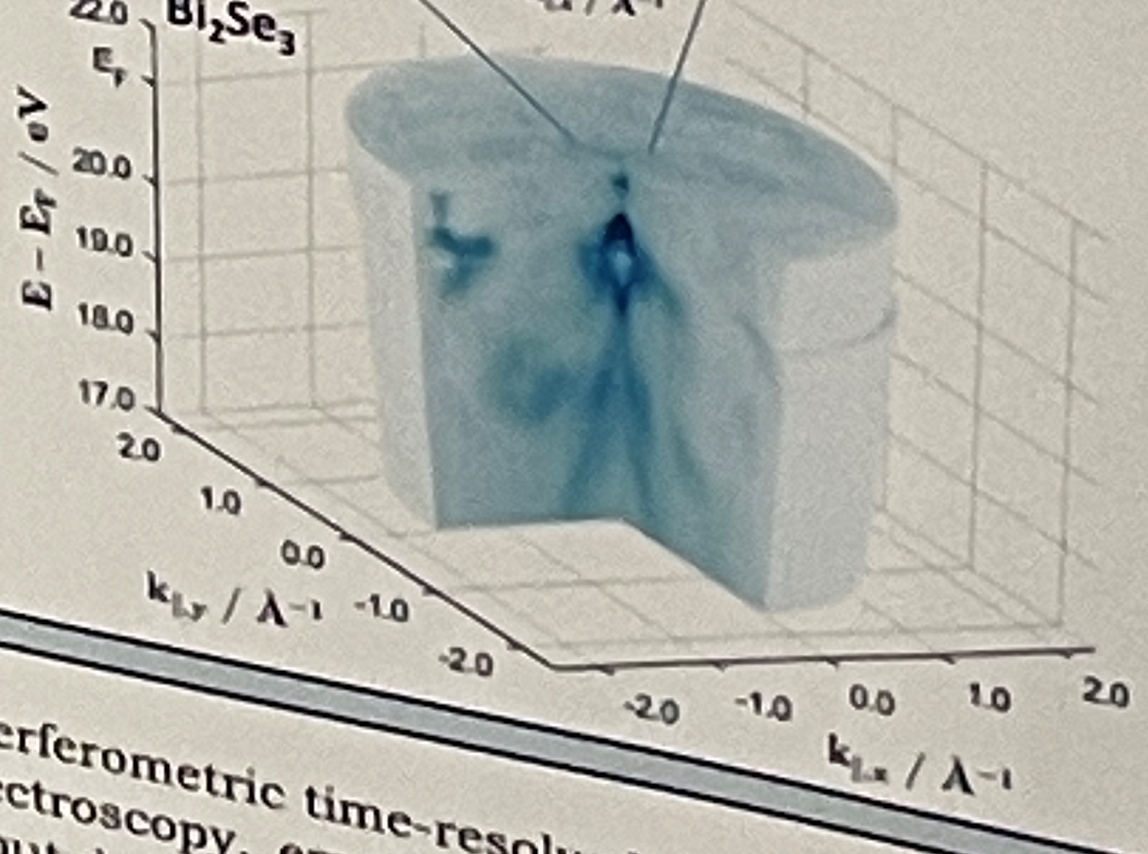

Ich versuche gerade einen Plot wie den am Bild zu erstellen,
Leider schaffe ich es nicht die daten schön zu plotten.
verwende "slice()"
damit entsteht aber auch kein vernünftiger plot. gibt es bessere funktionen?
und wie kann ich den plot rund zuschneiden? werte auf 0 setzten oder auf nan funktioniert nicht.
DANKE

IMG_9641 - Kopie.JPG
 Beschreibung:

Download
 Dateiname:  IMG_9641 - Kopie.JPG
 Dateigröße:  466.82 KB
 Heruntergeladen:  113 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.425
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 04.06.2022, 19:04     Titel:
  Antworten mit Zitat
Hallo,

wie genau sehen denn deine Daten aus? Ideal wäre es, ein Datenbeispiel anzuhängen. Zumindest benötigen wir aber eine Beschreibung der Daten.

Zitat:
werte auf 0 setzten oder auf nan funktioniert nicht.

Inwiefern funktioniert es nicht? Vielleicht setzt du nicht die richtigen Werte auf NaN? Bitte poste den verwendeten Code.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

ThomsDay
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 04.06.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.06.2022, 19:06     Titel:
  Antworten mit Zitat
die daten sind einfach .tiff files. sprich die lese ich ein und habe dann ein array (1024x1024) davon 41 stk.

07_k_PE50_FoV4c6_Escan_ap1750_HIS_CuKFU_AV_001.TIF
 Beschreibung:

Download
 Dateiname:  07_k_PE50_FoV4c6_Escan_ap1750_HIS_CuKFU_AV_001.TIF
 Dateigröße:  2 MB
 Heruntergeladen:  120 mal
Private Nachricht senden Benutzer-Profile anzeigen

ThomsDay
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 04.06.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.06.2022, 19:07     Titel:
  Antworten mit Zitat
Code:
clear all
close all
radius = 420;
N = 1024;
Mitte = N/2;
[xx,yy] = meshgrid(1:N,1:N);
dr = xx(2)-xx(1);
r = sqrt((xx-Mitte).^2+(yy-Mitte).^2);


images = ones(1024,1024,41);
for i = 1:41
  if i < 10
    string = ['07_k_PE50_FoV4c6_Escan_ap1750_HIS_CuKFU_AV_00',num2str(i),'.TIF'];
    data = imread(string);
    data = im2double(data);
    data = medfilt2(data); % filter
    data = data-min(data(:));
    data(data<max(data(:))./2)=0;
    %data = data./sum(data(:));

    data(r - dr/2 > radius) = 0;
    %data = data./sum(sum(data));
    %data(r==radius) = 1;
    %data(1:Mitte,Mitte:end) = 0;
    images(:,:,i)= data;
  else
    string =  ['07_k_PE50_FoV4c6_Escan_ap1750_HIS_CuKFU_AV_0',num2str(i),'.TIF'];
    data = imread(string);
    data = im2double(data);
    data = medfilt2(data);
    data = data-min(data(:));
    data(data<max(data(:))./2)=0;
    %data = data./sum(data(:));
    %data = data./sum(sum(data));

    data(r - dr/2 > radius) = 0;
    %data = data./sum(sum(data));
    %data(r==radius) = 1;
    %data(1:Mitte,Mitte:end) = 0;
    images(:,:,i)= data;
  end
end
Energies = linspace(19.5,21.5,41);
figure;
%slice(images,[],[],Energies);
slice(images(100:924,100:924,:),512,512,1);
shading interp
%set(hs,'FaceAlpha',0.9);
