Verfasst am: 09.12.2012, 22:11 Titel: Hilfe in Matlab : Signal in 3D plotten

hey Leute,

Ich bin neu hier, und das ist mein erster Beitrag.
Ich brauche dringend eure Hilfe, mein Matlabkenntnisse sind leider beschränkt, ich brauche Tipps und Starthilfe.
Also, ich habe ein EKG-Signal und muss das Signal fortlaufend lassen und in 2D plotten, danach soll ich dieses lange Signal bis zu einem Punkt
hintereinander anhängen und in 3D darstellen.
Ich habe Bilder angehängt, um es verständlicher zu machen.
Kann einer mir dabei helfen.

Mit bestem Dank


Beschreibung:

Download

Dateiname:


Dateigröße:

70.24 KB

Heruntergeladen:

508 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

79.88 KB

Heruntergeladen:

459 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

69.25 KB

Heruntergeladen:

523 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

54.59 KB

Heruntergeladen:

500 mal

_________________

Miss alles, was sich messen lässt, und mach alles messbar, was sich nicht messen lässt.\ [Galileo Galilei ]

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 09.12.2012, 23:02 Titel:

Hallo,

in welcher Form (Datentyp & Dimensionen) liegen die Daten denn vor?
Soll das 3D-Bild direkt oder stufenweise aufgebaut werden?

Grüße,
Harald

dreamer34

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 09.12.12

	Wohnort: ---

	Version: ---

Verfasst am: 10.12.2012, 12:49 Titel:

Hey,
Danke Harald für die schnellle Antwort Wink

es sind Daten für EKG und die können als csv-datei oder txt-datei gelesen werden.
das Signal soll hinterienander und angehängt und stufenweise aufgebaut werden.(genau wie im bild)
ich habe nämlich das Video, wo es genauer geklärt ist, wie man es macht aber leider kann ich es nicht hochladen, mein Laptop seit Gestern nicht funktionsfähig
Gruss
_________________

Miss alles, was sich messen lässt, und mach alles messbar, was sich nicht messen lässt.\ [Galileo Galilei ]

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 10.12.2012, 14:35 Titel:

Hallo,

ganz klar ist mir noch nicht, wie du dir das mit der Darstellung vorstellst, da ich mir schwer tue, zwischen den vier Bildern einen Zusammenhang zu sehen.
Bei meiner Rückfrage war das entscheidende Datentyp und vor allem auch Dimensionen deiner Daten. Woher sie kommen ist erst mal unerheblich.
Es würde helfen, ein Datenbeispiel (samt Einleseroutine) zu haben.

Grüße,
Harald

dreamer34

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 09.12.12

	Wohnort: ---

	Version: ---

Verfasst am: 11.12.2012, 10:56 Titel:

Morgen Harald,

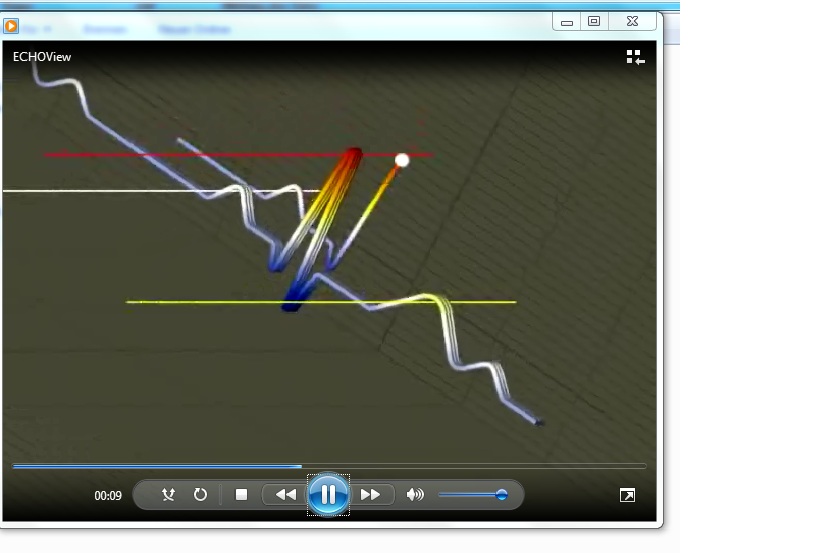

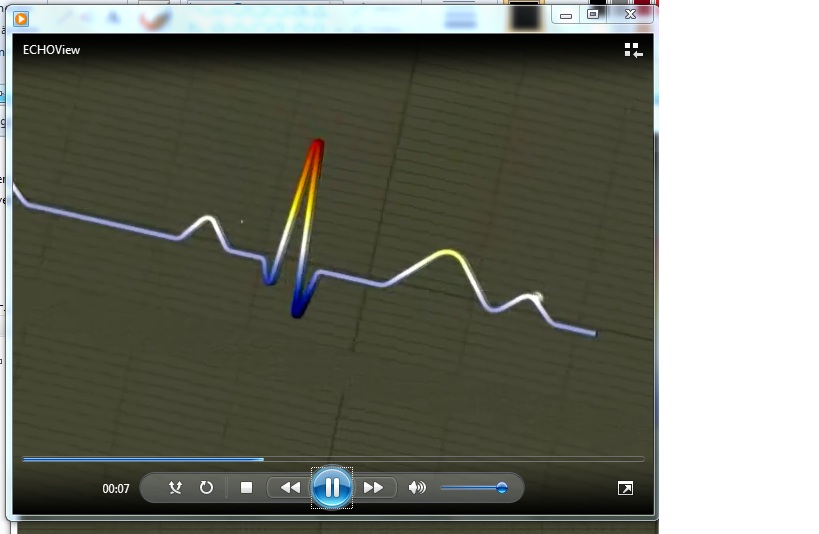

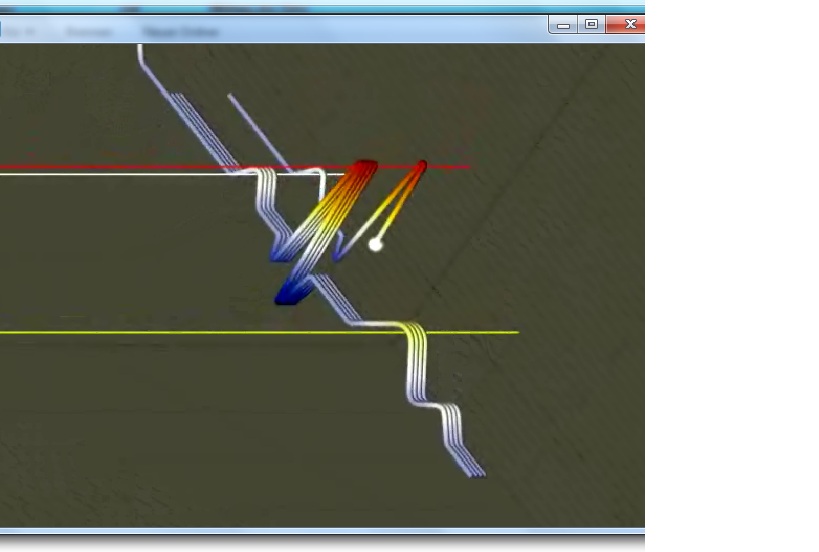

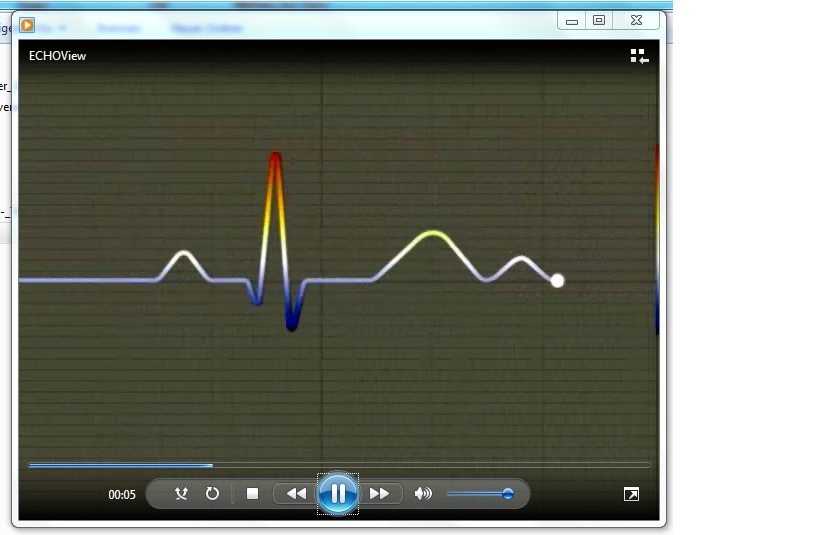

die 2 bilder namens Echo sind miteinander zusammengehängt, die sind nur zu verschieden Zeitpunkten aufgenommen als Screenshot. Ich wollte nur damit bezwecken, wie die Graphen in 3D dargestellt sein sollten.

hier Code für den ersten Teil, das Signal soll sich bewegen

clear all

x=csvread('ecg1_10000.csv');

N=length(x);
th= [0:N-1];
y = x;
figure('DoubleBuffer','on')

p = plot(th(1),y(1),'r-');

% xlim([min(th) max(th)])
% ylim([min(y) max(y)])

for n=1:length(th)

set(p,'xdata',th(1:n),'ydata',y(1:n));
drawnow
grid on;

end

falls du nix dagegn hast, schicke ich dir auch das Video per email, um zu wissen, worauf ich hinauswill bzw wie die Aufgabe gelöst sein soll.
_________________

Miss alles, was sich messen lässt, und mach alles messbar, was sich nicht messen lässt.\ [Galileo Galilei ]

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 11.12.2012, 21:10 Titel:

Hallo,

dann bräuchte man nur noch einen Datensatz, damit man das nachvollziehen kann.
Was funktioniert nun an diesem Code nicht wie es soll?

Grüße,
Harald

dreamer34

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 09.12.12

	Wohnort: ---

	Version: ---

Verfasst am: 12.12.2012, 13:00 Titel:

Hallo,

Der obige code funktioniert ganz gut, der lässt das Signal bewegen und fortlaufen.

der zweite Teil dieser ufgabe, wo ich diese signal mehrfach hintereinander und stufenweise in 3d darstellen soll, kann ich leider nicht richtig.
Die 2 Bilder (echo1 und 2 ) veranschaulichen teilweise den Vorgang.

Mit bestem Dank.
_________________

Miss alles, was sich messen lässt, und mach alles messbar, was sich nicht messen lässt.\ [Galileo Galilei ]

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 12.12.2012, 20:51 Titel:

Hallo,

Zitat:

der zweite Teil dieser ufgabe, wo ich diese signal mehrfach hintereinander und stufenweise in 3d darstellen soll, kann ich leider nicht richtig.

Und was hast du in der Hinsicht bis jetzt versucht? Interessante Befehle wären z.B. SURF und PLOT3.

Grüße,
Harald
