Verfasst am: 30.06.2013, 13:01 Titel: Histogramm mit logarithmischer Bingröße

Hallo,

ich würde gerne ein Histogramm mit logarithmischer Binbreite plotten. Jedoch wird mit meiner Methode dann die Balkenbreite des Histogramms ebenfalls logarithmiert, sodass ich nur noch dünne Striche bekomme. Das ist ja nicht so schön.
Die Methode an sich funktioniert wohl.

Beispiel:

Code:

logBins = logspace(log10(min(data)), log10(max(data)),15);
freq = hist(data,logBins);
figure
subplot(1,2,1)
semilogx(logBins,freq,'*')
subplot(1,2,2)
bar(logBins,freq)
set(gca,'xscale','log')

Funktion ohne Link?

Das zweite produziert dann auch leider
"Warning: Negative data ignored
Warning: Negative data ignored ".

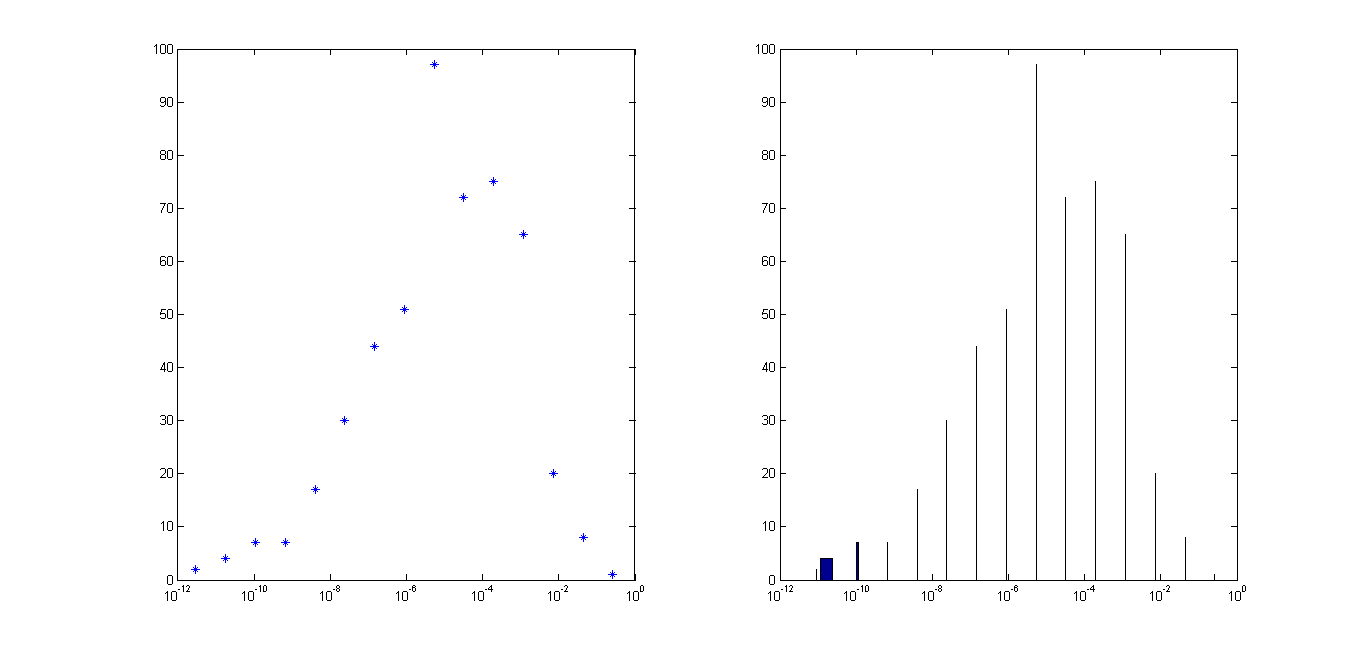

Plots siehe hier

Ich hätte gerne alles genau so, bloß mit konstanter Breite der Bars im Plot.
Viele Grüße,
Nras.


Beschreibung:

Download

Dateiname:


Dateigröße:

6.78 KB

Heruntergeladen:

768 mal

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 02.07.2013, 16:02 Titel:

Hallo,

hast du Testdaten, die du zur Verfügung stellen kannst?

Meine Idee wäre, ein Histogramm der logarithmierten Daten zu erstellen und die Beschriftung der x-Achse entsprechend anzupassen.

Sind die Daten alle positiv? Ansonsten gibt es natürlich ein Problem...

Grüße,
Harald

Nras

Themenstarter

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 02.07.2013, 16:31 Titel:

Hallo,

die Daten sind alle positiv. Beispieldaten sind im Anhang. Ich hatte überlesen, dass .mat kein erlaubtes Format ist. Eigentlich wollte ich die direkt mit reinstellen.

Viele Grüße,
Nras.

n.rar

Beschreibung:

Download

Dateiname:

n.rar

Dateigröße:

3.21 KB

Heruntergeladen:

360 mal

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 02.07.2013, 23:04 Titel:

Hallo,

das wäre mein Vorschlag:

Code:

hist(log10(n), -12:0)
ticks = get(gca, 'XTick');
oldticks = cellstr(num2str(ticks'));
newticks = cellfun(@(str) ['10^{' str '}'], ...
oldticks, 'UniformOutput', false);
set(gca, 'XTicklabel', newticks)

Funktion ohne Link?

Leider erkennt MATLAB da kein LaTeX, aber das sollte Abhilfe schaffen:
http://www.mathworks.com/matlabcentral/fileexchange/15986

Grüße,
Harald

Nras

Themenstarter

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 04.07.2013, 09:17 Titel:

Hallo,

du hast nun zwar die Bins etwas anders gewählt, aber an sich sieht das gut aus.
Danke!.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 04.07.2013, 13:53 Titel:

Hallo Harald,

Der CELLFUN-Aufruf sieht etwas kompliziert aus. Wie wäre es mit:

Code:

newticks = strcat('10^{', oldticks, '}');

Funktion ohne Link?

Gruß, Jan
