Histogramm - relative Besetzung (bzw. Wahrscheinlichkeitsdi)

therion

Forum-Anfänger


	Beiträge: 22

	Anmeldedatum: 14.01.13

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2013, 00:18 Titel: Histogramm - relative Besetzung (bzw. Wahrscheinlichkeitsdi)

Ich würde gerne Messwerte die relative Häufigkeit der Amplituden von mehren Messreihen darstellen, leider komme ich immer auf Werte größer eins. Es wäre nett wenn sich jemand den Code ansehen könnte und eventuell den Fehler mitteilen könnte, danke.

Code:

clc
clear all
close all
run('./Messwerte.m'); %öffnen der Datei mit den Messwerten
WurzelXi1=S1(:,1);
WurzelXi2=S1(:,2);
WurzelXi3=S1(:,3);
WurzelXi4=S1(:,4);

[f,x]=hist(WurzelXi1,300);
xi1mean=mean(WurzelXi1)

xi1=plot(x,f./trapz(x,f));
hold all

[f,x]=hist(WurzelXi2,300);
xi2=plot(x,f./trapz(x,f));

[f,x]=hist(WurzelXi3,300);
xi3=plot(x,f./trapz(x,f));

[f,x]=hist(WurzelXi4,300);
xi4=plot(x,f./trapz(x,f));
xlabel('x \rightarrow ','Fontsize',14);
ylabel('pdf \rightarrow ','Fontsize',14);
grid on

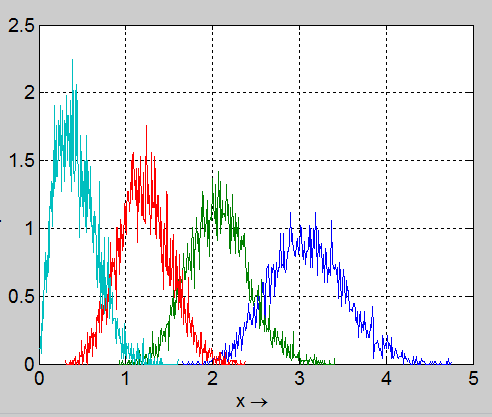

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

18.81 KB

Heruntergeladen:

563 mal

Messwerte.m

Beschreibung:

Download

Dateiname:

Messwerte.m

Dateigröße:

228.42 KB

Heruntergeladen:

364 mal

Zuletzt bearbeitet von therion am 14.06.2013, 01:41, insgesamt einmal bearbeitet

therion

Themenstarter

Forum-Anfänger


	Beiträge: 22

	Anmeldedatum: 14.01.13

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2013, 00:29 Titel:

Kann das Problem darin begründet sein, dass es relativ viele unbesetzte "bins" gibt?

Thomas84

Forum-Meister


	Beiträge: 546

	Anmeldedatum: 10.02.10

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2013, 06:58 Titel:

Das Werte größer 1 vorkommen liegt an deiner Normierung. Du hast so normiert, dass das "Integral" eins ist. Wenn du die relative Häufigkeit jedes Bins haben willst musst du durch die Gesamtanzahl der Messwerte teilen.

Code:

[n,x] = hist(randn(10000,1),100);

figure('name','relative Häufigkeit jedes bins');
plot(x,n/sum(n));

figure('name','Wahrscheinlichkeitsdichte');
plot(x,n/trapz(x,n)); hold on;
plot(x,normpdf(x,0,1),'r');

Funktion ohne Link?

therion

Themenstarter

Forum-Anfänger


	Beiträge: 22

	Anmeldedatum: 14.01.13

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2013, 14:59 Titel:

Gibt es einen Weg die 4-Messreihen zu einander zu normieren, um die relativen Abweichungen besser vergleichen zu können?
