hold off funktioniert nicht


metalphony
Forum-Century

Forum-Century

Beiträge: 119
Anmeldedatum: 31.07.13
Wohnort: Braunschweig
Version: R2012b
     Beitrag Verfasst am: 10.02.2014, 00:20     Titel: hold off funktioniert nicht
  Antworten mit Zitat
Gute Abend,
ich würde mir gerne einige Messdatenverläufe Plotten lassen. Dazu benutze ich die Subplot Funktion. Im ersten Plot werden 4 Messdaten auf ein mal geplottet im zweiten nur eine. Alle Messdaten befinden sich in einem Ordner. Über die waitforbuttonpress Funktion möchte ich nach einem Klick die nächsten Daten plotten lassen...leider bleiben die vorherigen Plots im Figure sodass es ein Riesen Mischmasch wird. Um das zu vermeiden wollte ich die hold off Funktion verwenden. Aber egal wohin ich das hold off setze, es ändert nix Sad
Ich hoffe ich könnt mir helfen..hier ist mein code:
Code:
path = uigetdir;
cd (path);
data = what(path);
n = length(data.mat);

for i = 1 : n



    load(data.mat{i});


    MAX_FP(1,1:400)=kennparameter.Maximal_Wert_FP;


    subplot(2,1,1);

    hold on;

    plot(gemessene_werte.fp,'b')


    plot(berechnete_werte.gradient_fahrpedal_vektor_gefiltert,'g');

    plot(MAX_FP,'r');

    plot([gemessene_werte.ind_FP_groesser_1proz , gemessene_werte.ind_gardient_kleiner_5] , [gemessene_werte.fp(gemessene_werte.ind_FP_groesser_1proz)  , gemessene_werte.fp(gemessene_werte.ind_gardient_kleiner_5 )],'r');

    xlabel('Zeit [s]');
    legend('Fahrpedal','Gradient Fahrpedal');
    title(data.mat{i});

    subplot(2,1,2);
    plot(gemessene_werte.t,gemessene_werte.laengsbeschl)

    xlabel('Zeit [s]');
    legend('Beschleunigung');




    w = waitforbuttonpress;
if w == 0
    disp('Button click')
else
    disp('Key press')
end


end

Private Nachricht senden Benutzer-Profile anzeigen


Mmmartina
Forum-Meister

Forum-Meister

Beiträge: 745
Anmeldedatum: 30.10.12
Wohnort: hier
Version: R2020a
     Beitrag Verfasst am: 10.02.2014, 09:24     Titel:
  Antworten mit Zitat
Ich sehe in deinem Quellcode kein "hold off" - wo wolltest du es denn unterbringen?

Allerdings würde ich in diesem Fall ehr "cla" (Clear current axes) empfehlen, bevor der Subplot neu gezeichnet wird. Evt. musst du noch die passende Figure auswählen, damit definitiv das richtige gelöscht wird.
_________________

LG
Martina

"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 10.02.2014, 12:18     Titel:
  Antworten mit Zitat
Hallo,

Code:
bezieht sich immer nur auf das aktuelle Koordinatensystem. Dies gilt übrigens auch für cla.

Auf den ersten Blick würde ich sagen, dass ein "hold off" nach dem title-Befehl kommen sollte.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

metalphony
Themenstarter

 Forum-Century

Forum-Century

Beiträge: 119
Anmeldedatum: 31.07.13
Wohnort: Braunschweig
Version: R2012b
     Beitrag Verfasst am: 10.02.2014, 16:03     Titel:
  Antworten mit Zitat
Hab schon alle möglichen Positionen für "hold off" probiert, auch nach dem Titel-Befehl. Hat bis jetzt leider noch nix gebracht Sad
Code:
path = uigetdir;
cd (path);
data = what(path);
n = length(data.mat);

for i = 1 : n



    load(data.mat{i});


    MAX_FP(1,1:400)=kennparameter.Maximal_Wert_FP;


    subplot(2,1,1);

    hold on;

    plot(gemessene_werte.fp,'b')


    plot(berechnete_werte.gradient_fahrpedal_vektor_gefiltert,'g');

    plot(MAX_FP,'r');

    plot([gemessene_werte.ind_FP_groesser_1proz , gemessene_werte.ind_gardient_kleiner_5] , [gemessene_werte.fp(gemessene_werte.ind_FP_groesser_1proz)  , gemessene_werte.fp(gemessene_werte.ind_gardient_kleiner_5 )],'r');

    xlabel('Zeit [s]');
    legend('Fahrpedal','Gradient Fahrpedal');
    title(data.mat{i});

    hold off;

    subplot(2,1,2);
    plot(gemessene_werte.t,gemessene_werte.laengsbeschl)

    xlabel('Zeit [s]');
    legend('Beschleunigung');




    w = waitforbuttonpress;
if w == 0
    disp('Button click')
else
    disp('Key press')
end


end

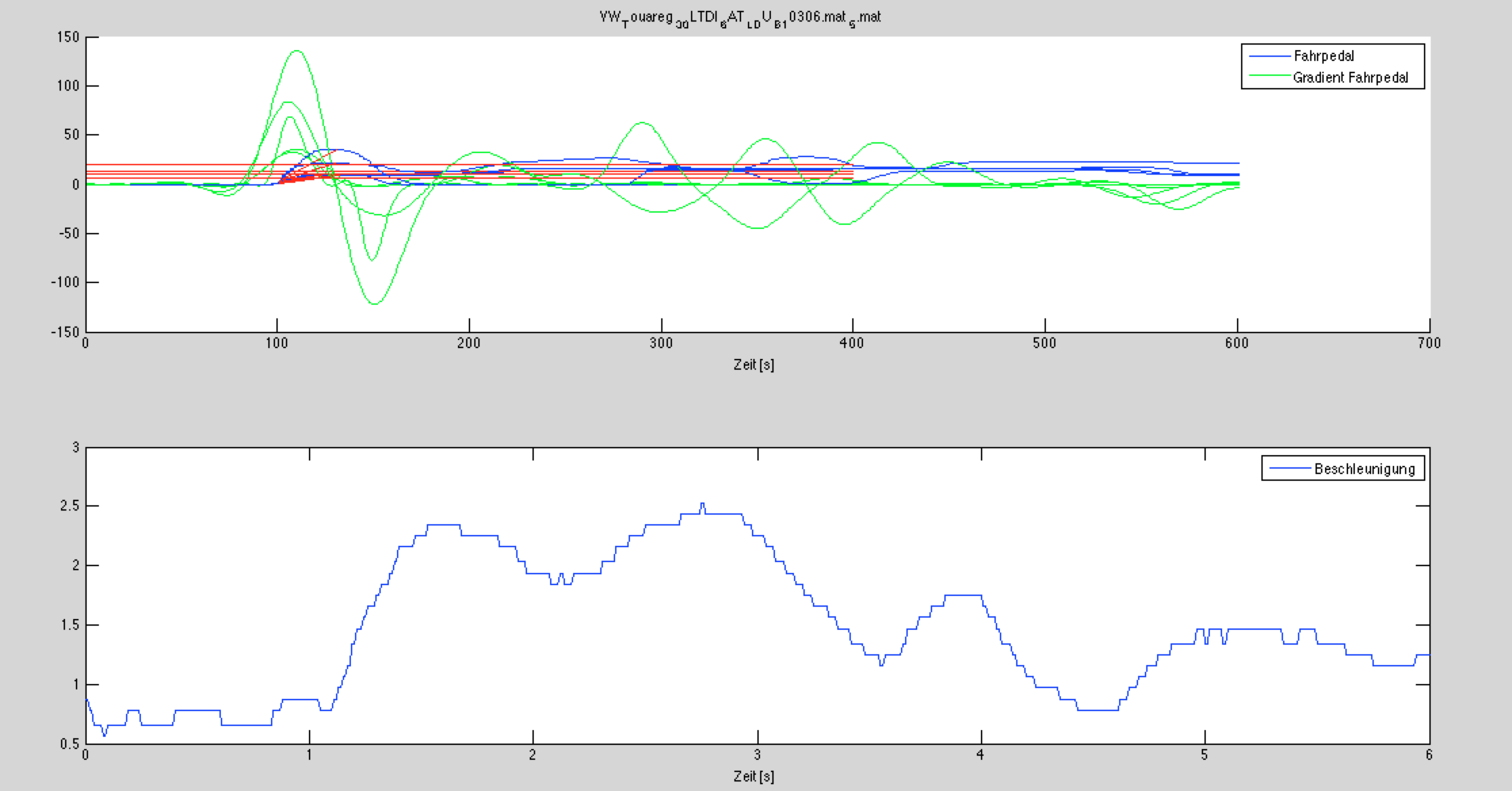

Bildschirmfoto 2014-02-10 um 14.52.50.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2014-02-10 um 14.52.50.png
 Dateigröße:  101.43 KB
 Heruntergeladen:  267 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 10.02.2014, 19:38     Titel:
  Antworten mit Zitat
Hallo,

probier mal noch, bei hold explizit das Handle anzugeben, also z.B.
Code:
p = subplot(2,1,1)
hold(p, 'on')
...
hold(p, 'off')


Falls das nicht hilft, bitte ein reproduzierbares Beispiel zur Verfügung stellen. Die Daten können gerne zufällig sein.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

metalphony
Themenstarter

 Forum-Century

Forum-Century

Beiträge: 119
Anmeldedatum: 31.07.13
Wohnort: Braunschweig
Version: R2012b
     Beitrag Verfasst am: 10.02.2014, 20:52     Titel:
  Antworten mit Zitat
so funktioniert es immer noch nicht Sad

Code:
path = uigetdir;
cd (path);
data = what(path);
n = length(data.mat);

for i = 1 : n



    load(data.mat{i});


    MAX_FP(1,1:400)=kennparameter.Maximal_Wert_FP;


    p = subplot(2,1,1);

    hold (p, 'on');

    plot(gemessene_werte.fp,'b');


    plot(berechnete_werte.gradient_fahrpedal_vektor_gefiltert,'g');

    plot(MAX_FP,'r');

    plot([gemessene_werte.ind_FP_groesser_1proz , gemessene_werte.ind_gardient_kleiner_5] , [gemessene_werte.fp(gemessene_werte.ind_FP_groesser_1proz)  , gemessene_werte.fp(gemessene_werte.ind_gardient_kleiner_5 )],'r');

    xlabel('Zeit [s]');
    legend('Fahrpedal','Gradient Fahrpedal');
    title(data.mat{i});

    hold (p,'off');

    subplot(2,1,2);
    plot(gemessene_werte.t,gemessene_werte.laengsbeschl)

    xlabel('Zeit [s]');
    legend('Beschleunigung');




    w = waitforbuttonpress;
if w == 0
    disp('Button click')
else
    disp('Key press')




end


end

Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 10.02.2014, 21:19     Titel:
  Antworten mit Zitat
Hallo,

wie gesagt:
Zitat:
Falls das nicht hilft, bitte ein reproduzierbares Beispiel zur Verfügung stellen. Die Daten können gerne zufällig sein.


Grüße,
Harald
