Häufigkeitsverteilung eines Vektors über ein Jahr darstell



suspectzero
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 23.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.12.2017, 11:31     Titel: Häufigkeitsverteilung eines Vektors über ein Jahr darstell
  Antworten mit Zitat
Hallo,

ich habe folgendes Problem: Ich habe einen Jahresdatensatz einer Größe, die alle 10 Sekunden berechnet wurde (also 3.153.600 Werte). Mittels dem simout-Block in Simulink lasse ich mir diese Größe in einen Vektor schreiben, und möchte diesen nun folgendermaßen darstellen: auf der x-Achse soll die Zeit dargestellt sein, von 0h bis 8760h und auf der y-Achse der Wert der berechneten Größe. Ich möchte also sehen, wie lange im Jahr die einzelnen Werte auftauchen.
Hat hierzu jemand vllt einen Lösungsvorschlag? Mit dem normalen "hist"-Befehl bekomme ich ja die Werte auf der x-Achse, und die absolute Häufigkeit des jeweiligen Werts auf der y-Achse.

LG
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.433
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 11.12.2017, 11:38     Titel:
  Antworten mit Zitat
Hallo,

das klingt so, als solltest du histcounts verwenden. Aus den Counts kannst du ja den Zeitraum berechnen. Dann kannst du das mit bar visualisieren.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

suspectzero
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 23.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2017, 10:01     Titel:
  Antworten mit Zitat
Hallo,

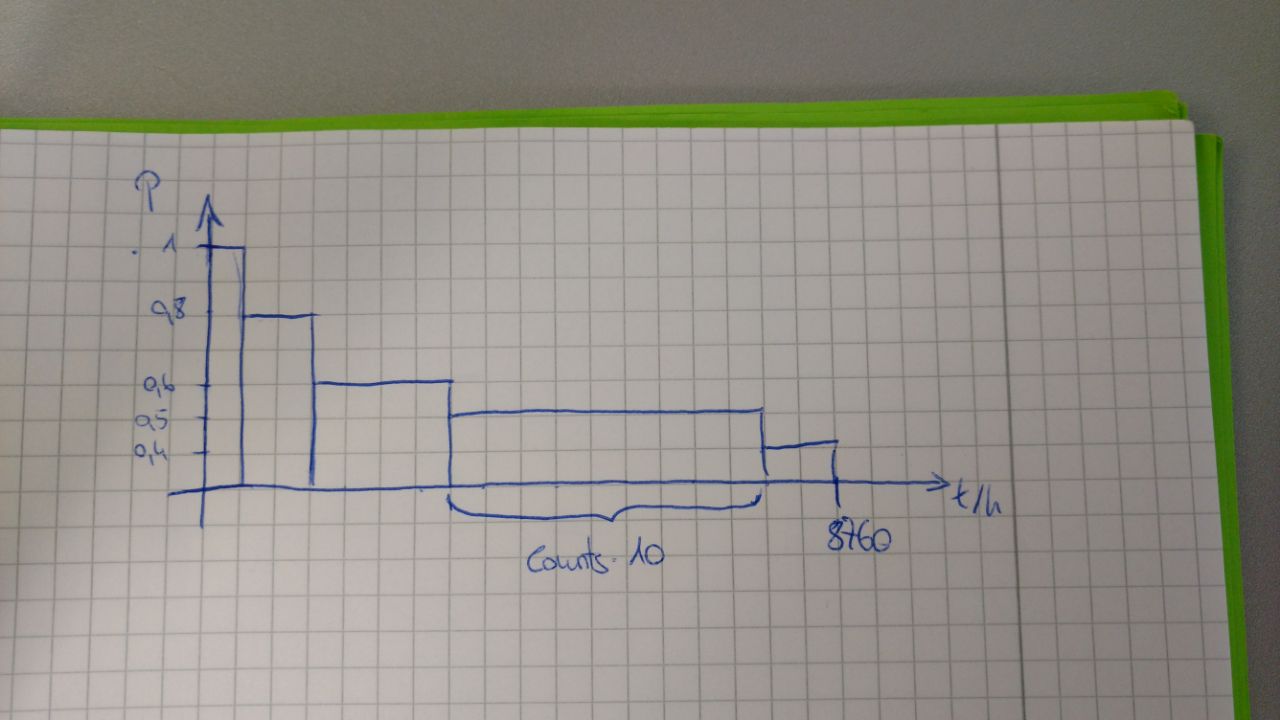

danke für die schnelle Antwort. Die Counts und edges konnte ich jetzt berechnen. Aus den Counts kann ich mir nun die Weite der einzelnen Säulen berechnen. Wie ich es jetzt aber schaffe, dass 10 Säulen mit unterschiedlicher Breite (Counts*10, bei 10-sekündiger Abtastung) und Höhe (Wert, in meinem Fall Betrag der Leistung) nebeneinander dargestellt werden, hab ich noch nicht ganz verstanden. Kann mir hierzu noch jemand einen Tip geben? Ich hänge mal ein Bild an wie ich mir das am Ende vorstelle.

LG

 Beschreibung:

Download
 Dateiname:  photo5294268072972101671.jpg
 Dateigröße:  74.09 KB
 Heruntergeladen:  328 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.433
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 12.12.2017, 17:46     Titel:
  Antworten mit Zitat
Hallo,

da würde ich versuchen, bar in einer Schleife aufzurufen mit unterschiedlicher width. Alternativ mit patch direkt die Rechtecke erzeugen.

Grüße,
Harald
