image nach manueller achsenskalierung verschoben

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

Antonio

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2012, 16:34 Titel: image nach manueller achsenskalierung verschoben

Hallo,

ich erstelle aus einem Array ein Image, leider staucht mir Matlab die einzelnen Feld sodass ich statt "Rechtecken" einen Quaderform.

(siehe image_ohne_skal.gif)

Jetzt habe ich versucht nach dem image die Achsen festzulegen mit xlim,ylim und xtick und ytick für die Achseneinteilung.

Das Problem er verschiebt mir das "Bild"

(siehe image_mit_skal.gif)

Ich hätte gerne das die einzelnen Felder quadratisch bzw. deren Kantenlängen gleich sind (wie bei einem Schachbrettmuster)

Code:

clear all;
clc;

a=rand(4,16);
a(1,1)=100;
a(1,8)=50;
a(4,1)=200;
image(a);

%set(gca,'XTickMode','manual','YTickMode','manual','XLim',[0 16],'YLim',[0 4]);
set(gca,'XLim',([min(0) max(16)]),'YLim',([min(0) max(4)]));

Funktion ohne Link?

Kann mir jemand sagen was ich da falsch mache?

Vielen Dank schon mal.

Grüße

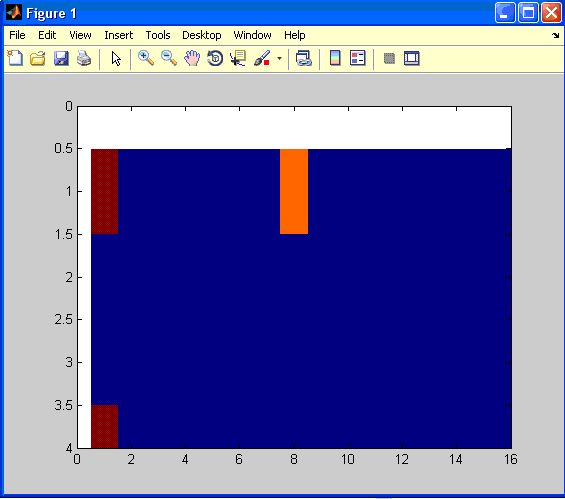

Beschreibung:

Image mit Skalierung, Bild verschoben

Download

Dateiname:


Dateigröße:

10.19 KB

Heruntergeladen:

484 mal

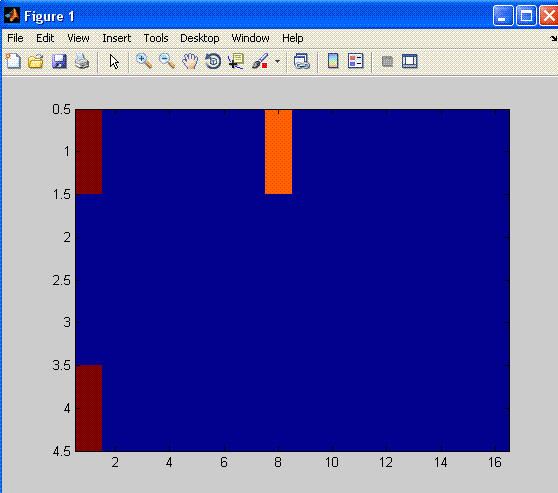

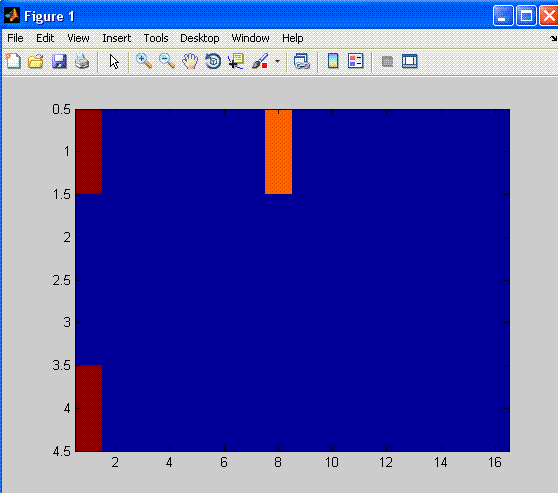

Beschreibung:

Image ohne Achsenlimits

Download

Dateiname:


Dateigröße:

15.19 KB

Heruntergeladen:

527 mal

Antonio

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2012, 16:56 Titel:

Hallo,

habs mit axis image jetzt schon mal "quadratisch" hinbekommen.

Hätte da aber noch eine Frage.

Wie schaffe ich es das Bild zu vergößern , ich kann zwar die Figure maximieren, aber das wäre besser wenn man direkt im code definieren kann.

Jemand eine Idee?

Antonio

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2012, 16:59 Titel:

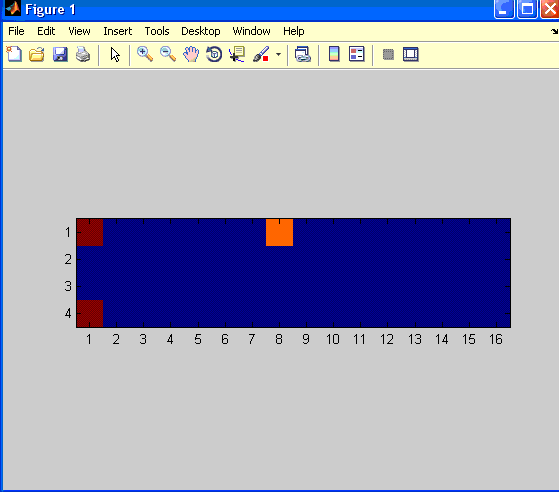

Hab den Befehl vergessen anzugeben:

axis image

Das kleine Bild dazu


Beschreibung:

Download

Dateiname:


Dateigröße:

9.16 KB

Heruntergeladen:

535 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.06.2012, 17:12 Titel:

Hallo Antonio,

Du kannst sowohl die Position der FIGURE als auch der AXES im Code angeben. Siehe "doc figure" und da unter Properties schauen.

Gruß, Jan

Antonio

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.06.2012, 18:04 Titel:

Hi danke dir, hab den richtigen Befehl gefunden. Für die auch mal vor dem gleichen Proib stehen , mit set und position.

Hab noch ne Frage.

Ich setze die figure eigenschaften nach dem Befhel image mit der "set-Fkt."

Ich würde gerne die Einstellungen vor der FUnktion definieren. Leider kann ich dazu kein "hold on" nutzen da ich den image Befehl in einer while schleife aufrufe und mit "hold on" sich das Bild irgendwann aufhängt bzw. die aktualisierung des Bildes langsamer wird.

Gibt es noch eine Möglichkeit ohne "hold on" die figure eigenschaften wie CLim , XLim nur einmal zu definieren, statt das jedes Mal in der
endlos while-schleife nach dem image Befehl per set -Befehl die EIgenschaften zu setzen?

Folgendes Minimalbeispiel:

Code:

clear all;
clc;

set(gca,'YLim',[0 4],'XLim',[0 16]);
set(gca,'xtick',([min(0):1:max(16)]),'ytick',([min(0):1:max(4)]))
%set(gca,'YLimMode','manual','YLim',[0 4],'XLimMode','manual','XLim',[0 16]);

set(gca,'Position',[0.05 0.15 0.9 0.8150]);
%pos=get(gca,'Position')

axis image;

hold on; hold all;

while 1
a=rand(4,16)*100;
pause(0.01);
image(a);

end

Funktion ohne Link?

Mit hold on wird die Bild aktualisierung nach ner Zeit immer langsamer zudem ist die cpu auslastung bei 80%

ohne hold on und mit setzen der eigenschaften über set in der while kein Problem.

Ne Idee wie ich das am Besten mache?
