Image Processing TB, optical flow



wusa
Forum-Anfänger

Forum-Anfänger


Beiträge: 31
Anmeldedatum: 20.06.17
Wohnort: Berlin
Version: 2021
     Beitrag Verfasst am: 06.04.2021, 19:07     Titel: Image Processing TB, optical flow
  Antworten mit Zitat
Hallo goMatlab Community,
ich versuche mich an der Darstellung des optical flows der Framefolge (eigtl. jeder 100. Frame) meines Videos.
Wenn ich im Plot
Code:
plot(loopflow,'DecimationFactor',[5 5],'ScaleFactor',2,'Parent',hPlot);

loopflow komplett darstelle (mit Vx und Vy - Richtung) funktioniert es.

Will ich plot(loopflow.Vx) haut es mit der Pfeildarstellung nicht hin.

Wie kriege ich meine Flow-Pfeile nur für horizontal, für loopflow.Vx ?

Code:

clear; close; clc
vid=VideoReader('testvideo.mp4');

fps=(vid.NumFrames/vid.Duration);
fpsOriginal=fps/2;

h = figure;
movegui(h);
hViewPanel = uipanel(h,'Position',[0 0 1 1],'Title','Plot of Optical Flow');
hPlot = axes(hViewPanel);
opticFlow = opticalFlowLK('NoiseThreshold', 1e-4);

CurFrame = 0;
counter = 0;
GetFrame =  1:100:vid.NumFrames;         % jeder 100. Frame
while hasFrame(vid)
    CurGrayImage = rgb2gray(readFrame(vid));
    CurFrame = CurFrame+1;
     if ismember(CurFrame, GetFrame)
         counter = counter+1;
         imwrite(CurGrayImage, sprintf('frame%d.jpg', counter));

         loopflow = estimateFlow(opticFlow,CurGrayImage);     % optical Flow
         imshow(CurGrayImage)
         hold on
         plot(loopflow,'DecimationFactor',[5 5],'ScaleFactor',2,'Parent',hPlot);
         hold off
     end
end


Ich freue mich auf eure Tipps, Grüße
Michael

vidTest.m
 Beschreibung:
Skript

Download
 Dateiname:  vidTest.m
 Dateigröße:  913 Bytes
 Heruntergeladen:  12 mal
Private Nachricht senden Benutzer-Profile anzeigen


wusa
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 31
Anmeldedatum: 20.06.17
Wohnort: Berlin
Version: 2021
     Beitrag Verfasst am: 06.04.2021, 19:42     Titel:
  Antworten mit Zitat

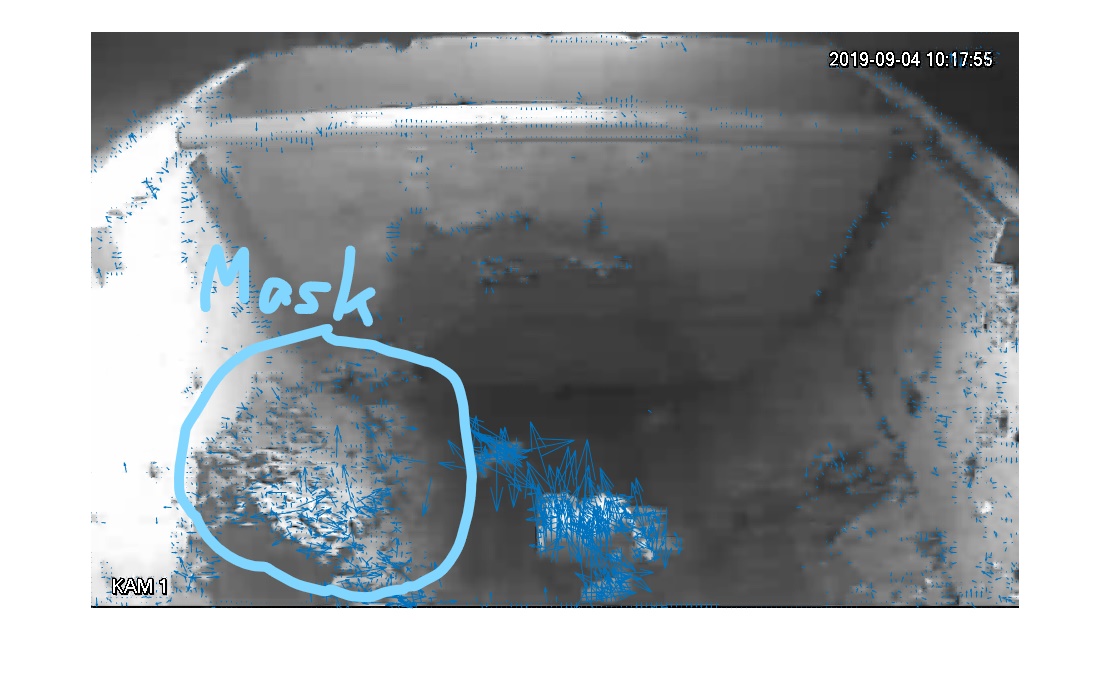

Das Video, ganz kurzer Teil vom Anfang, um zu zeigen, worum es geht. Der Bereich, der beobachtet werden soll, ist der Klumpen links.

Der wächst an und stört irgendwann den Einwurf.

Ich will später noch den im Beispielbild gezeigten Bereich maskieren, zunächst ist nur dort die Auswertung von den Vx Vektoren interessant.

Eine Möglichkeit für die Maskierung habe ich:
Code:

% ...
h = images.roi.Polygon((gca),...
    'Position', [260 295; 102 388; 79 554; 198 577; 308 563; 347 469; 336 282]);
% ...
mask = createMask(h, CurGrayImage);

% ...



Gibt es bessere Möglichkeiten die Maskierung in der while Schleife anzuwenden?

 Beschreibung:
Beispielbild

Download
 Dateiname:  Bild_opticFlow.jpg
 Dateigröße:  783.53 KB
 Heruntergeladen:  9 mal
Private Nachricht senden Benutzer-Profile anzeigen
