Verfasst am: 19.10.2012, 20:41 Titel: In Surf Plot Gitterabschnitt anklicken und auslesen

Hallo zusammen,

ich stehe vor folgendem Problem, dass ich in einem Surf Plot in einen Abschnitt klicken und über die ButtonDownFcn mir den angeklickten Wert in einer Variablen ausgeben lassen will.

Nur leider weiss ich nicht, ob das in dieser Form überhaupt möglich ist.

Hat jemand eine Idee?
Ursprünglich wollte ich nach folgedem Video vorgehen nur leider funktioniert das nicht so ganz.

http://blogs.mathworks.com/pick/200.....ding-callbacks-to-a-plot/

Gruß laze
_________________

--Wannabe

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 19.10.2012, 23:47 Titel: Re: In Surf Plot Gitterabschnitt anklicken und auslesen

Hallo laze,

Bitte erkläre bei Ausdrücken wie "funktioniert nicht so ganz" immer alle notwendigen Details. Was hast Du genau gemacht und welche Probleme traten auf?

Die Aufgabe ist nicht trivial, da eine 3D-Surface ja in den 2D-Bildschirm projiziert wird. Deshalb kann der Cursor ja beim Klicken mehrere hintereinanderliegende Punkt meinen. Wahrscheinlich ist natürlich der vorderste Punkt gemeint.

Gruß, Jan

laze

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 69

	Anmeldedatum: 12.10.11

	Wohnort: Stuttgart

	Version: R2013a

Verfasst am: 20.10.2012, 12:10 Titel:

Danke für die schnelle Antwort Smile

Dann werde ich mal konkreter

Wie bereits gesagt habe ich mich an dem Video orientiert.
Problematisch hierbei war das "einzeln" Plotten der Z-Daten. Man kann mit "surf" bekanntlich ja keine Scalare plotten. Zumindest sagt das die Fehlermeldung gleich beim ersten Ausführen der for Schleife.
D.h. ich kann nicht auf diese Weise herausfinden welchen Wert ich in dem Kennfeld angeklickt habe.

Code:

j=1;
while j<=length(handles.x_stuetzstellen_kennfeld)
for i=1:numel(handles.y_stuetzstellen_kennfeld)
hsurf=surf(handles.x_stuetzstellen_kennfeld, handles.y_stuetzstellen_kennfeld,handles.z_daten_interpoliert_kennfeld,...
'userdata',[j,i],'ButtonDownFcn',@test);
i=i+1;
if i>length(handles.y_stuetzstellen_kennfeld)
j=j+1;
i=1;
else
end
end
end

Funktion ohne Link?

Tjo, soweit so gut.

Die ButtonDownFcn funktioniert auch soweit. Nur leider wird mir immer für [i,j] die höchsten Indices ausgegeben. Also immer den Dimensionen des Kennfelds entsprechend.

Nur möchte ich gerne, wenn ich eine 14x14 Matrix habe, beispielsweise den Wert bei [8,4] haben.

Danke

Gruß laze
_________________

--Wannabe

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 20.10.2012, 14:09 Titel:

Hallo laze,

Ich habe das Video nicht gesehen. Falls das nötig ist, um die Frage zu verstehen, schlage ich vor die Frage neu zu formulieren, so dass man auch ohne Lektüre weiterer Filme eine Antwort finden kann,.

Zitat:

Die ButtonDownFcn funktioniert auch soweit. Nur leider wird mir immer für [i,j] die höchsten Indices ausgegeben.

Das verstehe ich nicht. Was ist "die ButtonDownFcn"? Funktioniert der gepostete Code nun oder nicht? Der Code durchläuft alle Elemente und gibt natürlich die Indices des letzen zurück. Weshalb sollte er ausgerechnet "den Wert bei [8,4]" antworten?

Ich verstehe also immer noch nicht, was Du genau möchtest, was Du bisher machst und welcher Fehler auftritt. Ich glaube sicher, dass Dir das Problem dagegen vollkommen klar ist und dass für Dich die bisherige Frage natürlich Hand und Fuß hat. Aber ohne diesen Kontext sind Aussagen wie diese rätselhaft: "Man kann mit "surf" bekanntlich ja keine Scalare plotten."

Gruß, Jan

laze

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 69

	Anmeldedatum: 12.10.11

	Wohnort: Stuttgart

	Version: R2013a

Verfasst am: 21.10.2012, 18:53 Titel:

Ok ^^

Dann probier ich es einmal anders.

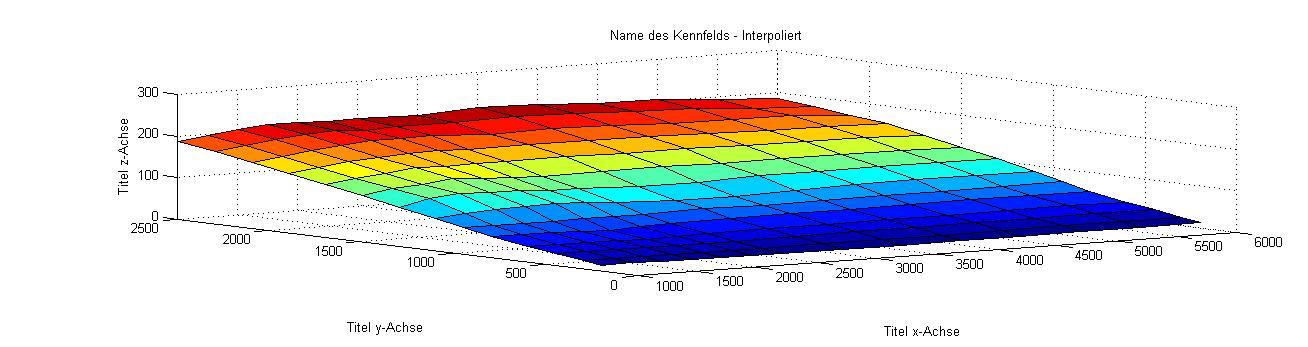

Folgendes Bild im Anhang zeigt ein von mir geplottetes surf-Kennfeld.
Über meine Routine wollte ich bei Klicken auf einen beliebigen Punkt in meinem Plot herausfinden, um welchen Wert es sich dabei handelt. Ich möchte also wissen welcher z-Wert aus

Code:

handles.z_daten_interpoliert_kennfeld

Funktion ohne Link?

angeklickt wurde bzw. welcher dort in unmittelbarer Nähe liegt.

Wenn ich nun in dieses Kennfeld klicke, soll mein Programm das ja irgendwie registrieren. Deswegen die ButtonDownFcn.

Code:

hsurf=surf(handles.x_stuetzstellen_kennfeld, handles.y_stuetzstellen_kennfeld,handles.z_daten_interpoliert_kennfeld,...
'ButtonDownFcn',@meineFunktion);

Funktion ohne Link?

Dadurch soll eine Funktion aufgerufen werden, in der ich eben herausfinden kann, um was für einen Datenpunkt es sich handelt.

Code:

function meineFunktion(gcbo,EventData,handles)
%Finde heraus, welcher Wert angeklickt wurde.
end

Funktion ohne Link?

Tja und da bin ich dann am Ende mit meinem Latein, weil ich nicht weiss, wie ich das bewerkstelligen könnte.

Ich hoffe, dass diesmal deutlicher zum Vorschein kommt, was mein Problem ist. Smile

Vielleicht hat ja jemand eine Idee.

Gruß laze


Beschreibung:

Download

Dateiname:


Dateigröße:

70.51 KB

Heruntergeladen:

528 mal

_________________

--Wannabe

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 21.10.2012, 22:36 Titel:

Hallo laze,

Ich kenne keine fertige Lösung dafür.
Das SURF-Objekt enthält Vierecke, die nicht planar sein müssen.
Beim Klick auf das SURF-Objekt (ButtonDownFcn) wird der CurrentPoint des AXES-Objects gesetzt als [2 x 3] Matrix. Dies enthält die Sichtlinie durch den angeklickten Punkt.
Also kannst Du zunächst die Koordinaten des SURF-Objektes verwenden, um eine Triangulisierung zu erhalten, also die Fläche in Dreiecke zu zerlegen. Dann muss beim Klich nur noch getestet werden, welches Dreieck von der Sichtlinie durchstoßen wird.

Nun hört sich das aber wirklich nach einem Standardproblem an. Dafür findet man doch eigentlich immer etwas in im FileExchange. Ich find aber nur z.B. http://www.mathworks.com/matlabcent.....-triangleray-intersection, http://www.mathworks.com/matlabcent.....-raytriangle-intersection. Bei der Triangularisierung könnte www.mathworks.com/matlabcentral/fil.....rf2stl/content/surf2stl.m behilflich sein.

Vielleicht kennt jemand anderes aber eine bereits implementierte Lösung...

Gruß, Jan
