Integrieren der Daten aus Beschleunigungssensor


w_m

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.04.2016, 18:04     Titel: Integrieren der Daten aus Beschleunigungssensor
  Antworten mit Zitat
Hi!

Momentan versuche ich, Daten meines Beschleunigungssensors in Geschwindigkeits und Wegdaten umzurechnen - allerdings klappt das nur leidlich :/

Kann mir jemand bitte sagen, wo ich einen Fehler gemacht habe? Dankeschön!

Code:


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 2) Filtern
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

fs = 1300; % Abtastfreq. in Hz
wm = 10;  % cutoff-frequency
[b,a] = butter(4,wm/(fs*0.5),'high');

% doppelte Filterung, beseitigt das Filter delay (Verschiebung des Signals)
beschl_filter = filtfilt(b,a,beschl);



%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 3) Integration
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

geschw=cumtrapz(zeit,beschl_filter);
weg=cumtrapz(zeit,geschw);




%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 4) Ausgeben der Werte
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

hold on;
subplot(2,1,1); plot(zeit,beschl,'r',zeit,beschl_filter,'b');
axis([0 0.1 -80 80])
ylabel('Beschleunigung in m/s^2')
xlabel('Zeit in ms');
legend('a-ungefiltert','a-gefiltert');
title('Filtern - Vergleich');
grid on;

subplot(2,1,2); plot(zeit,weg,'k*');
axis([0 0.1 -100*10^-4 100*10^-4])
ylabel('Amplitude in m')
xlabel('Zeit in ms');
legend('Weg');
title('Weg');
grid on;



edit winkow: code umgebung berichtigt


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 20.04.2016, 18:57     Titel:
  Antworten mit Zitat
Hallo,

was genau bedeutet, dass es nur leidlich klappt?
Woraus schließt du, dass du überhaupt einen Fehler gemacht hast?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

W_k

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.04.2016, 19:58     Titel:
  Antworten mit Zitat
Das Signal ist Sinusförmig, eine dementsprechende Kurve hatte ich erwartet.

Das Resultat ist jedoch mehr oder weniger eine gerade, die ein wenig abfällt (also völlig falsch). Weisst du woran das liegen könnte? :/

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 20.04.2016, 20:09     Titel:
  Antworten mit Zitat
Hallo,

ohne die Variable beschl lässt sich das leider nicht nachvollziehen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

w_m

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.04.2016, 08:19     Titel:
  Antworten mit Zitat
kommt sofort:

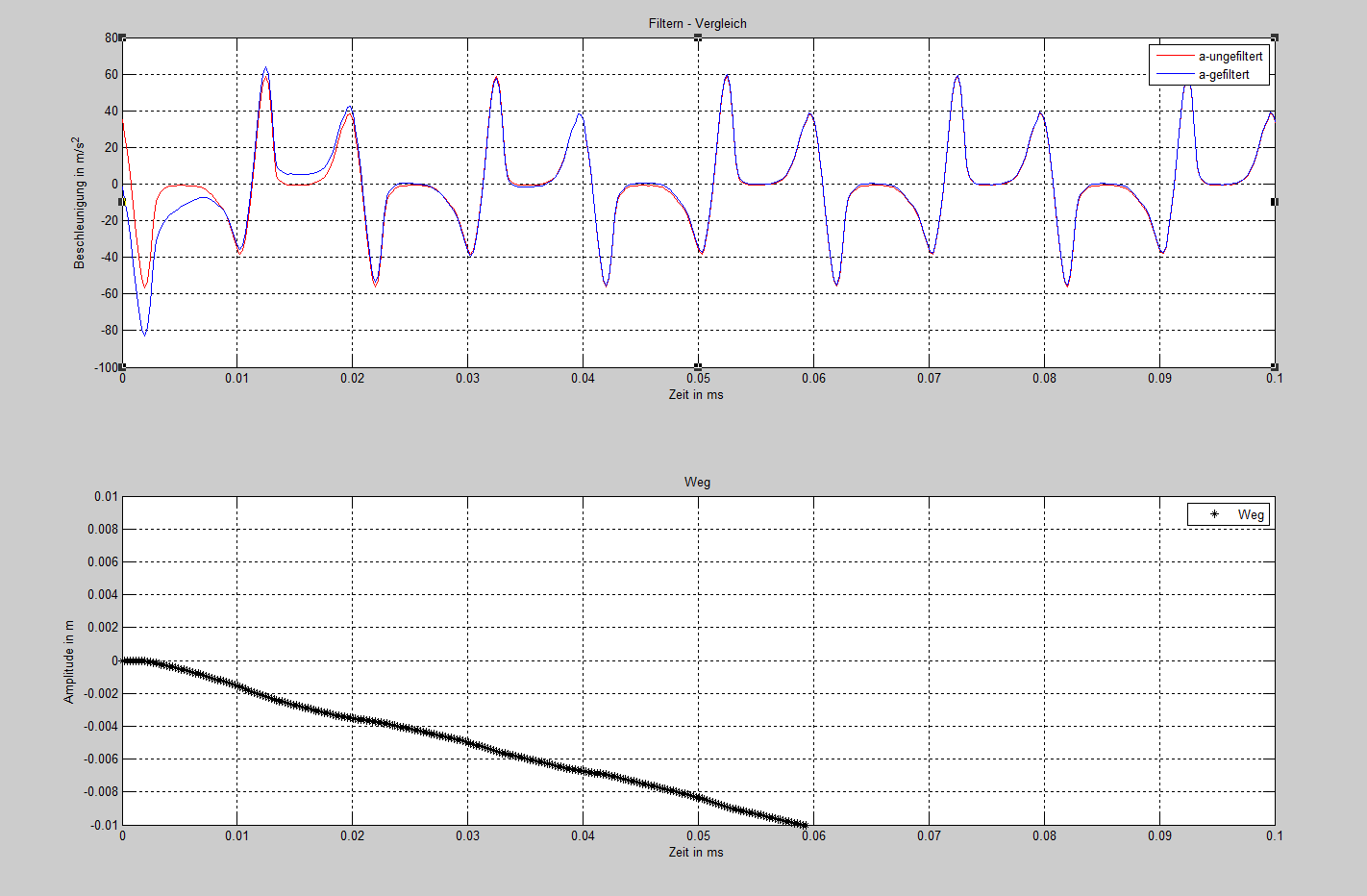

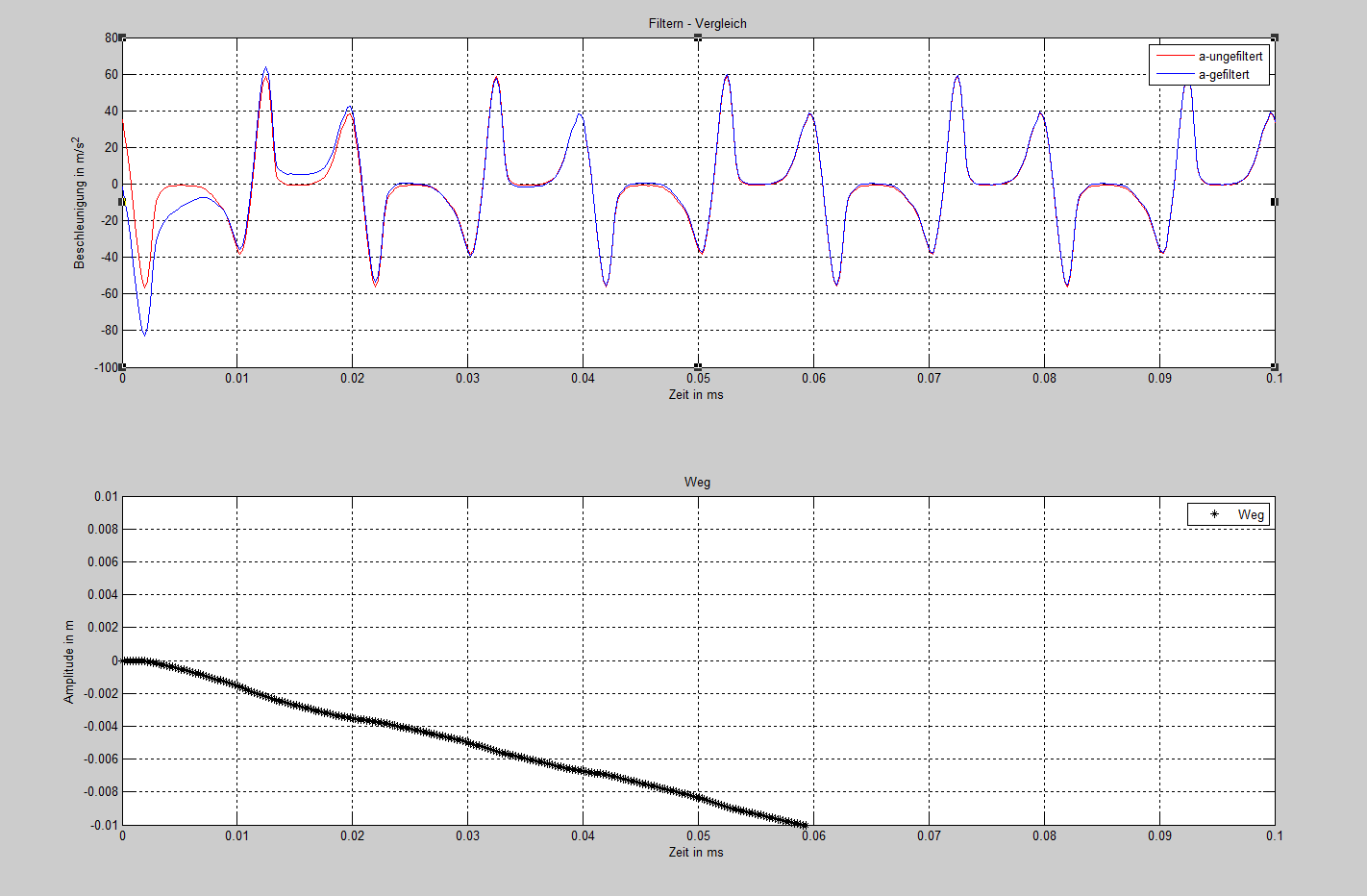

auf dem Bild ist oben das Beschl. Signal, und unten das Weg-Signal.
So sehen die Werte aus:

Falls du nochwas brauchst, sag bescheid!

Code:

1012    2.4682617693e-001   -1.55707e+000
1013    2.4707031756e-001   -2.14788e+000
1014    2.4731445819e-001   -3.09997e+000
1015    2.4755859882e-001   -4.36801e+000
1016    2.4780273945e-001   -5.87974e+000
1017    2.4804688008e-001   -7.76976e+000
1018    2.4829102071e-001   -9.90913e+000
1019    2.4853516134e-001   -1.18417e+001
1020    2.4877930197e-001   -1.38394e+001
1021    2.4902344260e-001   -1.70824e+001
1022    2.4926758323e-001   -2.15992e+001
1023    2.4951172386e-001   -2.63242e+001



 Beschreibung:

Download
 Dateiname:  bsp1.PNG
 Dateigröße:  46.89 KB
 Heruntergeladen:  402 mal

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.501
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 21.04.2016, 09:32     Titel:
  Antworten mit Zitat
Hallo,

poste doch bitte den kompletten Datensatz, damit man das nachvollziehen kann.

Wenn du die Amplitude oben vergleichst und den kleinen Drift unten, dann erscheint mir das nicht weiter ungewöhnlich.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

w_m

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.04.2016, 09:59     Titel:
  Antworten mit Zitat
Hallo Harald,

hier der Datensatz.

Vielen Dank, dass du dir die Zeit nimmst! Smile

Beispiel.txt
 Beschreibung:

Download
 Dateiname:  Beispiel.txt
 Dateigröße:  154.92 KB
 Heruntergeladen:  501 mal

student88

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.06.2016, 18:28     Titel:
  Antworten mit Zitat
Gab es hier neue Erkenntnisse? Ich stehe vor demselben Problem...
