Verfasst am: 11.04.2013, 12:11
Titel: Interpolation 3D Daten
|
 |
| |
 |
 |
Hallo,
ich habe ein Problem bei der Interpolation von Oberflächen Daten. Es handelt sich um Daten die der Funktion f(x,y) gehorchen, also eigentlich 2D Daten.
Ich verstehe auch durch die Matlba-Erklärungen nicht richtig, wie ich z.B. Funktionen wie "griddatan" oder "interp3" richtig anwende. Ich habe meine Stützpunkte x und y und die dazugehörigen Werte z. Aber was z.B. muss ich angeben für VI, wenn ich noch nicht weiß, wie die zugrundeliegende interpolierte 3D-Form aussieht?
In einem nächsten Schritt möchte ich außerdem gerne, dass ich bestimmen kann nach welchem Schema ich Interpoliere, z.B. immer über lokale Maxima oder, dass die interpolierte Fläche symmetrisch sein soll. Kann ich das irgendwie bestimmen?
Ich würde mich sehr freuen, wenn sich einer von euch mit dem Interpolieren einer Fläche auskennt und mir weiterhelfen kann.
Vielen Dank im Voraus!
Smaica

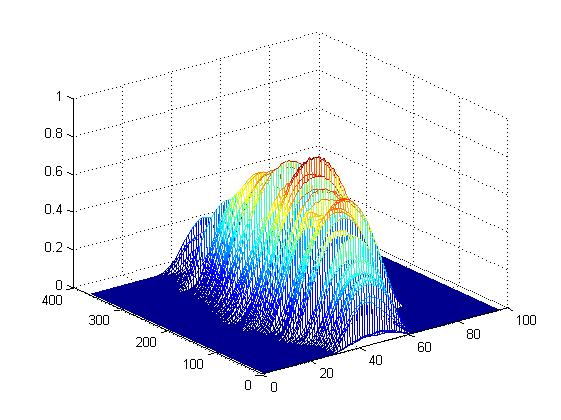

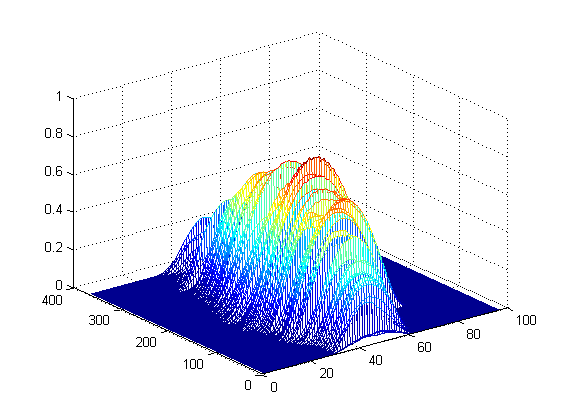

P.S. Im Anhang ist die zu interpolierende Variable sowie ein Bild der mit Mesh geplotteten Daten.
| Beschreibung: |
|
Download |
| Dateiname: |
SollInterpoliertWerden.xls |
| Dateigröße: |
463.5 KB |
| Heruntergeladen: |
453 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
meshSKYM.png |
| Dateigröße: |
26.1 KB |
| Heruntergeladen: |
671 mal |
|
|
|
|
|
|
| smaica |
Themenstarter
Forum-Century
|
|
Beiträge: 105
|
|
|
|
Anmeldedatum: 02.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.04.2013, 12:30
Titel:
|
|
Hallo,
ich krame meinen Post nochmal vor, es geht nämlich wieder um Interpolation. Bei meiner letzten Frage habe ich selbst den Fehler gemacht, dass ich nicht Interpolieren meinte, sondern Fitten. Das tut mir Leid, aber die Frage hat sich dann auch schon geklärt.
Nun will ich allerdings wirklich etwas Interpolieren.
Ich habe eine Matrix (366x96), für die ich an nur 60 der 366 Stellen Werte habe, also ich habe. Diese will ich nun auf die Fläche von 366x96 interpolieren.
ich habe schon folgendes mit interp2 probiert:
Die Matrix(allerdings in Excel gespeichert, da ich hier keine .mat files hochladen kann)habe ich angehangen. Vq spukt mir jedoch an den Stellen, wo ich keine Werte hatte, sondern die ich dann mit NaN gefüllt habe, wieder nur NaN aus. Was mache ich flasch?
Ich würde mich diesmal über Tips sehr freuen
smaica
| Beschreibung: |
|
Download |
| Dateiname: |
SollInterpoliertWerden.xls |
| Dateigröße: |
532 KB |
| Heruntergeladen: |
426 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.04.2013, 12:55
Titel:
|
|
Hallo,
wenn ich das richtig sehe, fehlen in den Daten immer komplette Zeilen. Dann würde ich es so machen: bei den Ausgangsdaten auch nur die gültigen Zeilen angeben.
Du musst dann allerdings im Aufruf von interp2 auch X und Y angeben (bezogen auf die Syntax in der Doku), damit die Zeilen richtig zugeordnet werden können.
Grüße,
Harald
|
|
|
|
| smaica |
Themenstarter
Forum-Century
|
|
Beiträge: 105
|
|
|
|
Anmeldedatum: 02.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.04.2013, 13:23
Titel:
|
|
Hallo Harald,
vielen Dank für deine Antwort.
Ich habe jetzt die Daten statt in einer 366x96 Matrix in einer 60x96 Matrix. Aber wie gebe ich bei X und Y an, dass z.B. Zeile 1 der neuen Matrix zur Zeile 4 der Matrix gehört, die ich Interpolieren will?
LG
smaica
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.04.2013, 13:38
Titel:
|
|
Hallo,
du musst wirklich nur die Zeilennummern angeben, die du hast. Wenn beispielsweise Zeilen 4, 9, 10 und 313 aus der Originalmatrix übriggeblieben sind, kannst du [4, 9, 10, 313] für Y verwenden.
X sollte 1:96 sein.
Grüße,
Harald
|
|
|
|
| smaica |
Themenstarter
Forum-Century
|
|
Beiträge: 105
|
|
|
|
Anmeldedatum: 02.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.04.2013, 15:04
Titel:
|
|
|
Super, hat alles geklappt, vielen Dank!
|
|
|
|
|
|
|
