Interpolation - TriScatteredInterp richtige Wahl?

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 22.08.2012, 15:21 Titel: Interpolation - TriScatteredInterp richtige Wahl?

Hallo liebe goMatlab Community,

ich habe zu Positionen mit bestimmten Koordinaten \in [0,1]^2 verschiedene Messdaten und würde ich gerne dazwischen interpolieren, um das ganze schön zu visualisieren.

Code:

N = 100;
x = rand(1,N);
y = rand(1,N);
S = rand(1,N);

Funktion ohne Link?

Da ich dies für mere Datensätze machen möchte, teilweise mit unterschiedlichen Reichweiten der Koordinaten, habe ich mir eine Funktion geschrieben.

Code:

function plot_interpolation(x,y,Vals,points,width,heigth)
% plot_inerpolation Plots the interpolated Vals

if nargin < 4
points = 500;
end
if nargin < 5
width = 1;
heigth = 1;
end

F = TriScatteredInterp(x',y',Vals','natural');

tix = linspace(0,width,points);
tiy = linspace(0,heigth,points);

[qx,qy] = meshgrid(tix,tiy);
qz = F(qx,qy);
surf(qx,qy,qz,'LineStyle','none');

plot3(x,y,Vals,'k.');
xlabel('x')
ylabel('y')
colorbar
end

Funktion ohne Link?

Ich rufe diese Funktion auf mit

Code:

figure
hold on
plot_interpolation(x,y,S,500,1,1)

Funktion ohne Link?

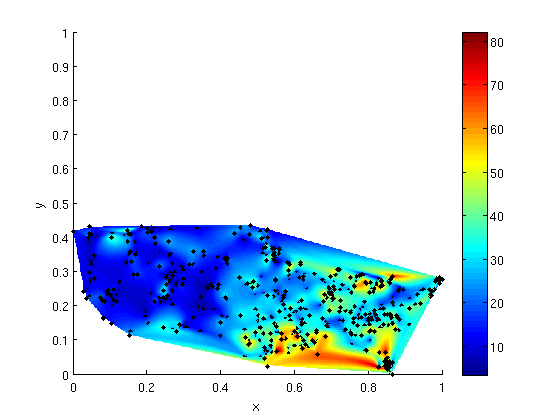

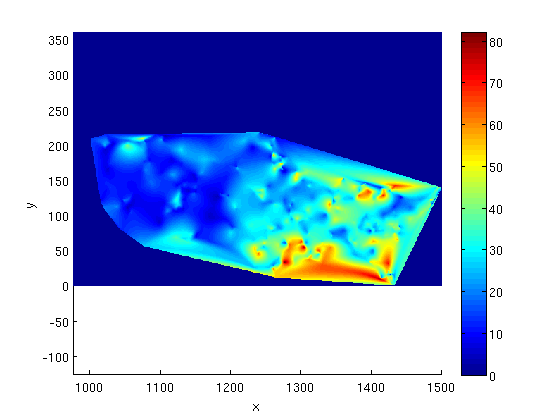

Nun kriege ich mit dieser Methode allerdings die zugehörigen Werte als Höhenwerte eingezeichnet (Bild1). Das will ich aber gar nicht. Eher würde ich mir nur die Farbkodierung wünschen, also etwa soetwas statt surf(): (Bild 2)

Code:

imagesc([qx,qy,qz])

Funktion ohne Link?

Aber da funktioniert das mit den durch TriScatteredInterp interpolierten Werten nicht, da der Bildausschnitt seltsam ist. Auch kann ich hier die Koordinaten nicht mehr einzeichnen lassen, von denen aus interpoliert wurde.

Zusammenfassend: Wie kann ich kontinuierliche Werte besser mittels Farbkodierung interpolieren, als meine Funktion da oben es tut.

Beste Grüße
Nras


Beschreibung:

Download

Dateiname:


Dateigröße:

21.58 KB

Heruntergeladen:

657 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

25.43 KB

Heruntergeladen:

651 mal
